DN400规格顶部安装人孔结构设计

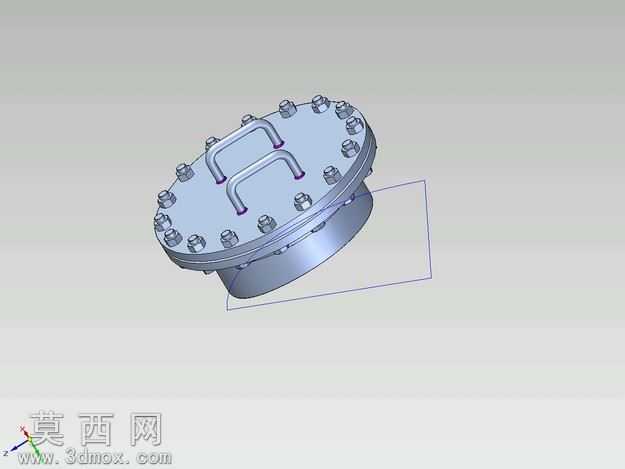

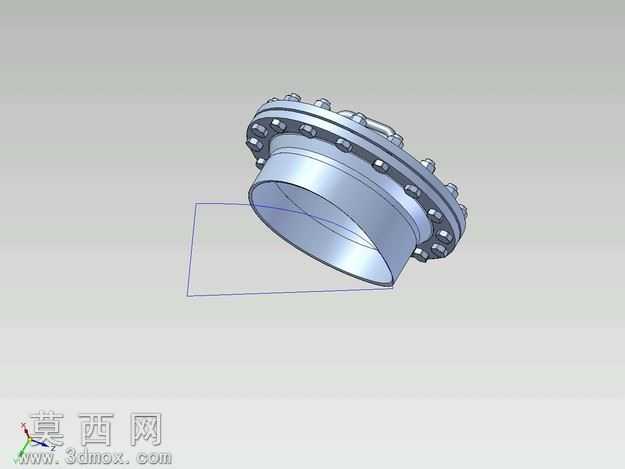

本模型为DN400规格顶部安装人孔，采用三维参数化建模方式完成整体结构搭建，建模过程中优先遵循压力容器人孔的通用设计规范，对各部件的装配关系进行精准还原。整体结构以带颈法兰主体为核心，法兰盘沿周向均匀布置螺栓连接孔位，配套的螺栓、螺母紧固件逐一建模并完成装配约束，确保每一组紧固件与法兰孔位的同轴度符合实际装配要求，法兰密封面的平面度在建模时做了公差约束模拟，还原实际使用中的密封贴合需求。颈部采用渐变壁厚的过渡结构，从法兰盘处的较厚壁厚平滑过渡到筒体连接端的标准壁厚，避免结构应力集中，同时匹配DN400公称直径的筒体连接尺寸，可直接与对应规格的罐体、舱室顶部开口完成装配对接。人孔盖部分采用与法兰匹配的密封结构设计，盖体与法兰之间预留密封件安装槽位，可适配不同材质的密封垫片，满足常压或低压工况下的密封要求，盖体与法兰之间设置铰接结构，还原实际人孔开启时的翻转动作逻辑，方便检修人员进出作业。建模过程中对金属材质进行了写实渲染设置，主体部件采用碳素钢材质参数，调整金属粗糙度、反射率参数还原碳钢构件的哑光金属质感，紧固件部分做了细微的表面纹理处理，模拟实际加工后的表面状态，整体渲染效果清晰展现各部件的结构层次与装配关系。设计思路上优先考虑结构的实用性与通用性，所有连接尺寸遵循通用管道配件标准，既可以作为罐体顶部的检修通道使用，也可适配船舱、储料仓等设施的顶部开孔安装需求，周向均匀布置的螺栓连接结构可保证连接受力均匀，密封面的宽面设计可适配多种密封垫片，满足不同工况下的密封要求，带颈结构的设计可提升人孔与筒体连接部位的结构强度，降低连接处的应力集中风险，整体结构无冗余设计，所有部件均服务于人孔的安装、密封、开启检修的核心功能，模型装配逻辑清晰，各部件可单独拆分编辑，方便后续根据实际工况调整参数或生成工程图纸。
