迫击炮弹触发式引信结构三维建模

迫击炮弹冲击引信是迫击炮弹药系统中直接决定弹药作用可靠性与作战效能的核心部件，其结构设计直接关联弹药发射安全性、弹道飞行稳定性以及终点触发作用的精准度，是常规弹药研发与结构设计领域中精度要求极高的机械组件。从实际作战应用场景来看，这类引信配用于中小口径迫击炮弹，适配步兵分队伴随支援作战的使用需求，可在弹丸接触目标表层的瞬间完成触发作用，引爆弹体装药实现对敌方野战工事、有生力量集群、轻型装甲目标的毁伤，同时兼顾勤务处理与膛内发射阶段的多重保险性能，避免早炸、哑火等故障影响作战使用。

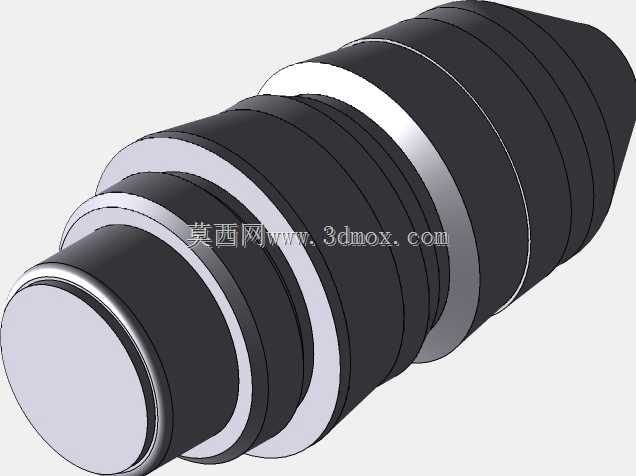

从功能特性层面分析，该引信采用多段阶梯式回转体结构布局，沿轴向依次设置保险机构、触发敏感组件、传爆序列等核心功能模块，各模块之间通过螺纹副实现轴向定位与紧固，外轮廓的多道环形凸台一方面用于匹配弹体头部的安装内孔，保证引信与弹体连接后的同轴度误差控制在合理范围内，避免弹丸飞行过程中因质心偏移影响弹道精度，另一方面凸台结构也可在弹丸撞击目标时形成应力集中区域，辅助触发机构快速响应，缩短触发作用时间。设计过程中优先考虑勤务处理的安全性，引信外部无突出的外露保险销等易误触部件，所有保险解除动作均依赖发射过程中的后坐过载与弹道飞行的离心力完成，从结构原理上杜绝跌落、磕碰等意外情况引发的误起爆风险。

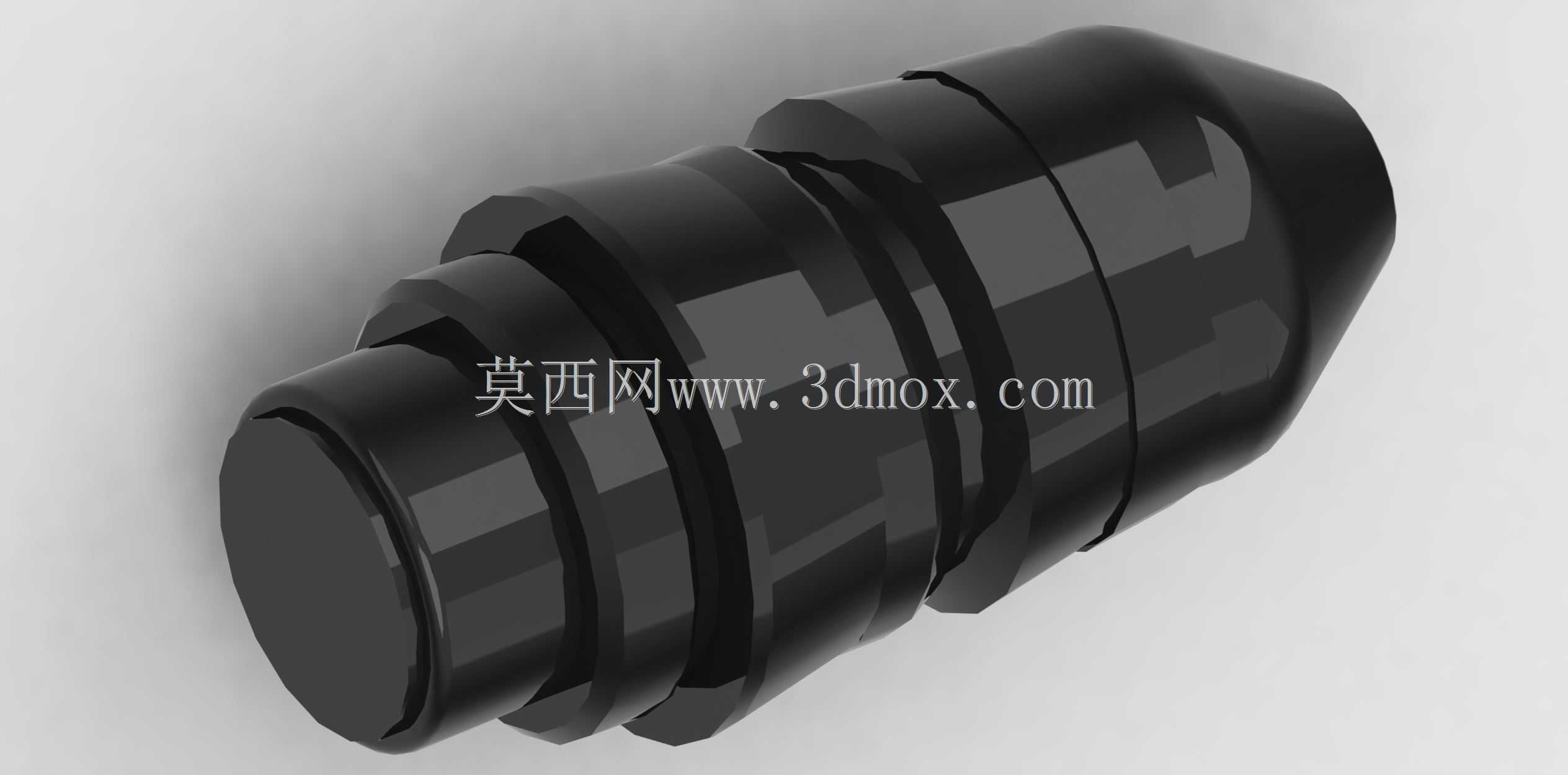

在外形尺寸与安装边界的设计考量上，该引信整体为回转体构型，头部采用圆弧钝头造型，可有效降低弹丸飞行过程中的头部空气阻力，优化全弹的气动外形，尾部外螺纹尺寸严格匹配对应口径迫击炮弹的头部安装接口，安装到位后引信与弹体结合面无缝隙，避免发射时高温火药燃气窜入引信内部影响机构动作。各内部零件的配合公差根据功能需求差异化设置，运动件之间采用小间隙配合保证动作灵活性，密封部位采用过盈配合实现防潮、防沙尘的密封效果，适配野外复杂作战环境下的使用需求。建模过程中完整还原了各零件的装配关系与细节特征，可直接用于引信结构原理演示、装配工艺验证以及相关教学场景的结构展示，帮助结构设计人员直观理解触发式引信的层级布局与动作逻辑。
