120mm迫击炮弹尾翼稳定装置结构

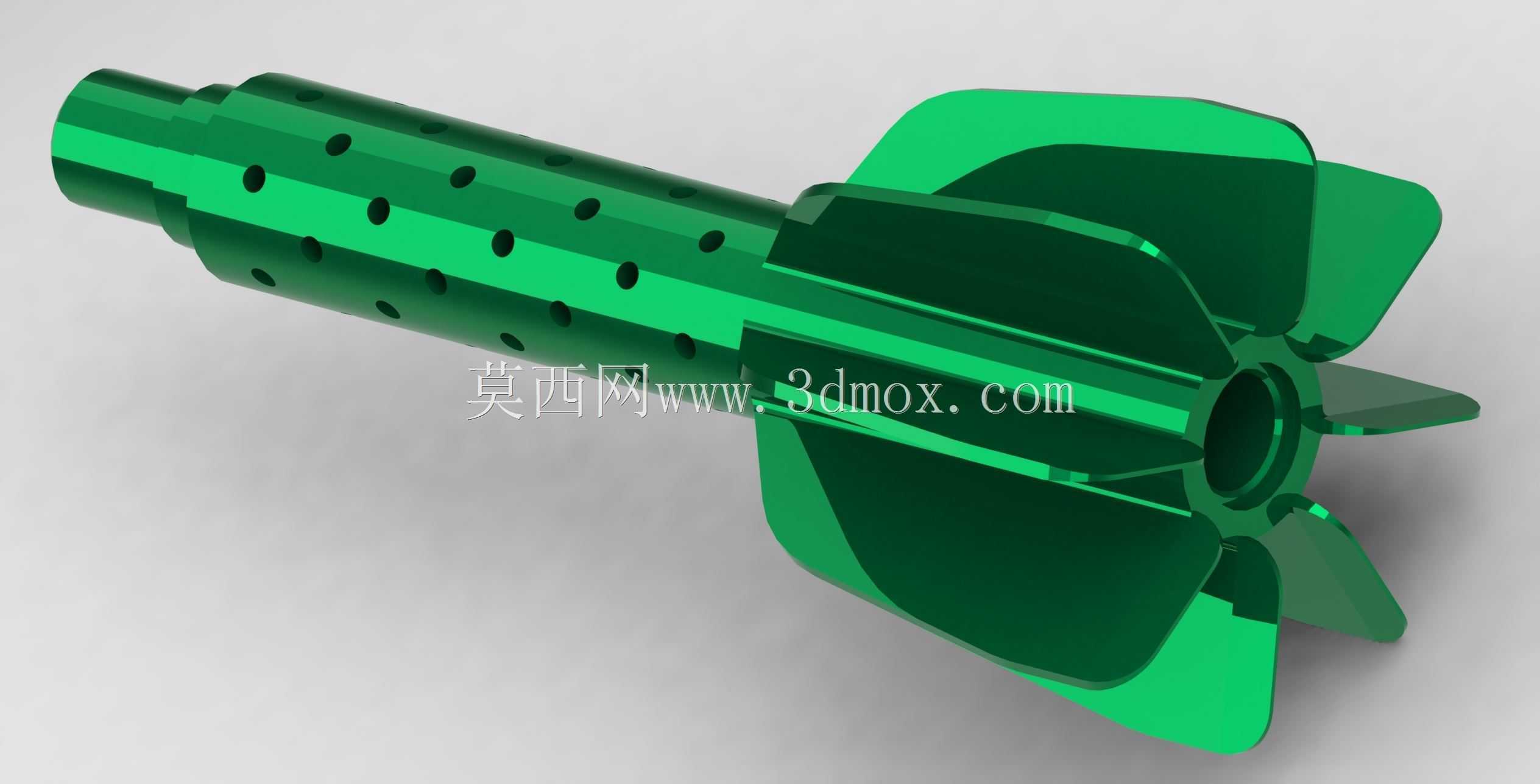

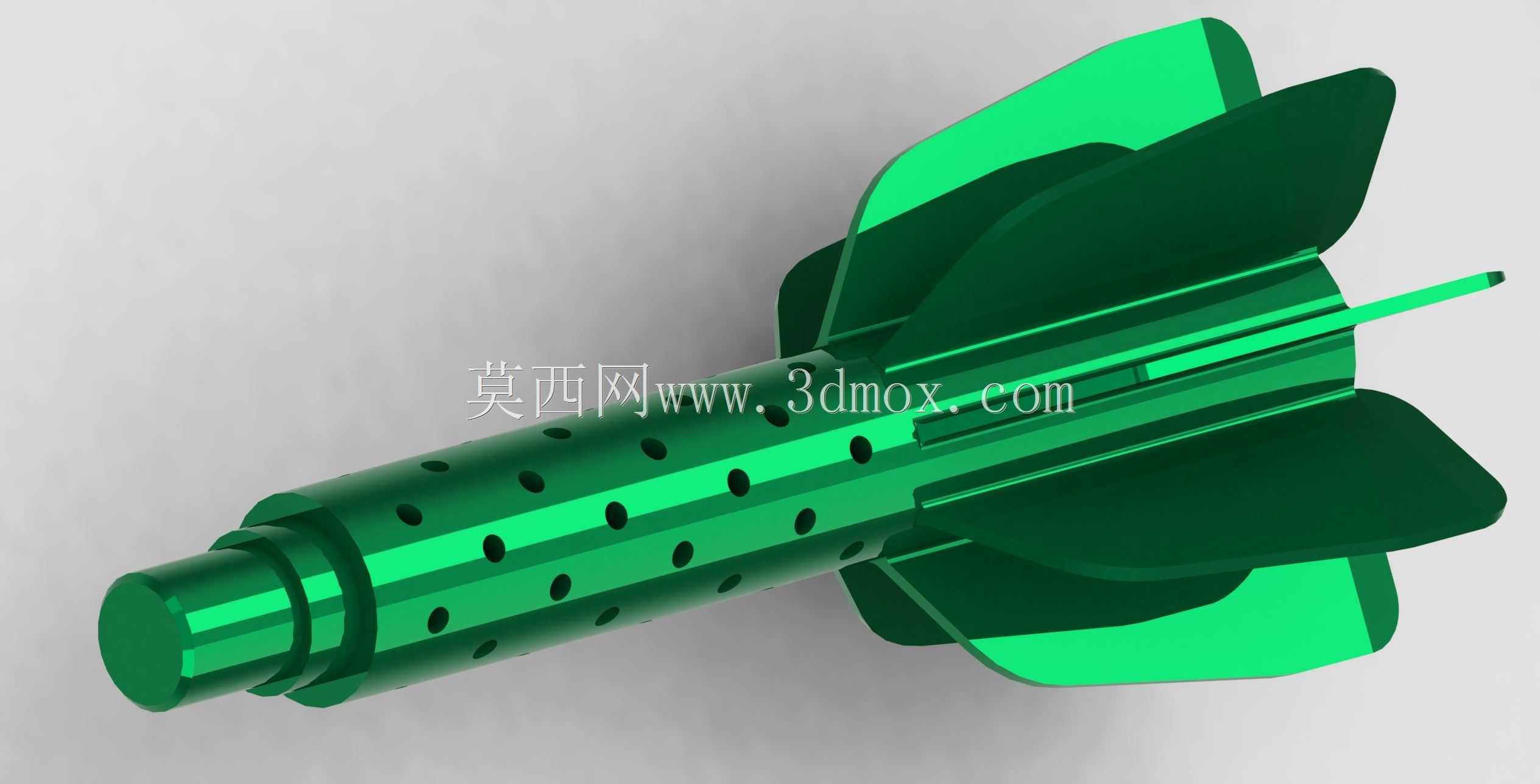

　　在身管压制类武器的弹药系统设计中，尾翼稳定装置是决定滑膛发射弹药外弹道精度的核心部件，这款适配120mm口径迫击炮的炸弹稳定器，主要承担弹丸出膛后的飞行姿态修正、气动阻力匹配、转速稳定控制的功能，区别于线膛炮通过弹带自旋实现稳定的方案，迫击炮弹作为滑膛发射弹药，无法通过膛线赋予弹体足够的自旋转矩，必须依靠尾部的稳定翼面产生气动稳定力矩，保证弹丸头部始终朝向飞行方向，避免出现章动过大、弹体翻转、落点散布超差的问题。从结构设计来看，该稳定器采用整体式翼面布局，六片对称分布的后掠翼面与中心杆体采用一体化成型结构，中心杆体前段设置多排径向通孔，主要用于发射时的火药燃气泄流、飞行过程中的曳光药剂安装或者闭气环的定位固定，

　　杆体前端的阶梯轴结构用于和弹体尾部的安装腔配合，通过过盈配合加径向销钉的方式实现与弹体的刚性连接，安装边界需要匹配120mm迫击炮弹的尾部内腔尺寸，杆体外径与弹体内腔的配合公差控制在h7级别，保证装配后同轴度误差不超过0.1mm，避免弹体飞行时出现质量偏心。翼面的后掠角度设计经过气动仿真优化，翼面厚度从根部到梢部逐渐减薄，既保证翼面在高速飞行时的结构强度，能够承受最大过载下的气动载荷不发生形变，又能尽可能减小翼面的空气阻力，翼片的前缘做了圆弧钝化处理，避免发射时与炮管内壁发生剐蹭，影响出膛姿态。中心杆尾部的中心通孔用于安装基本药管，翼片之间的空腔区域可以附加附加药包，发射时火药燃气从杆体的径向孔流出，点燃附加药包提供增程推力。

　　在实际作战场景中，这类稳定装置需要适应从常温到高温、低温的宽温域使用环境，结构设计上要保证在-40℃到50℃的环境温度下，翼面不会因为材料脆化或者软化发生形变，同时还要承受发射时数千G的冲击过载，保证翼片不发生断裂、脱落。设计过程中需要反复调整翼面的展弦比、后掠角、安装位置，匹配弹丸的整体质心位置，让稳定力矩始终大于翻转力矩，保证弹丸在全射程范围内的飞行稳定性，同时还要控制稳定器的整体质量，避免尾部质量过大导致弹体质心后移，影响稳定储备量。杆体上的径向孔排布经过受力优化，避开了杆体的应力集中区域，开孔后不会降低杆体的整体结构强度，同时保证火药燃气能够均匀泄出，避免弹体出膛时因为燃气不对称推力产生初始扰动。
