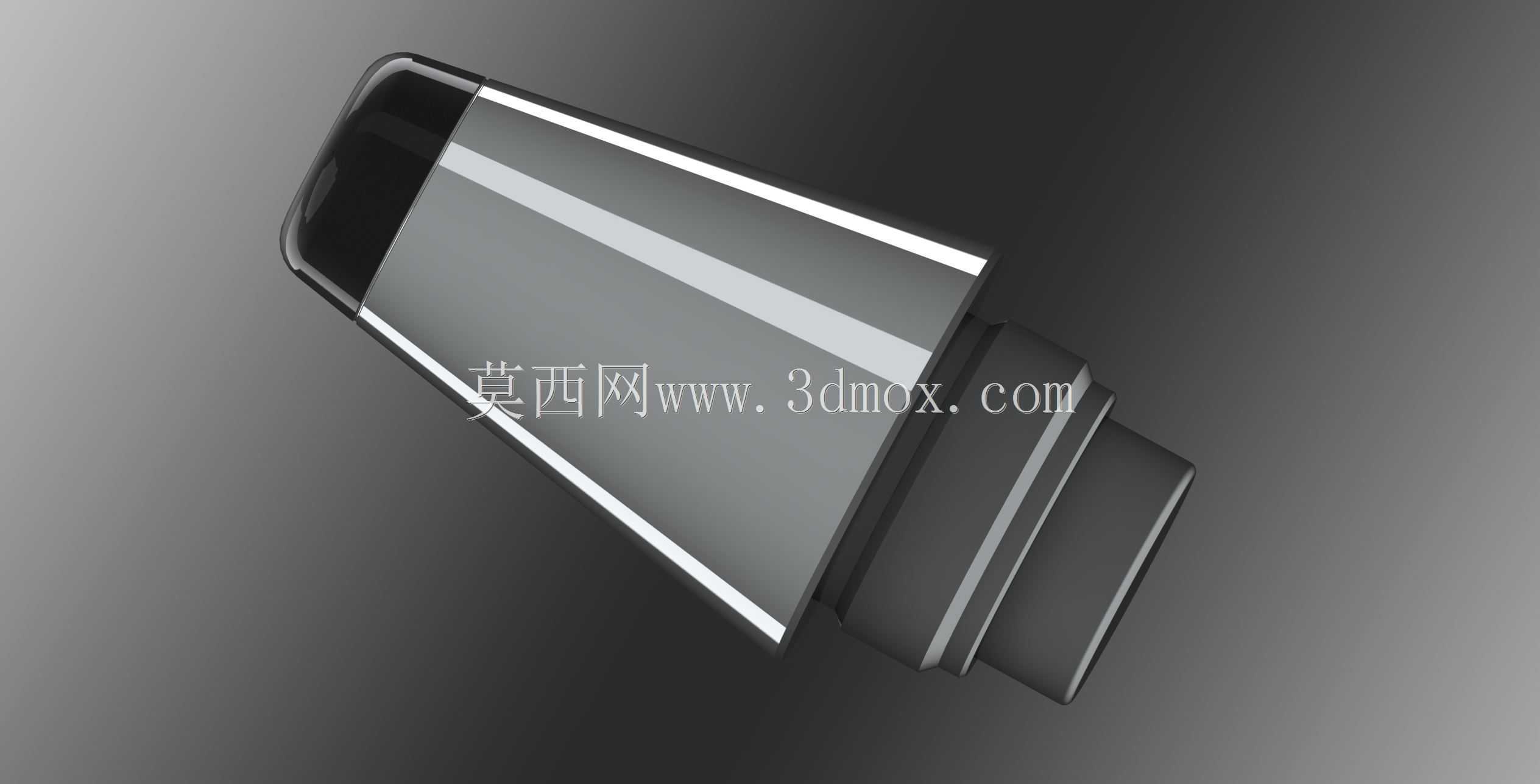

迫击炮弹触发引信结构三维数模

　　在身管压制武器的配装体系中，迫击炮弹引信是决定弹药终点效能、保障使用安全的核心部件，这款引信的三维结构设计完全围绕迫击炮曲射弹道的作战特性展开，适配中小口径迫弹的前端安装空间。从实际作战场景来看，迫击炮多配属步兵分队执行前沿压制、破障、反工事任务，弹道弯曲、落角大，引信需要在大着角碰击目标时仍能可靠触发，同时要满足勤务处理、炮膛内运动、弹道飞行全流程的安全冗余要求，避免早炸、哑火等危及己方人员的故障。这款引信的外形采用阶梯式圆柱构型，头部为圆弧过渡的触发端，能够降低碰击目标时的滑移概率，保证大着角下的触发灵敏度，柱身的阶梯结构直接对应弹体头部的安装内孔，装配时可通过阶梯端面实现轴向定位，无需额外设计复杂的定位结构，

　　适配迫弹头部的卷边收口装配工艺，能够在前线简易维修条件下完成快速更换。设计过程中优先考虑了勤务安全性，内部的隔爆机构采用冗余保险设计，只有当弹丸出炮口后获得足够的离心力与前冲过载时，隔爆件才会转正对正传爆序列，平时勤务跌落、磕碰产生的冲击过载不足以解除保险，从结构根源上杜绝安全隐患。触发机构采用冗余触发路径设计，不管是头部正向碰击硬质目标，还是侧向斜切碰击松软土木工事，都能通过内部的滑动击针体戳击雷管，保证发火可靠性，避免大着角下的哑弹问题。从安装边界来看，引信的尾部外圆柱面与弹体头部内孔采用间隙配合，配合公差控制在合理范围，既保证装配便利性，又能避免发射时火药燃气从装配缝隙窜出，尾部的传爆通道与弹体内的扩爆药柱精准对正，

　　保证起爆能量的有效传递。外形的防滑槽结构设计，既方便装配时的夹持拧紧，也能在弹体头部收口时增加摩擦力，避免发射过程中引信受空气阻力作用出现松动脱落。整个结构没有多余的外露凸起，能够降低弹丸飞行过程中的空气阻力，保证迫弹的弹道稳定性，同时结构零件多采用冲压、车削加工的简单构型，适合战时大批量生产，降低制造成本，适配常规弹药的大规模装备需求。
