锯齿状六角法兰面防松螺母三维设计

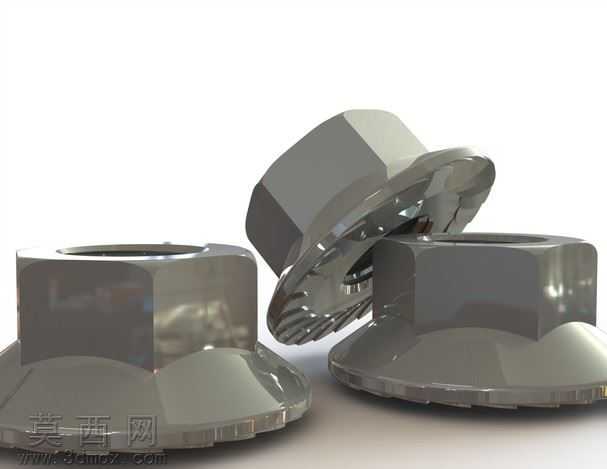

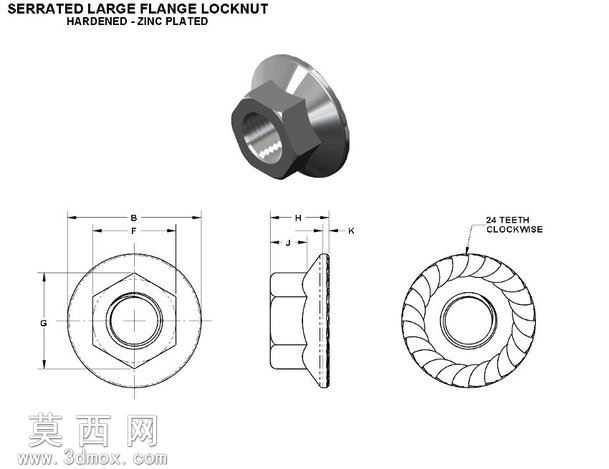

本模型为锯齿状六角法兰防松螺母，采用SolidWorks进行全参数化三维建模，建模过程严格遵循紧固件设计规范，完整还原零件的全部结构细节。建模初始阶段先绘制六角头部的基准草图，通过拉伸凸台命令生成六角基体，随后绘制法兰盘的截面轮廓，采用旋转凸台命令生成一体式法兰结构，保证法兰与六角头部的衔接处过渡自然无几何错误。针对法兰面的24齿顺时针锯齿结构，先绘制单个锯齿的齿形轮廓，通过圆周阵列命令完成整圈锯齿的排布，阵列过程严格控制齿距与齿形角度，确保锯齿的咬合角度符合防松设计要求，能够在装配后通过锯齿嵌入被连接件表面实现可靠的防松效果。内螺纹部分采用软件的异形孔向导命令生成，严格匹配标准螺纹参数，螺纹收尾处做了平滑过渡处理，避免出现应力集中的尖锐结构。材质设定为镀锌硬化钢材，渲染阶段为模型赋予金属镀锌材质，调整材质的粗糙度、反射率参数，还原镀锌层的亚光金属质感，同时对六角头部的棱边、法兰盘边缘做了微小倒角处理，还原实际机加工零件的工艺细节。模型的尺寸标注完全对应工程图纸的B、F、G、H、J、K等关键参数，各结构的尺寸公差预留合理，能够直接用于装配验证、工程出图或者3D打印样件制作。设计过程中重点考量了该类螺母的实际使用场景，一体式法兰结构能够增大螺母与被连接件的接触面积，降低接触面的压应力，配合法兰面的锯齿结构，无需额外加装弹簧垫圈即可实现优异的防松性能，适用于振动工况下的螺纹连接场景，模型的结构完整性高，无破面、重叠面等几何错误，各特征的建模逻辑清晰，参数可编辑，方便后续根据不同的公称直径、螺距需求进行参数调整，衍生出不同规格的同系列螺母模型。
