运载火箭有效载荷连接适配环结构

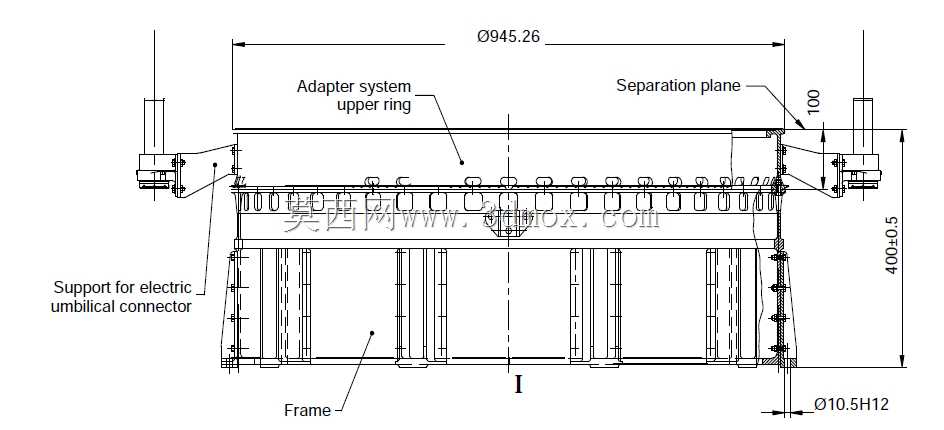

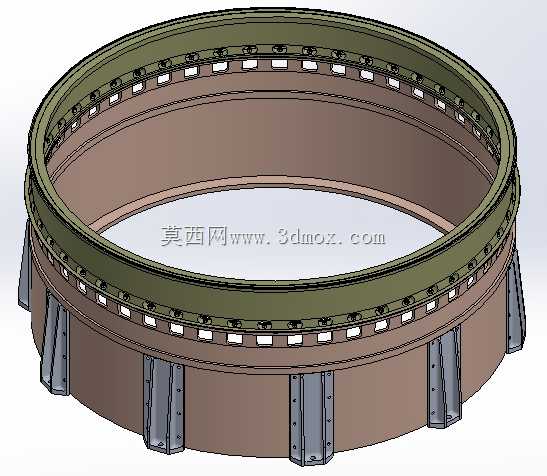

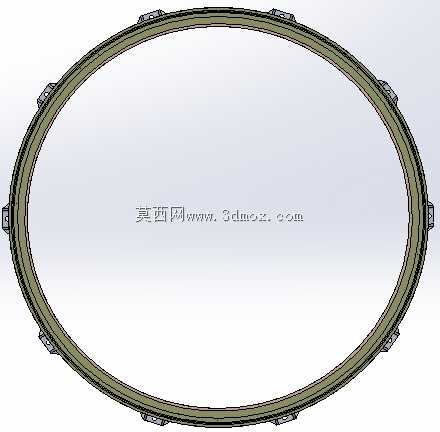

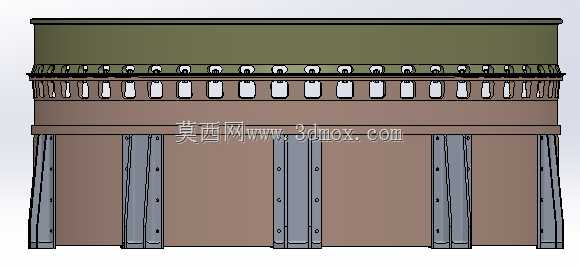

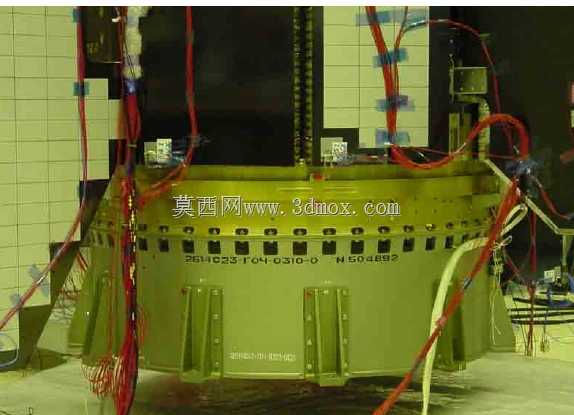

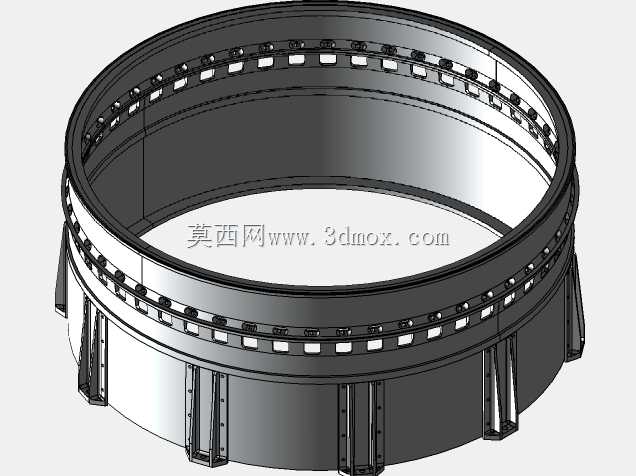

该适配结构主要应用于航天运载火箭的箭体与有效载荷段的连接过渡环节，是运载火箭入轨前载荷分离动作的核心承载衔接部件，承担着箭体飞行过程中传递轴向推力、横向过载以及振动载荷的关键作用，同时要保证有效载荷与箭体之间的安装同轴度，避免飞行过程中出现载荷偏置带来的附加力矩影响飞行姿态控制。从结构设计来看，整体采用大直径薄壁筒形主体构型，主体筒段上下端分别设置连接法兰结构，上端法兰用于对接有效载荷舱段的对接面，法兰周向均匀布置螺栓连接孔，孔位精度严格控制同轴度公差，保证对接时各连接点受力均匀，避免局部应力集中；下端法兰用于对接火箭末级箭体的上端面，同样采用周向均布的连接孔设计，匹配箭体端的对接接口尺寸。筒段外侧周向均匀布置多组三角形加强筋板，筋板沿筒段轴向延伸，上下端分别与上下法兰的端面焊接固定，筋板的设置主要用于提升薄壁筒段的径向刚度与抗屈曲能力，因为火箭飞行过程中会承受较大的轴向过载与气动弯矩，薄壁筒段如果没有筋板加强，很容易在载荷作用下出现失稳变形，影响连接可靠性。上下法兰的连接孔之间还设置了环形的减重槽结构，在保证法兰连接强度的前提下尽可能降低结构整体重量，这对于航天运载部件来说至关重要，每一克结构重量的降低都能提升有效载荷的运载能力。筒段内壁设计有阶梯定位止口，上端止口与有效载荷的下端定位面配合，下端止口与箭体末级的上端定位面配合，安装时先通过止口完成径向定位，再穿入连接螺栓完成紧固，能够大幅提升现场装配的效率，同时保证对接同轴度满足设计要求。结构的所有连接棱边都做了圆角过渡处理，避免应力集中在尖锐边角处，降低飞行过程中结构疲劳失效的风险；筋板与筒壁、法兰的连接位置都采用了连续角焊缝设计，焊缝高度根据不同位置的承载大小做差异化设计，承载较大的下端法兰与筋板连接位置焊缝高度更高，保证连接强度冗余。在安装边界上，该适配环的上下对接面平面度要求控制在0.1mm以内，周向连接孔的位置度公差不大于0.05mm，保证对接时螺栓能够顺利穿入，不会出现强制装配带来的附加内应力；整体结构的轴向高度根据箭体与载荷之间的预留间隙设计，既保证足够的连接刚度，又不会占用过多的箭体轴向空间。设计过程中还充分考虑了分离动作的兼容性，适配环的上端法兰连接位置预留了分离装置的安装接口，不会影响火箭入轨后有效载荷的正常分离动作，同时筒段的内壁预留了线缆穿设的空间，能够容纳有效载荷与箭体之间的信号线缆、供气管路等附件的走线，避免管路线缆在飞行过程中出现晃动磨损。
