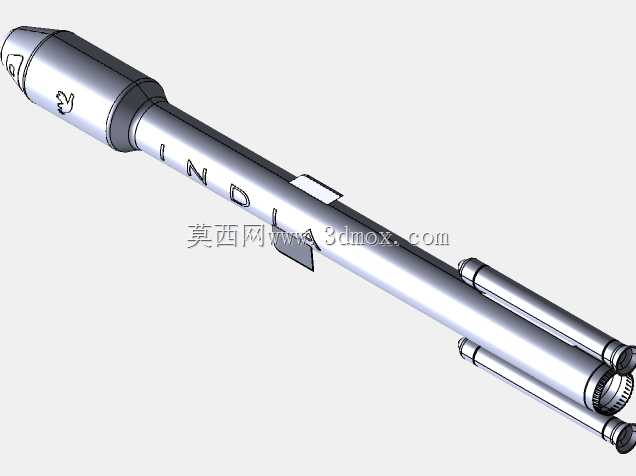

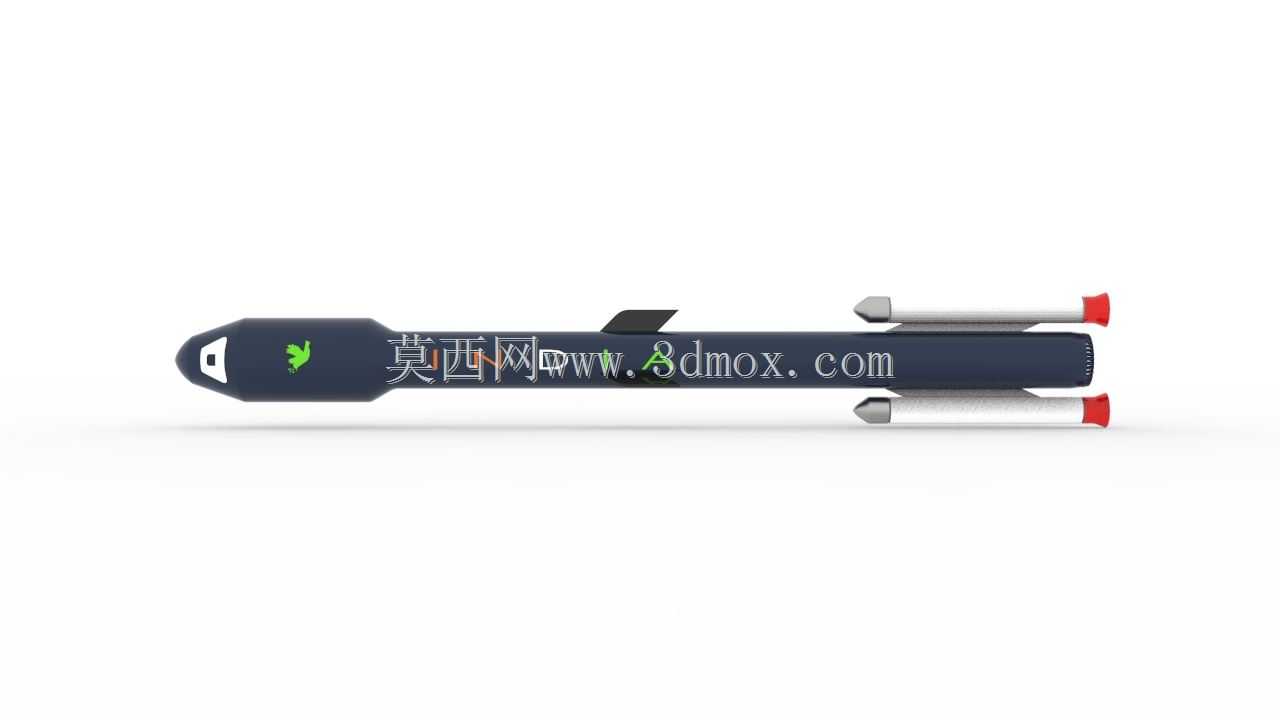

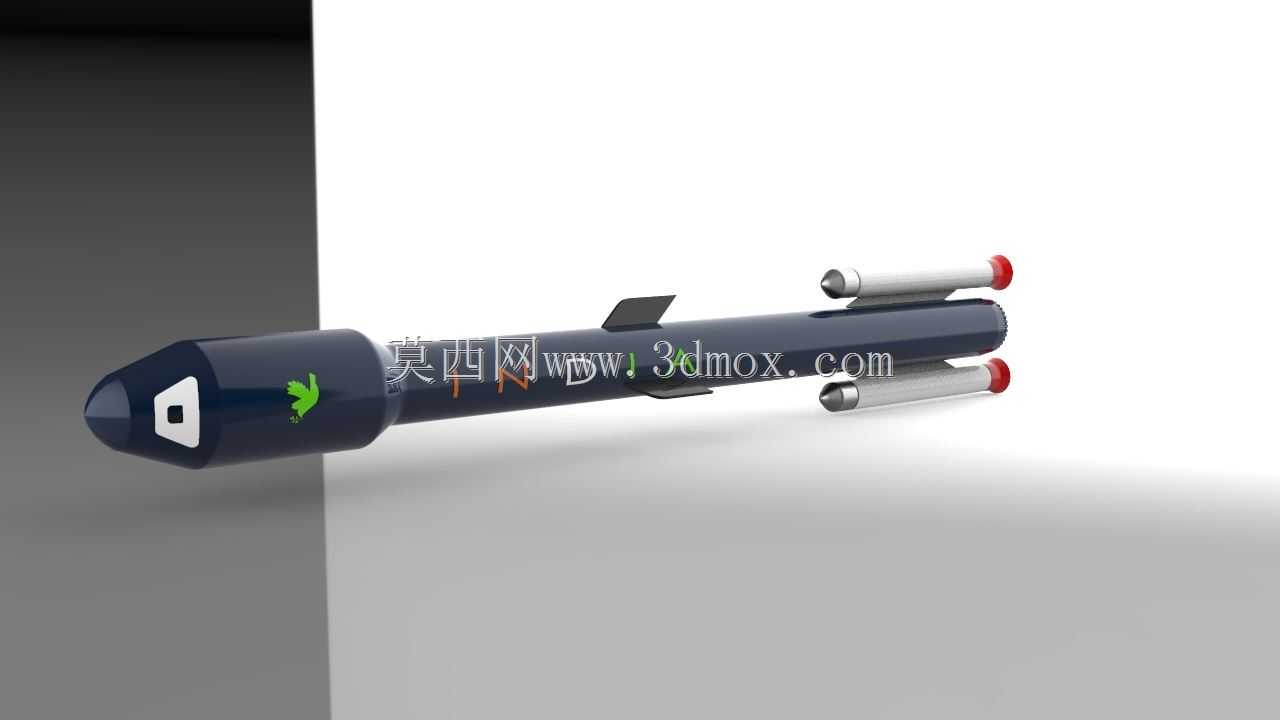

战术导弹结构三维设计展示

在军工装备研发与教学演示场景中，这类战术导弹的三维结构模型可用于结构原理展示、装配流程推演以及挂载适配性验证，覆盖从院校装备教学、军工研发初期方案论证到防务展陈演示等多个实际应用场景。从实际用途来看，该类装备主要承担近程战术精确打击任务，可适配机载、车载、舰载等多种发射平台，模型完整还原了弹体主体、尾翼稳定组件、助推器模块的相对位置关系，能够直观呈现各部件的装配逻辑。从功能特性层面看，弹体头部预留了导引头安装舱段空间，中部弹身设置了弹翼折叠与展开的结构避让空间，尾部助推段与主弹体采用同轴定位连接结构，可模拟实弹的助推器分离动作逻辑，弹体表面的标识区域也对应实弹的制导窗口、电气接口位置，能够满足结构干涉检查、挂载接口匹配验证的需求。设计思路上，整体采用旋成体气动布局，弹身主体为等直径圆柱段加头部卵形整流罩的组合结构，在保证内部舱段装载空间的前提下降低飞行气动阻力；尾翼采用切尖三角翼布局，安装位置与助推器喷管保持足够安全距离，避免发射时尾焰烧蚀翼面；两侧助推器对称布置在弹体尾部下方，连接耳片的位置经过受力校核，能够模拟助推段推力传递的受力路径。外形尺寸与安装边界方面，弹体总长度与弹径的比例符合近程战术导弹的常规设计区间，弹翼展开状态下的横向尺寸满足常用机载挂架的间距要求，折叠状态下的外包络尺寸适配通用发射筒的内径限制，尾部助推器的直径与弹体主体直径形成阶梯差，连接位置的定位凸台尺寸与弹体尾部的定位凹槽完全匹配，装配后同轴度公差控制在合理范围内，弹体表面的凸起结构均做了气动修形处理，不会出现额外的气动阻力增量。在建模过程中，各部件的分模面完全对应实弹的工艺分离面，可直接用于后续的工艺性分析与装配仿真，不同舱段的连接结构均采用实际装备常用的连接形式，没有为了建模简化而省略关键的定位、锁紧结构细节，能够为相关从业者提供贴近工程实际的结构参考。
