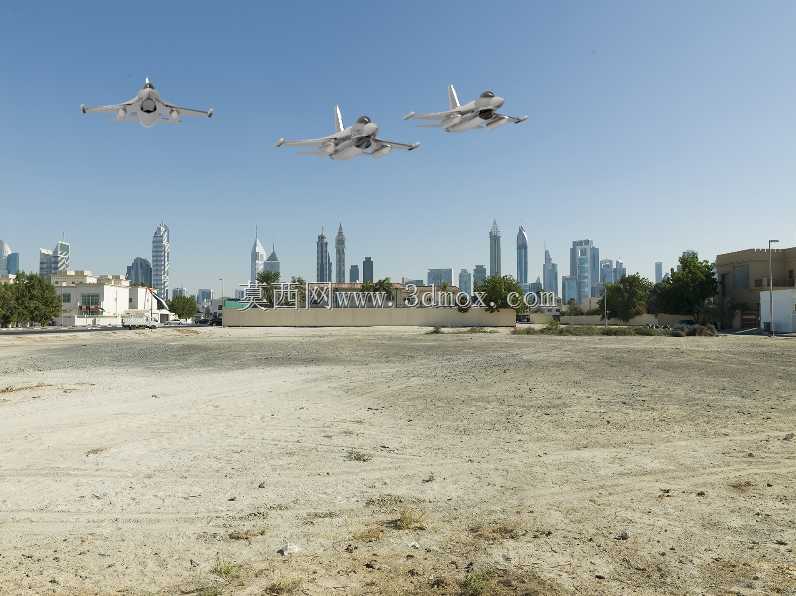

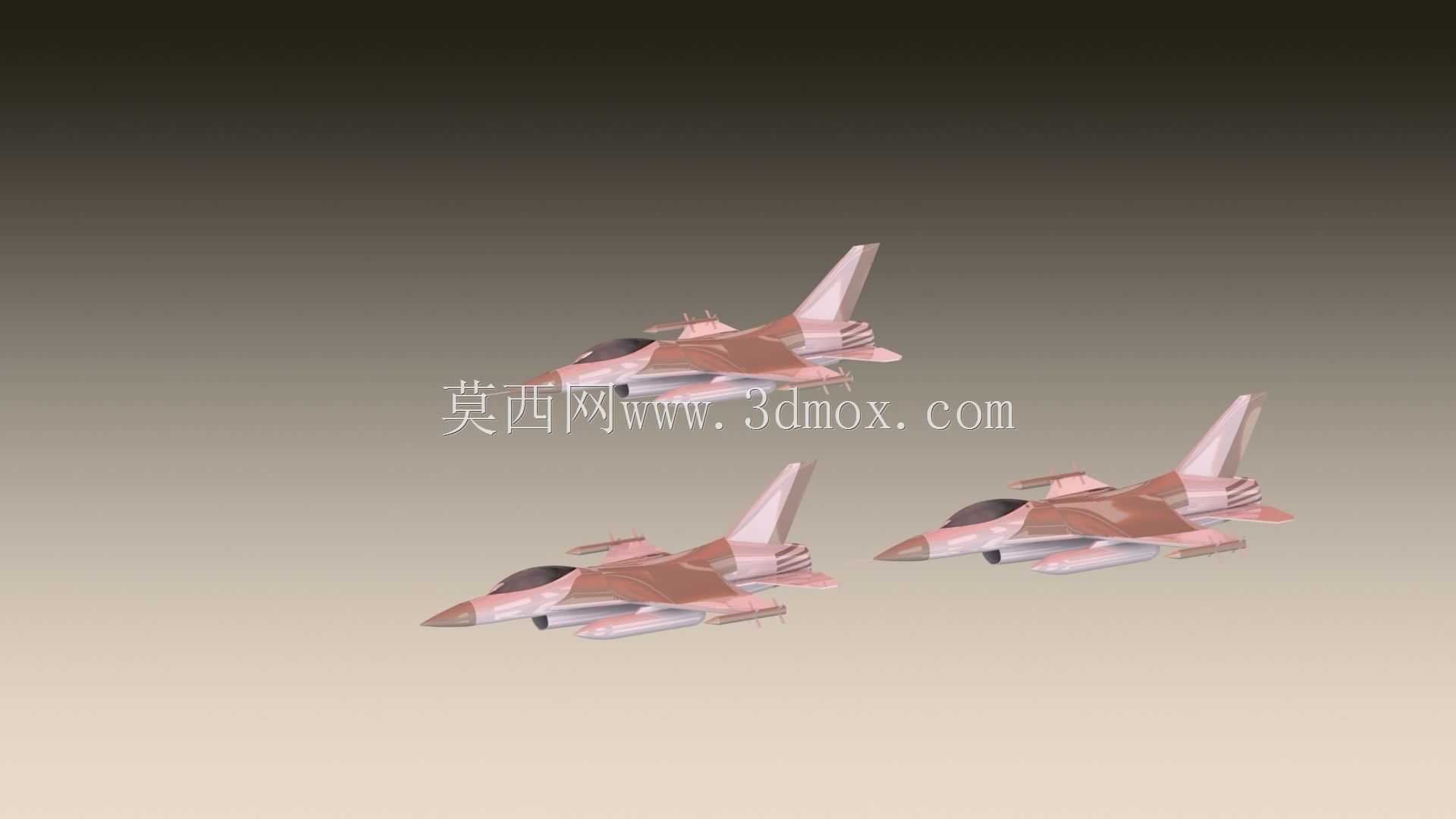

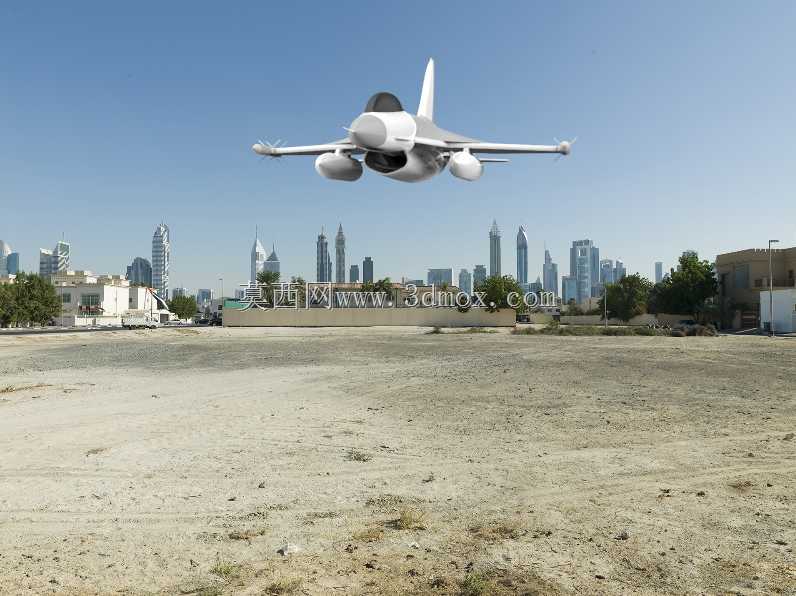

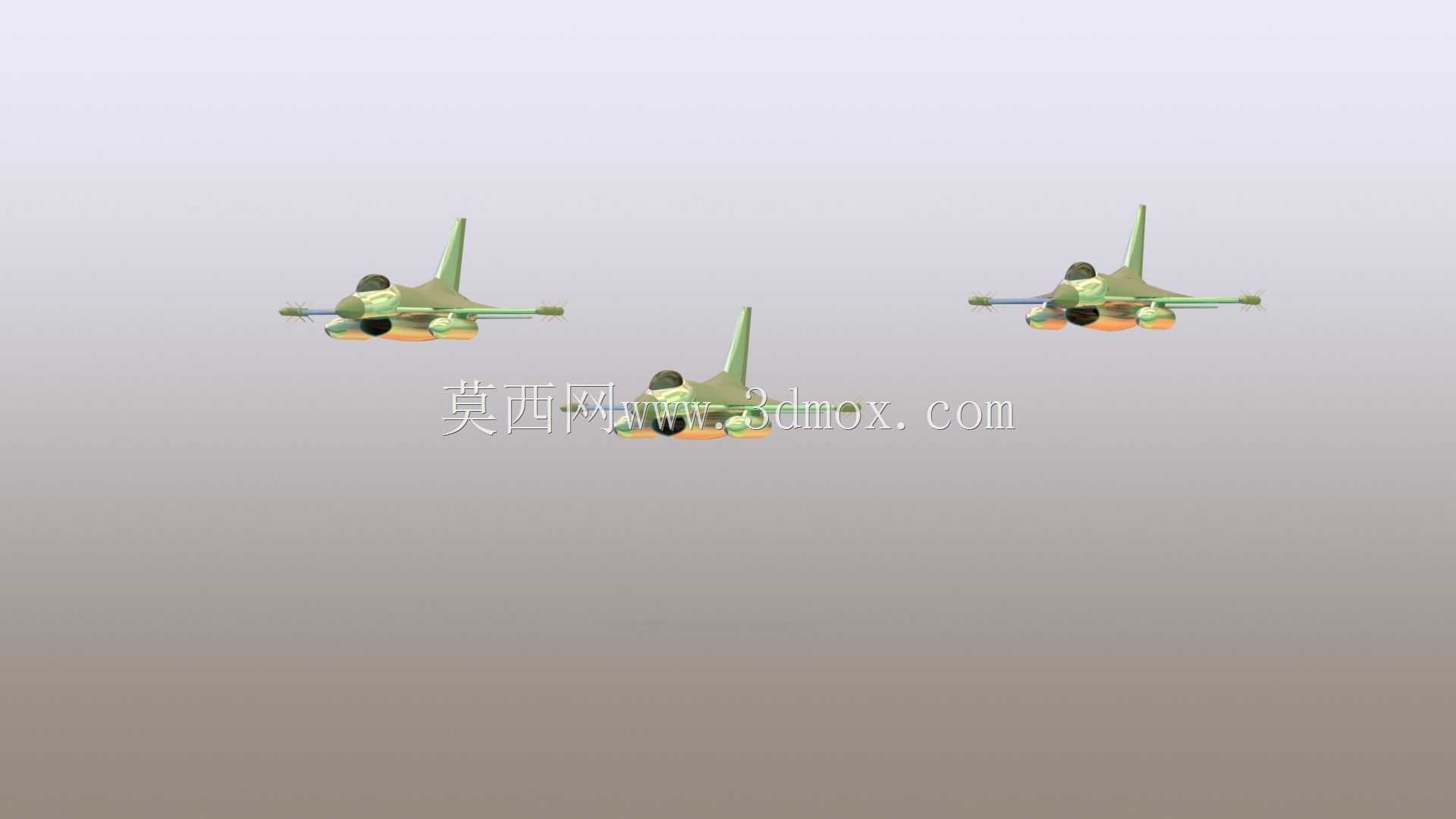

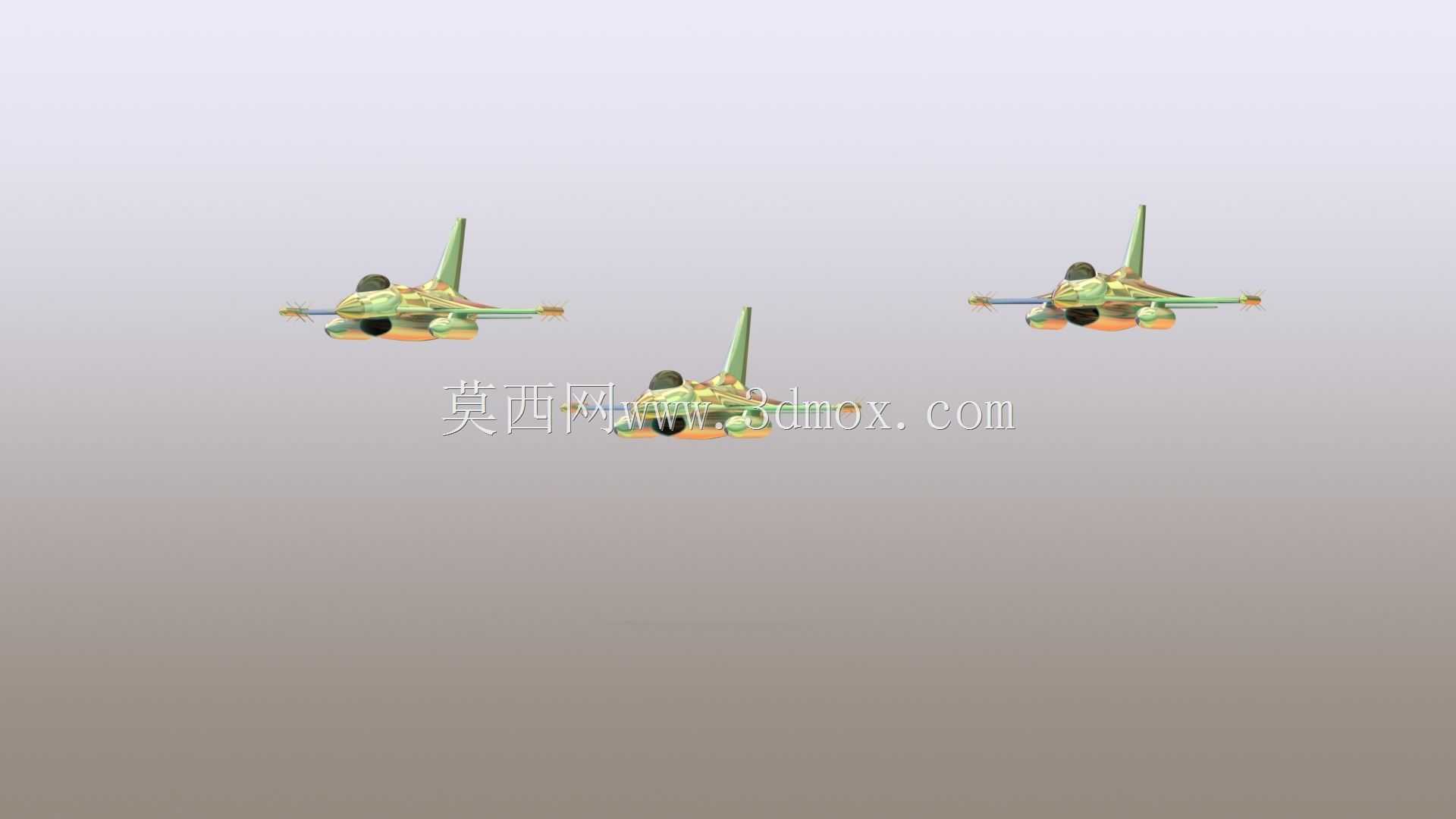

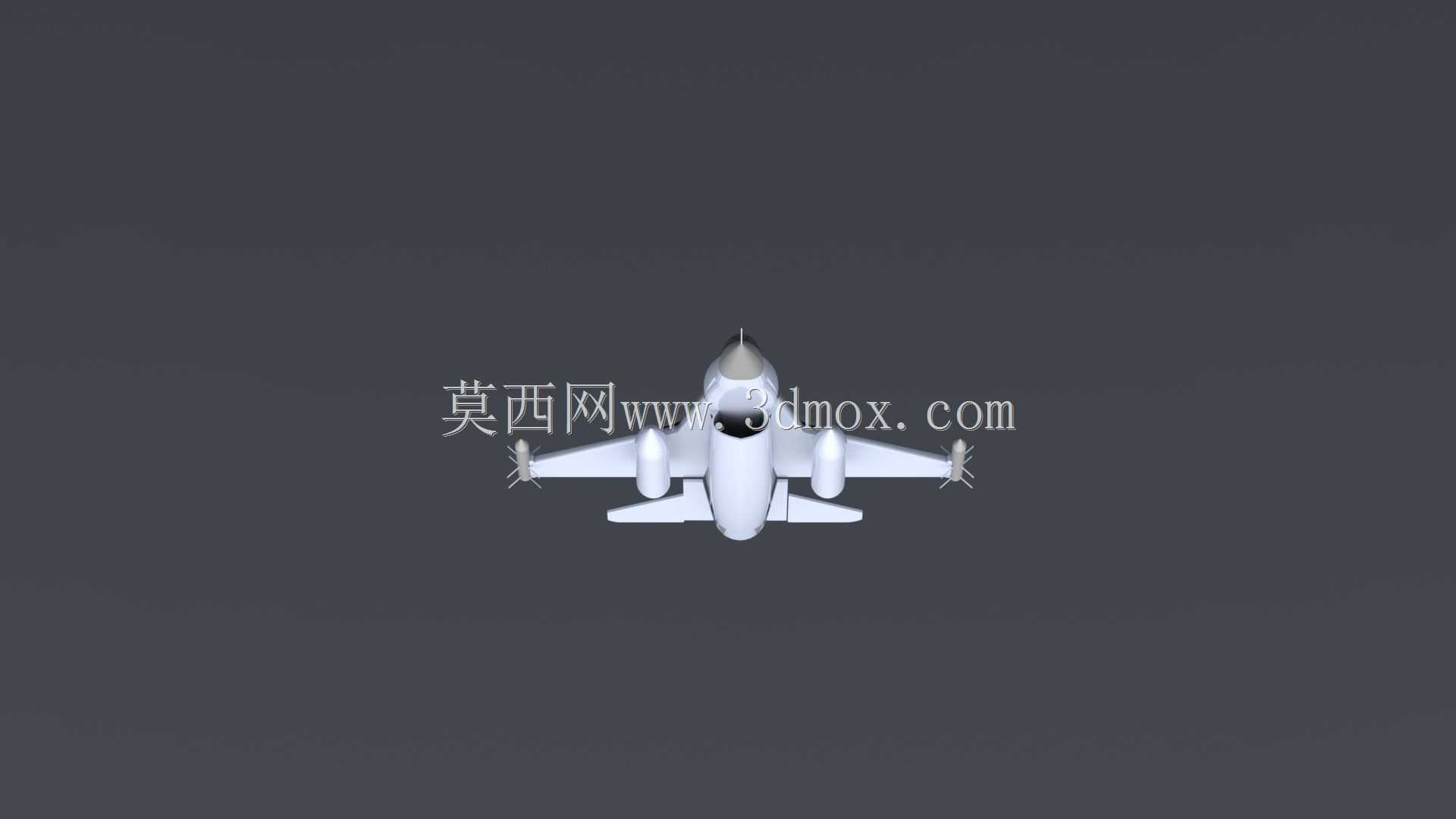

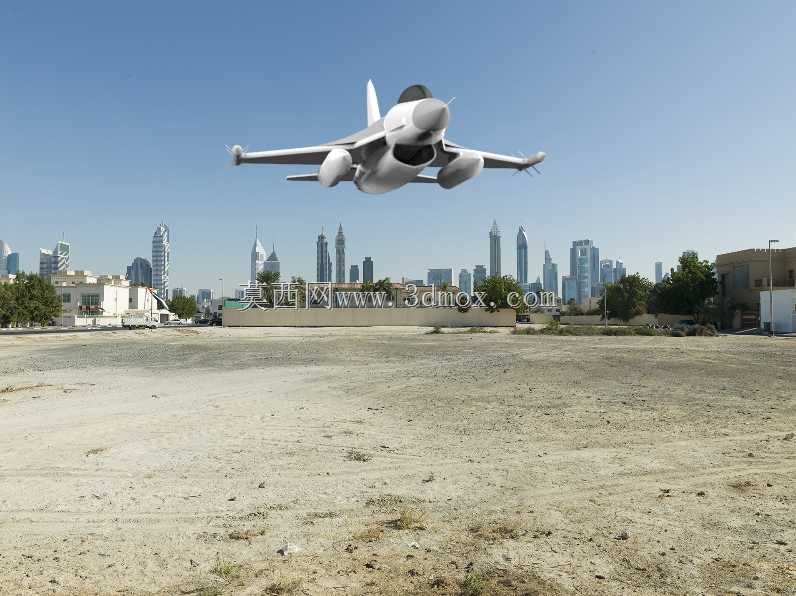

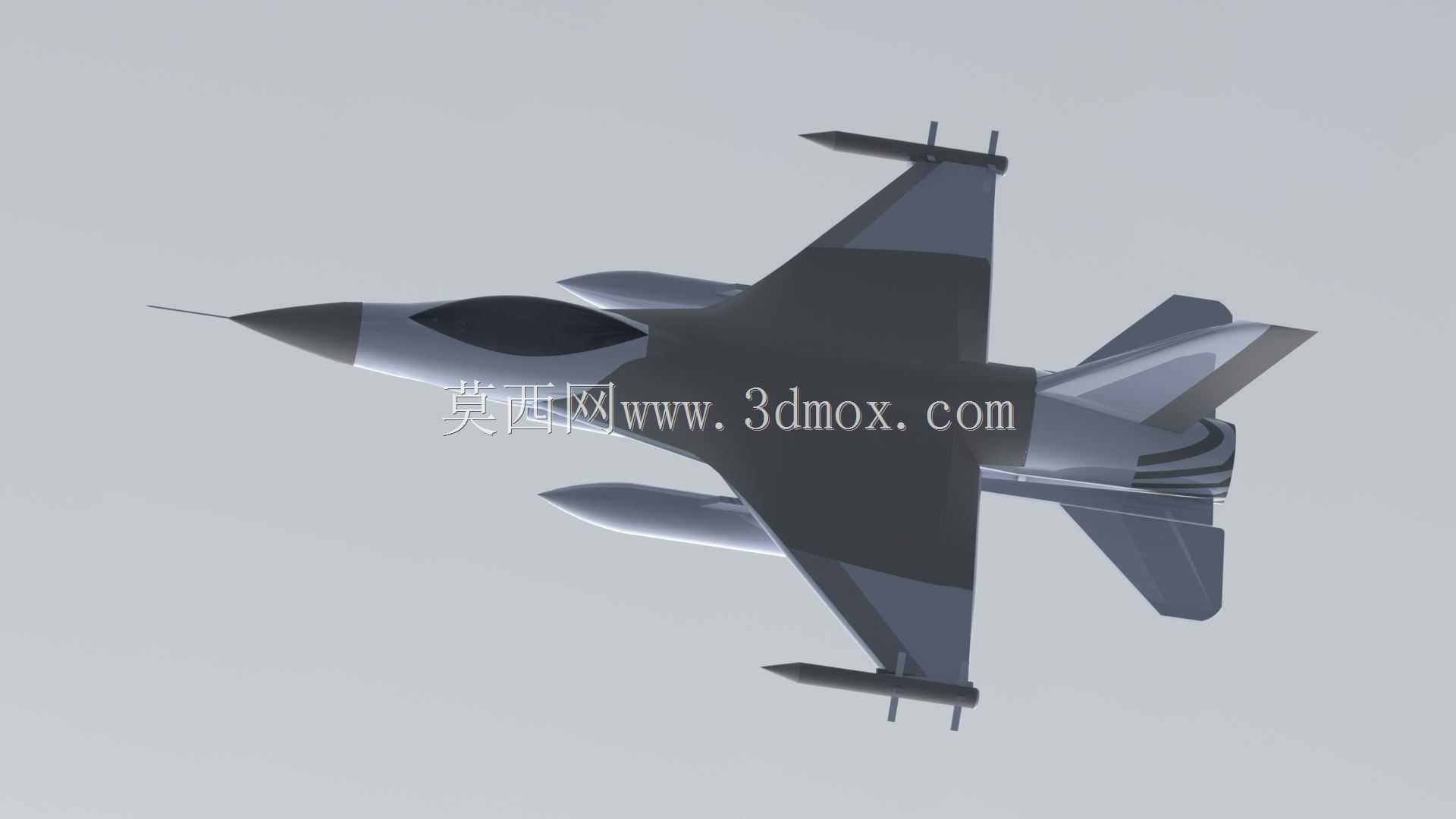

F-16猎鹰喷气式战斗机结构三维数模

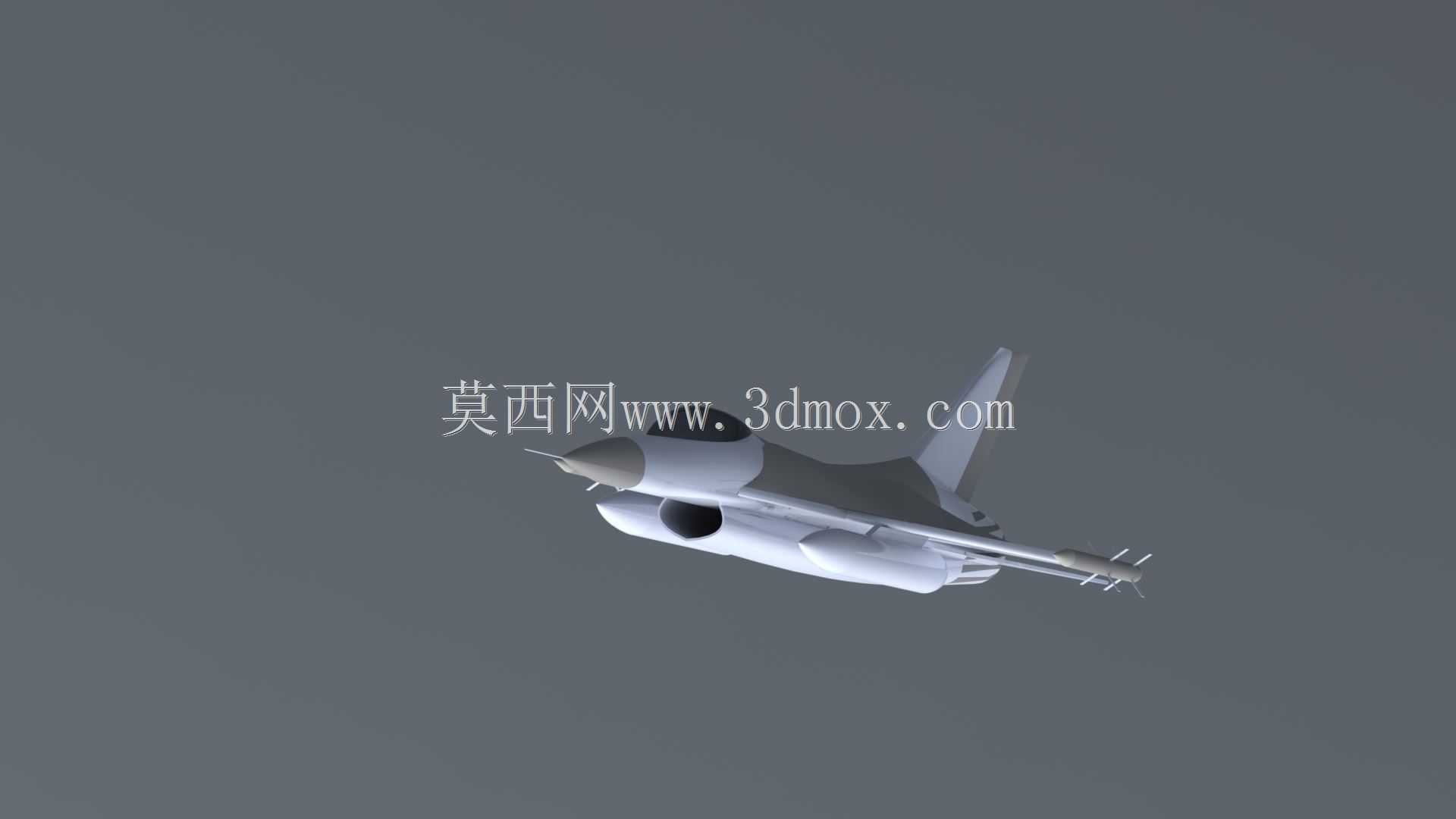

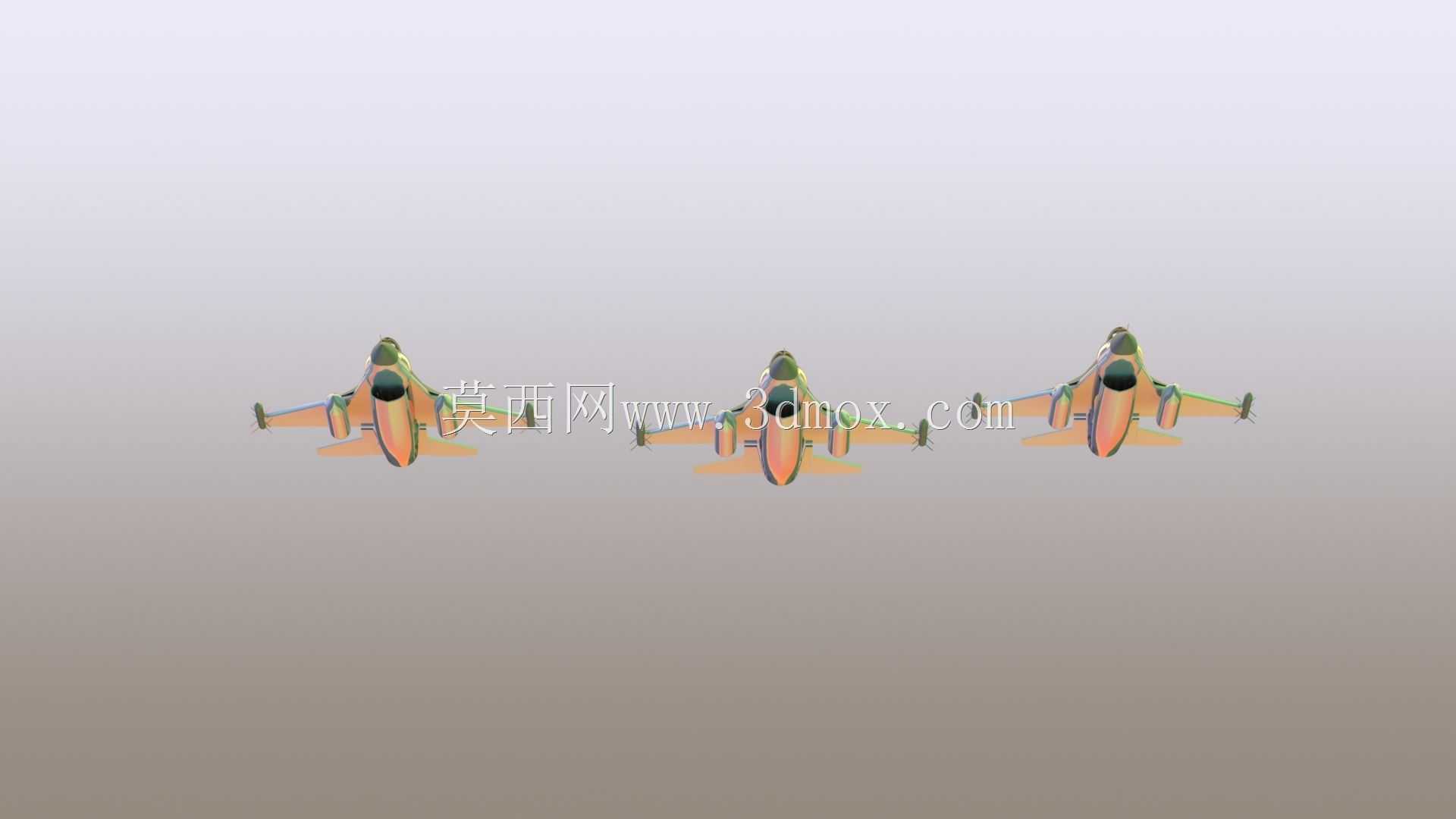

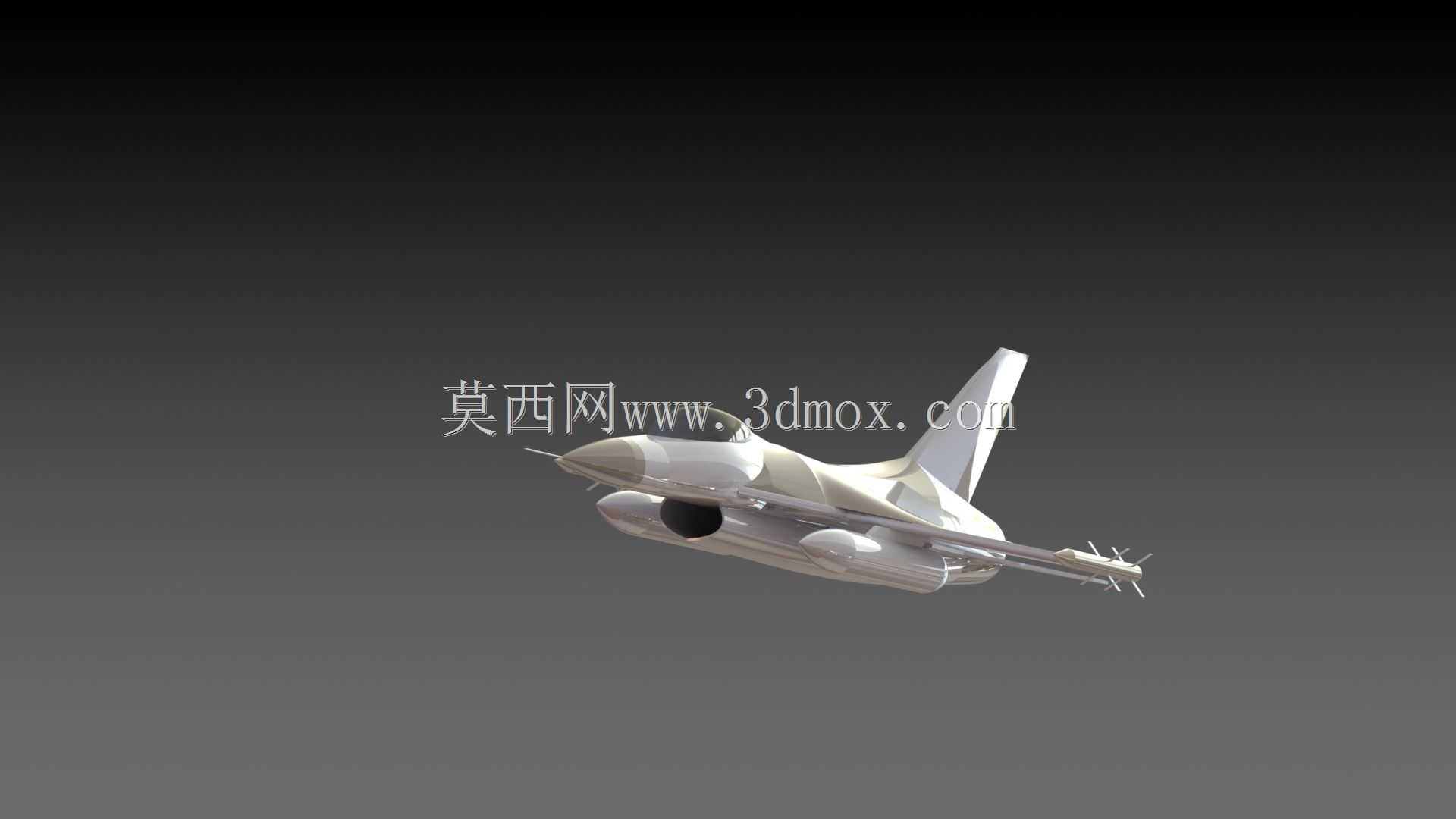

该三维数模还原了F-16猎鹰喷气式战斗机的整体气动布局与核心结构特征，可用于航空装备结构教学、飞行器气动外形验证、国防科普展陈模型开发、虚拟仿真训练场景搭建等多个工程场景。从实际用途来看，该机型作为单座单发喷气式多用途空中优势战斗机，可执行制空作战、对地精确打击、近距空中支援、战术侦察等多重任务，机身结构设计围绕高机动性、大挂载能力、高生存性展开。数模完整呈现了机身半硬壳式结构的分段特征，包含机头雷达罩、座舱段、进气道、机身主油箱段、发动机舱、尾段等核心舱段的外形轮廓，机翼采用边条翼加三角中单翼布局，前缘后掠角、翼身融合过渡曲面均按照实机气动特征还原，可直观观察翼身融合设计如何降低飞行阻力、提升升阻比，同时增大机身内部可用容积。垂尾采用单垂尾加全动平尾的布局，垂尾后缘的方向舵、平尾的偏转铰接结构均在数模中有所体现，可用于分析飞控舵面的偏转行程与气动操纵逻辑。机身下方的进气道采用皮托管式腹部进气设计，进气口位置与机身的相对尺寸、附面层隔道的结构特征均做了还原，能够直观展示该进气布局在大迎角飞行状态下的进气效率优势。数模同时还原了机翼下的外挂点布局，包含翼尖挂架、翼下主挂架、机身副油箱挂点的位置与接口特征，可用于模拟不同任务挂载下的整机重心变化、气动干扰特性。从设计思路来看，该机型的结构设计充分考虑了飞行员的视界需求，座舱采用气泡式座舱盖设计，数模中座舱盖的曲面弧度、风挡的倾斜角度均贴合实机特征，能够为飞行员提供360度全向视界，提升近距格斗中的态势感知能力。起落架采用前三点式布局，前起落架位于进气道后方，主起落架收纳于机翼根部与机身衔接的舱段内，数模中起落架的收放铰接点、舱门轮廓均有体现，可用于分析起落架收放过程中的运动干涉、收纳空间占用情况。整机外形尺寸的比例关系严格参照实机参数还原，机长、翼展、机高的相对比例准确，各部件之间的安装边界清晰，比如机翼与机身的对接面、发动机与机身舱段的安装接口、垂尾与机身尾段的连接位置均做了准确呈现，可用于开展整机装配干涉检查、结构改装方案验证、缩比模型加工的尺寸参考。对于航空结构设计从业者而言，该数模可作为喷气式战斗机总体布局设计的参考案例，分析翼身融合设计的结构实现方式、外挂点布局的载荷分配逻辑、进气道与发动机的匹配设计要点；对于仿真训练场景开发人员，该数模可直接导入虚拟引擎，搭建高保真的飞行训练虚拟场景，还原战机的外观特征与核心结构标识；对于科普展陈领域，该数模可用于3D打印缩比展示模型，直观展示现代喷气式战斗机的结构组成与气动设计特点。
