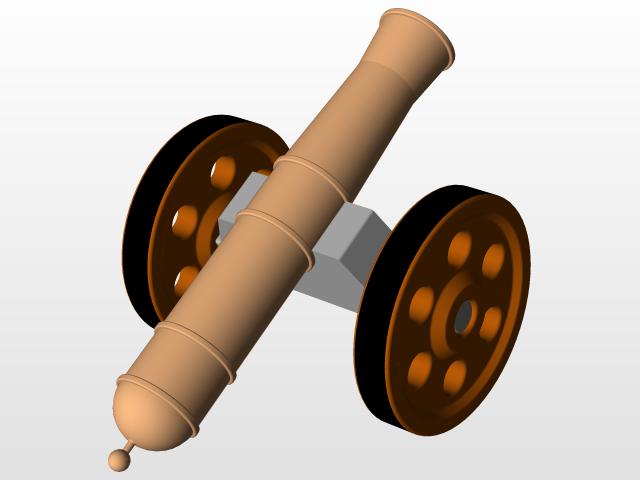

复古轮式古炮台结构三维造型

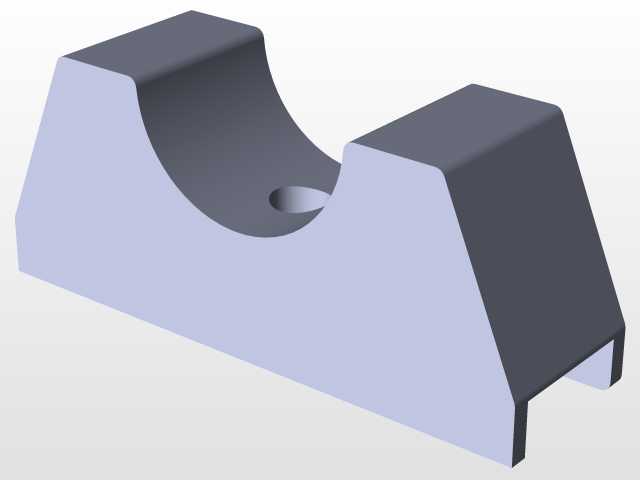

这款轮式古炮造型的结构设计，最初的应用场景锚定在文旅场景仿古陈设、历史题材展品复刻、青少年国防教育教具制作领域，区别于实战化军用火炮的设计逻辑，整体结构优先还原老式铸铁火炮的外观特征，同时兼顾陈设摆放的稳定性与拆装便利性。从功能特性来看，整体结构分为炮身主体、炮架支撑、行走轮组三个核心模块，炮身采用前粗后细的锥筒造型，外壁等距设置四道加强箍，既还原古炮铸造时的箍圈加固结构特征，也在三维结构上强化长筒件的径向抗形变能力，炮尾设置球形堵头与点火引信凸台，完全贴合早期前装滑膛炮的结构逻辑，没有多余的装饰性结构。炮架部分采用梯形楔块支撑结构，炮身直接嵌装在支撑座的弧形凹槽内，没有设置复杂的俯仰调节机构，因为作为陈设类模型，不需要实现实战角度调节功能，固定的仰角角度设定为15度，刚好匹配古炮常见的展示姿态，支撑座的宽度略大于炮身直径，两侧预留的轮组安装轴孔与行走轮做同轴配合，安装时不需要额外的紧固件，轴孔与轮轴采用小间隙配合，既可以保证轮组能够顺畅转动模拟推行状态，也能避免摆放时出现轮组松脱晃动的问题。行走轮组采用双轮对称布局，轮缘做加厚处理模拟古炮的木质轮缘包铁结构，轮辐位置设置六个均匀分布的圆形减重孔，既还原老式木轮的辐条视觉效果，也能减少3D打印或者实体加工时的材料用量，轮组的安装位置位于炮身重心偏前位置，保证整体摆放时的重心落在两轮与炮尾支撑点形成的三角形稳定区域内，不会出现前倾或者侧翻的问题。设计过程中没有照搬现存古炮的测绘尺寸，而是按照陈设模型的常用摆放比例做了缩放，整体长度控制在适合桌面摆放的区间，炮身轴线距离安装基准面的高度经过反复调整，既保证视觉比例协调，也不会因为重心过高影响摆放稳定性，所有相邻部件的安装边界都做了0.2mm的间隙预留，不管是做3D打印实物制作，还是用于三维场景渲染装配，都不会出现部件干涉的问题，炮身内壁做了简化处理，没有复刻复杂的膛线结构，因为作为外观展示类模型，内壁结构不会对外形展示产生影响，省略该部分结构可以有效降低模型的面数，提升场景加载与编辑的效率。轮组与支撑座的连接轴做了轴向定位凸台，装配后轮组不会出现轴向窜动，炮身与支撑座的接触面做了微小的防滑纹理处理，即使是采用光固化3D打印的光滑表面，也能保证炮身嵌装后不会出现滑动移位的问题。
