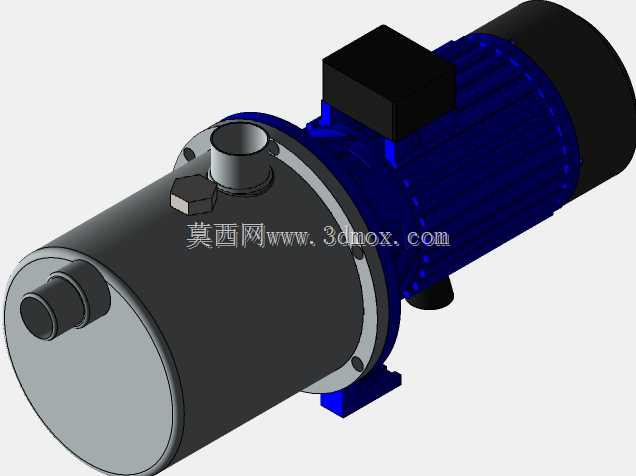

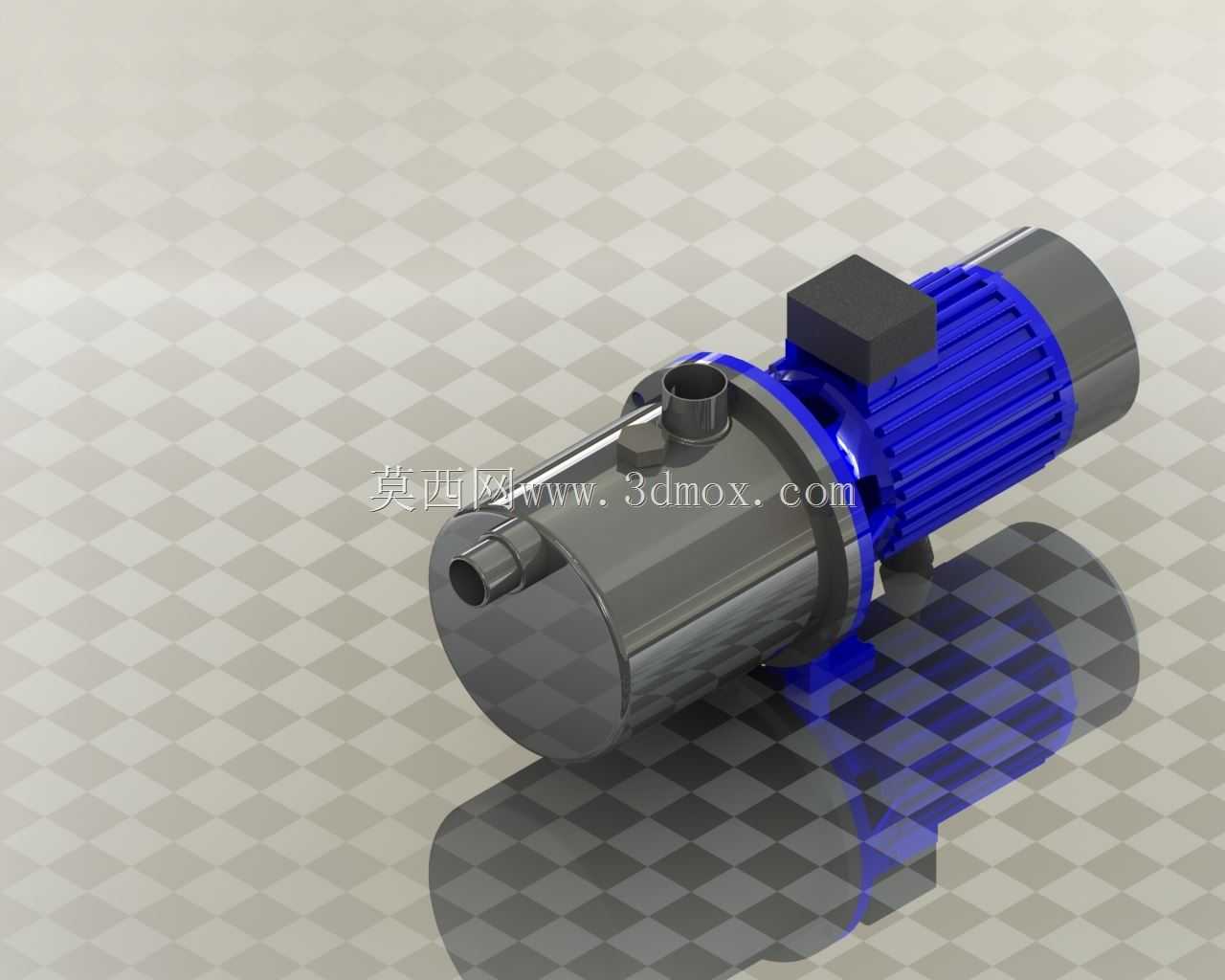

卧式单级离心泵结构三维设计模型

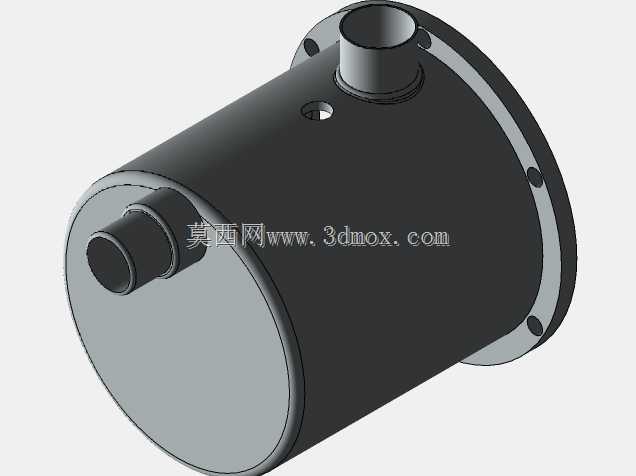

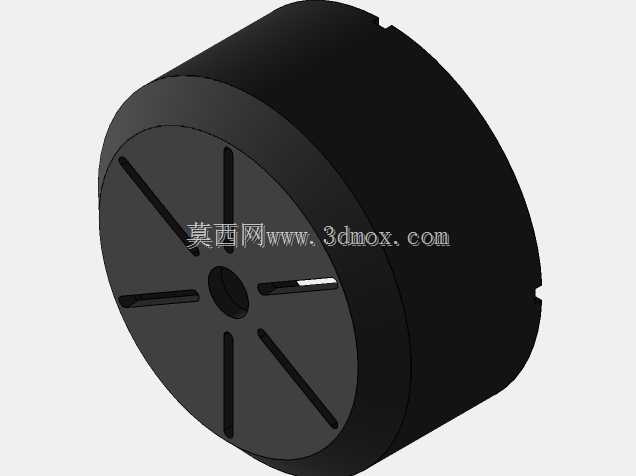

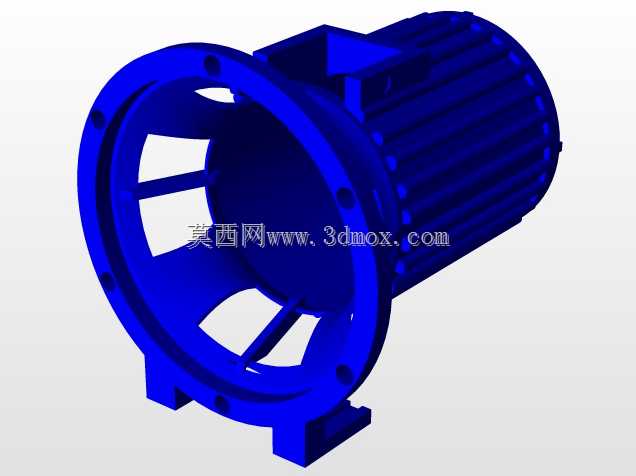

该模型还原的卧式单级离心泵，是民用供水、工业循环系统、小型化工流体输送场景里的常用流体输送设备，日常工况中主要承担清洁水、低粘度无颗粒腐蚀性介质的增压输送任务，常见于楼宇二次供水、暖通空调水循环、小型生产工艺流体循环、设备冷却供水等场景，适配入口压力不超过0.3MPa、介质温度0-80℃的常规输送工况。从结构设计逻辑来看，模型采用泵头与驱动电机直联共轴的布局，省去了传统联轴器传动的冗余结构，大幅压缩整机轴向安装尺寸，同时取消联轴器对中调整的安装工序，降低现场安装的调试难度，也减少了传动环节的功率损耗，直联结构的传动效率相比联轴器传动可提升3%左右，更适合安装空间紧凑的中小型流体输送工位。泵体部分采用端进顶出的流道布局，入口沿轴向水平设置，出口沿泵壳切线方向垂直向上布置，这种流道设计符合离心泵的流体运动规律，能减少流体在泵壳内的湍流损失，同时出口方向可根据现场管路走向调整安装角度，适配不同的管路排布需求。泵壳与电机的连接采用标准化法兰对接结构，连接止口的同轴度公差控制在0.02mm以内，保证泵轴与电机轴的同轴度要求，避免运行过程中出现偏磨、振动超标的问题。过流部件的设计上，叶轮采用闭式后弯叶片结构，叶片数量设置为6片，兼顾输送效率与抗气蚀性能，叶轮入口处设置密封环配合结构，减少叶轮与泵壳之间的容积损失，泵轴端采用机械密封结构，相比传统填料密封泄漏量更低，维护周期更长，适合长时间连续运行的工况。驱动端采用标准B3安装形式的三相异步电机，电机外壳设置轴向散热筋，配合电机尾部的散热风叶，可在连续运行时保证电机绕组温度处于合理区间，电机接线盒设置在泵体顶部，方便现场接线操作，同时避免管路泄漏的液体溅入接线腔引发安全隐患。安装边界方面，整机底部采用一体化铸造的安装底座，底座上设置四个长圆形安装孔，可适配一定范围内的安装位置偏差，安装时需保证底座平面的平面度公差不超过0.1mm/m，避免泵体安装后产生内应力导致运行振动超标。整机轴向尺寸控制在420mm左右，泵头中心高度为132mm，入口法兰通径为25mm，出口法兰通径为20mm，选型时可根据现场管路通径、扬程流量需求匹配对应功率的电机，模型完整还原了泵体的外部安装接口、各部件的装配关系，可直接用于设备布局的干涉检查、安装工位的空间规划，也可作为泵类产品结构设计的参考原型，帮助设计人员快速完成同类型产品的方案迭代。
