250W氧化铍法兰安装功率电阻结构

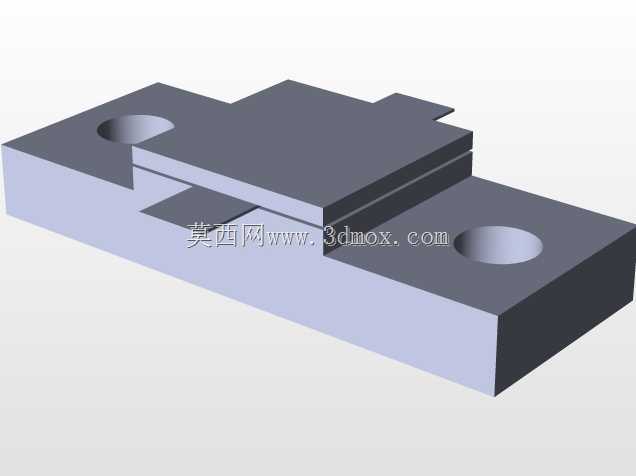

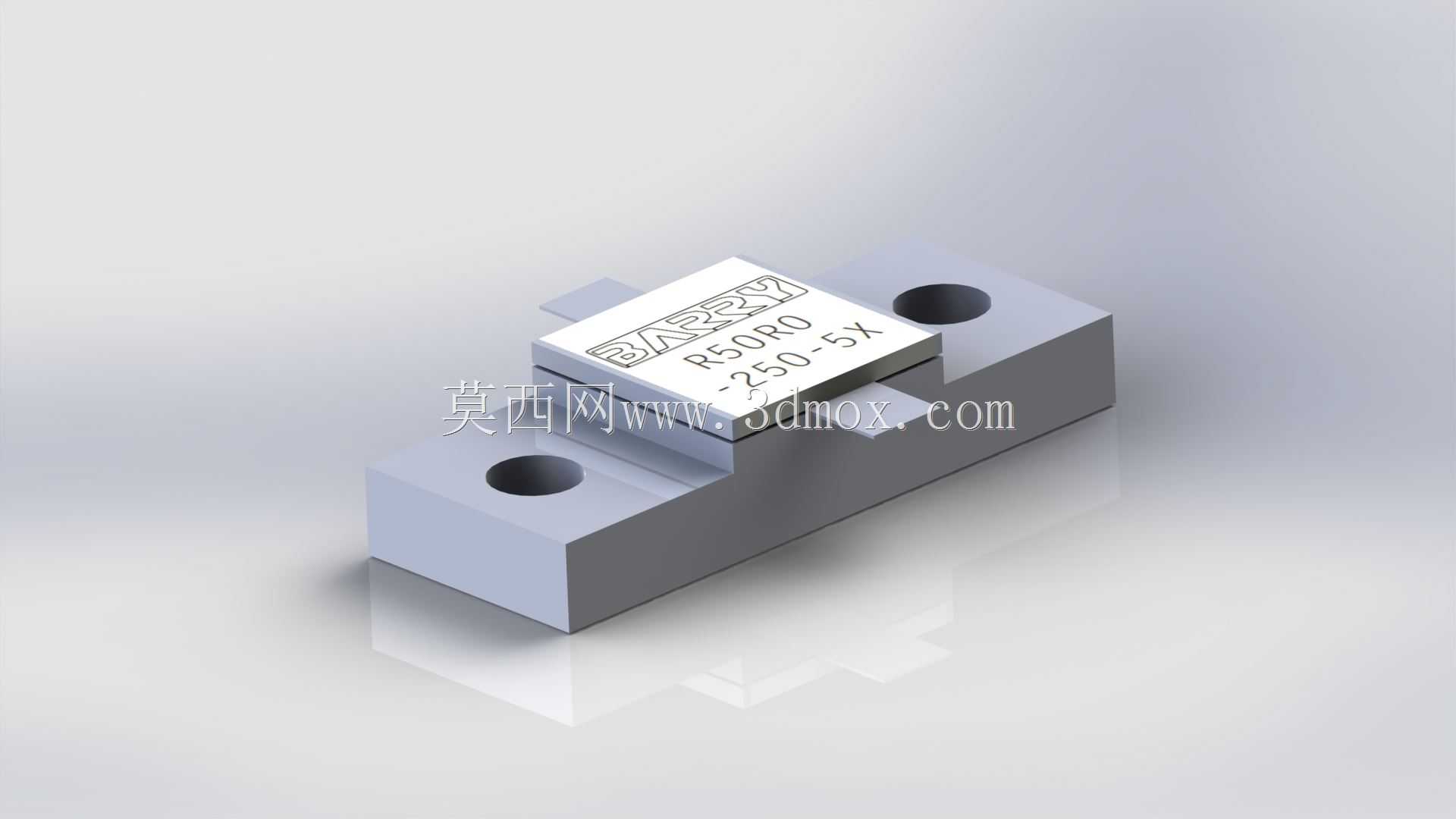

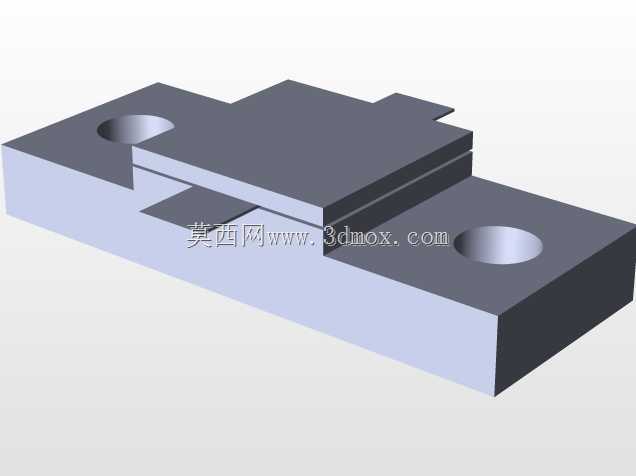

这类法兰安装式功率电阻，核心应用场景集中在高频射频功率回路、大功率电源泄放回路、工业伺服驱动的制动能耗吸收环节，也会在射频发射设备、医疗高频电源、工业加热控制设备中作为终端匹配或功率耗散元件使用。不同于普通引线式功率电阻，法兰结构的设计初衷就是解决大功率工况下的散热瓶颈，氧化铍陶瓷基材本身具备远超普通氧化铝陶瓷的导热系数，能将电阻体工作时产生的热量快速传导至底部法兰安装面，再通过外接散热基板或者设备金属壳体将热量散出，避免电阻体因过热出现阻值漂移、绝缘失效甚至烧毁的问题。从结构设计逻辑来看，整个元件采用一体化法兰基座设计，基座两侧预留的两个沉头安装孔，是直接对应设备安装面板的标准孔位设计，安装时无需额外加装固定支架，直接通过螺丝将法兰面与设备散热面紧密压合即可，安装孔的位置公差经过严格控制，能保证批量装配时的互换性，不会出现孔位错位无法安装的问题。电阻本体直接烧结在法兰基座的中心凸台上，凸台的高度经过精确计算，既保证电阻体与安装面之间的绝缘爬电距离满足高压工况要求，又能尽可能缩短热传导路径，降低热阻。电阻顶面的标识区域直接标注阻值与功率参数，方便装配和检修时快速识别元件规格，顶面的平整设计也不会干涉周边其他元器件的布局，在高密度安装的功率舱内可以有效节省安装空间。在实际选型使用时，需要重点关注法兰安装面的平面度，装配时要在法兰与散热面之间均匀涂覆导热硅脂，消除接触间隙带来的附加热阻，保证散热效率达到设计要求。这类电阻的安装边界需要预留足够的电气安全间隙，周边避免布置对温度敏感的精密元器件，防止电阻工作时的温升影响周边器件的精度。不同于绕线功率电阻存在的寄生电感问题，这类氧化铍基材的薄膜功率电阻寄生参数极低，在高频工况下不会出现额外的信号损耗或者参数偏移，尤其适合高频射频回路的匹配应用。整个结构没有多余的活动部件，机械强度高，抗振动冲击性能好，能适应工业现场、车载设备等存在持续振动的使用场景，长期工作的稳定性远高于普通封装的功率电阻。建模过程中需要重点还原法兰基座的安装孔位尺寸、中心凸台的高度、电阻体的外形轮廓，保证装配干涉检查时的准确性，尤其是沉头孔的深度与孔径参数，要匹配对应规格的沉头螺丝，避免出现螺丝头突出法兰面或者锁附不紧的问题。
