船舶三叶曲面推进螺旋桨结构设计

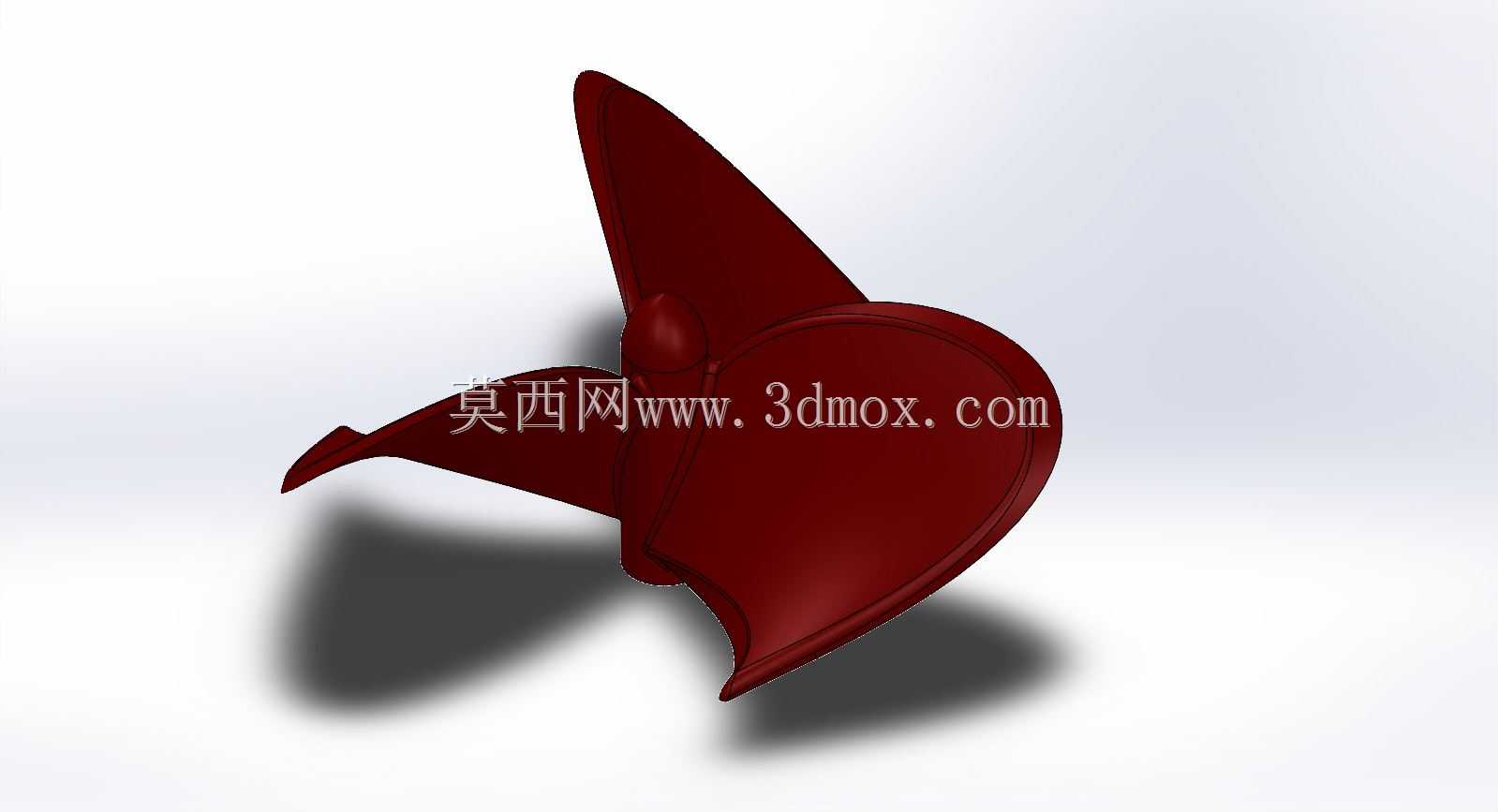

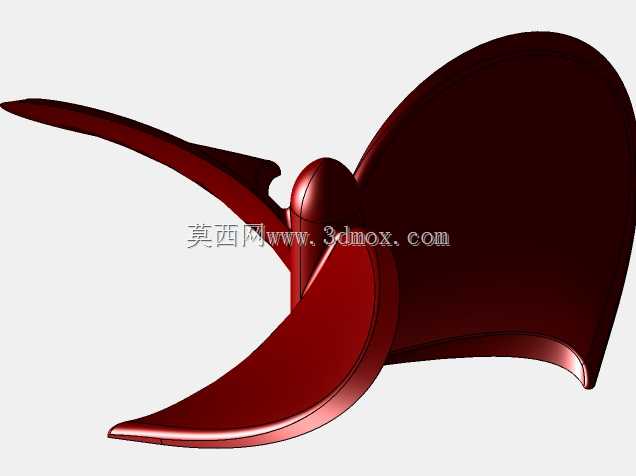

这款螺旋桨是船舶动力系统的核心推进构件，主要适配内河中小型运输船、近海作业渔船以及工程作业艇的艉部安装场景，直接承担将主机输出轴的旋转扭矩转化为船舶航行推力的作用，其水动力性能直接决定船舶的航速表现、航行能耗与机动操控性。从设计逻辑来看，整个桨体采用三叶大侧斜曲面构型，区别于常规等螺距桨叶的设计，每一片桨叶的导边、随边都做了连续顺滑的曲面过渡，叶根位置与桨毂衔接处做了大圆角加厚处理，避免长期受交变水流冲击产生应力集中，降低桨叶根部疲劳断裂的风险；桨叶从根部到叶梢的厚度呈线性递减趋势，叶梢边缘做了薄化收边处理，能够有效降低桨叶旋转过程中产生的梢涡空泡，减少航行过程中的振动与水下噪声，同时提升推进效率。桨毂部分采用锥孔配合平键的安装结构，安装端面预留有锁紧螺孔，能够与船舶艉轴实现精准同轴配合，安装时需要保证桨毂锥面与轴体锥面的接触面积达到75%以上，避免运转过程中出现松动打滑；桨毂的外径尺寸控制在适配常规艉轴密封装置的范围内，不会与艉管、密封环等周边部件产生安装干涉，整体轴向安装长度也匹配中小型船舶的艉部安装空间，不需要额外改造艉轴架结构即可完成换装。实际应用中，这类曲面螺旋桨在重载工况下的推力表现更稳定，当船舶满载航行时，桨叶曲面能够更好地贴合水流流向，减少水流滑脱损失，相比同直径的普通螺旋桨，在相同主机功率下能够提升约8%的推进效率，同时在船舶转向、倒车工况下，三叶构型的受力更均衡，不会出现明显的推力偏心，能够降低舵机的操控负荷。建模过程中，桨叶的曲面是通过多组不同半径处的翼型截面放样生成，每个截面的螺距角、拱度都经过水动力计算校准，既保证曲面的光顺性满足流体力学要求，也兼顾了铸造加工的工艺可行性，桨叶表面的曲率连续无突变，后续铸造完成后只需要做简单的表面打磨即可达到使用要求，不需要复杂的五轴精加工，能够降低生产制造成本。
