十七世纪远洋船舶用立式绞盘结构

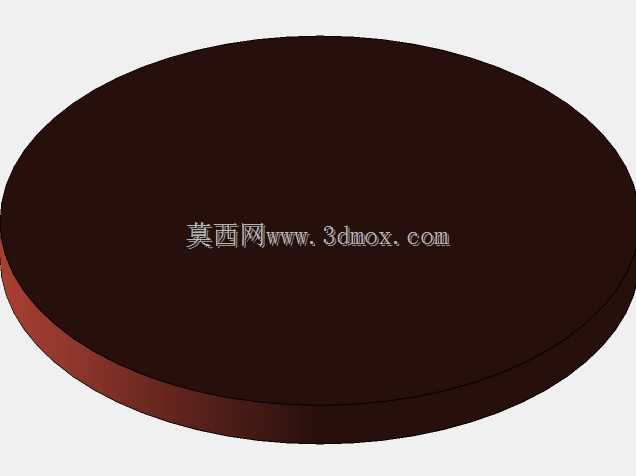

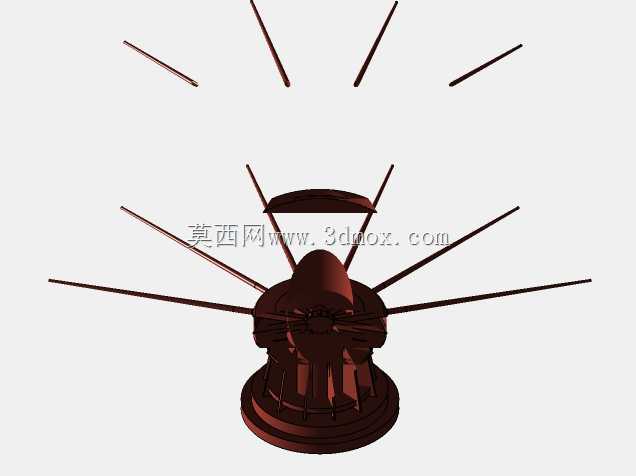

这类立式绞盘是风帆时代远洋船舶甲板上的核心系泊与帆装操作设备，主要布置在船舶主甲板靠前或中部的开阔作业区域，周边预留足够的操作空间供多名船员协同施力，避免作业时绳缆与甲板其他舾装件产生干涉。从结构设计来看，该绞盘采用下粗上细的锥台形基座，基座底部带有一圈加宽的安装法兰，法兰上预留均匀分布的安装孔位，可通过螺栓直接固定在甲板的加强结构上，安装时需要保证基座轴线与甲板面垂直，偏差控制在合理范围内，避免收放绳缆时绞盘体受力偏载导致结构变形或卡滞。绞盘主体的卷筒部分做了适配多股绳缆的防滑处理，表面的凸起筋条可以增大与绳缆的摩擦力，防止大拉力下绳缆打滑，卷筒上方的挡盘结构可以限制绳缆的缠绕范围，避免绳缆向上脱出卷筒引发作业事故。向外辐射布置的多根推杆是人力驱动的施力部件，推杆长度经过适配人体操作力矩的设计，多名船员同时推动推杆转动时，可通过减速增扭的结构原理放大输入力矩，足以拉动满载状态下的锚链或者粗直径的帆缆，满足起锚、系泊、调整帆装角度等大拉力作业需求。设计这类仿古绞盘结构时，首先要考虑甲板的承载边界，基座的安装尺寸需要匹配甲板下方的加强筋布局，将作业时的大拉力直接传递到船体主结构上，避免局部甲板受力过大产生变形；其次要考虑绳缆的缠绕容量，卷筒的有效高度需要适配常用绳缆的直径与单次作业的缠绕长度，保证绳缆可以分层有序缠绕，不会出现乱绳、咬绳的情况；推杆的布置角度与安装高度也要适配船员站立操作的姿态，降低长时间作业的疲劳感，同时推杆端部做了圆滑处理，避免操作时磕碰受伤。这类绞盘除了常规的系泊、起锚用途外，在风帆时代还承担了吊装甲板重型货物、调整重型帆桁位置的功能，是当时船舶上少有的可以提供大拉力输出的人力操作设备，其结构可靠性直接关系到船舶停靠、航行操作的安全性，因此所有受力部件的结构强度都留有足够的安全余量，可适应海上高湿高盐的恶劣作业环境，长期承受交变拉力载荷也不易出现结构失效。在建模还原这类结构时，需要重点关注各转动部件的配合间隙，保证绞盘体绕基座转动顺畅无卡滞，推杆与卷筒主体的连接结构要做加强处理，匹配大推力下的受力需求，基座法兰的安装孔位要与甲板加强结构的位置一一对应，还原真实的安装逻辑。
