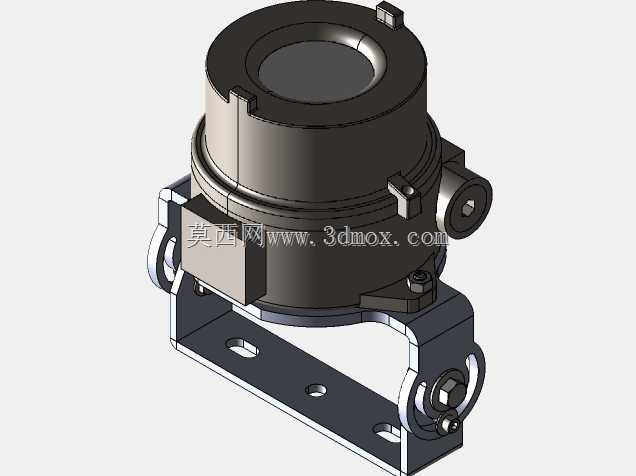

防爆1080p昼夜观察摄像机结构设计

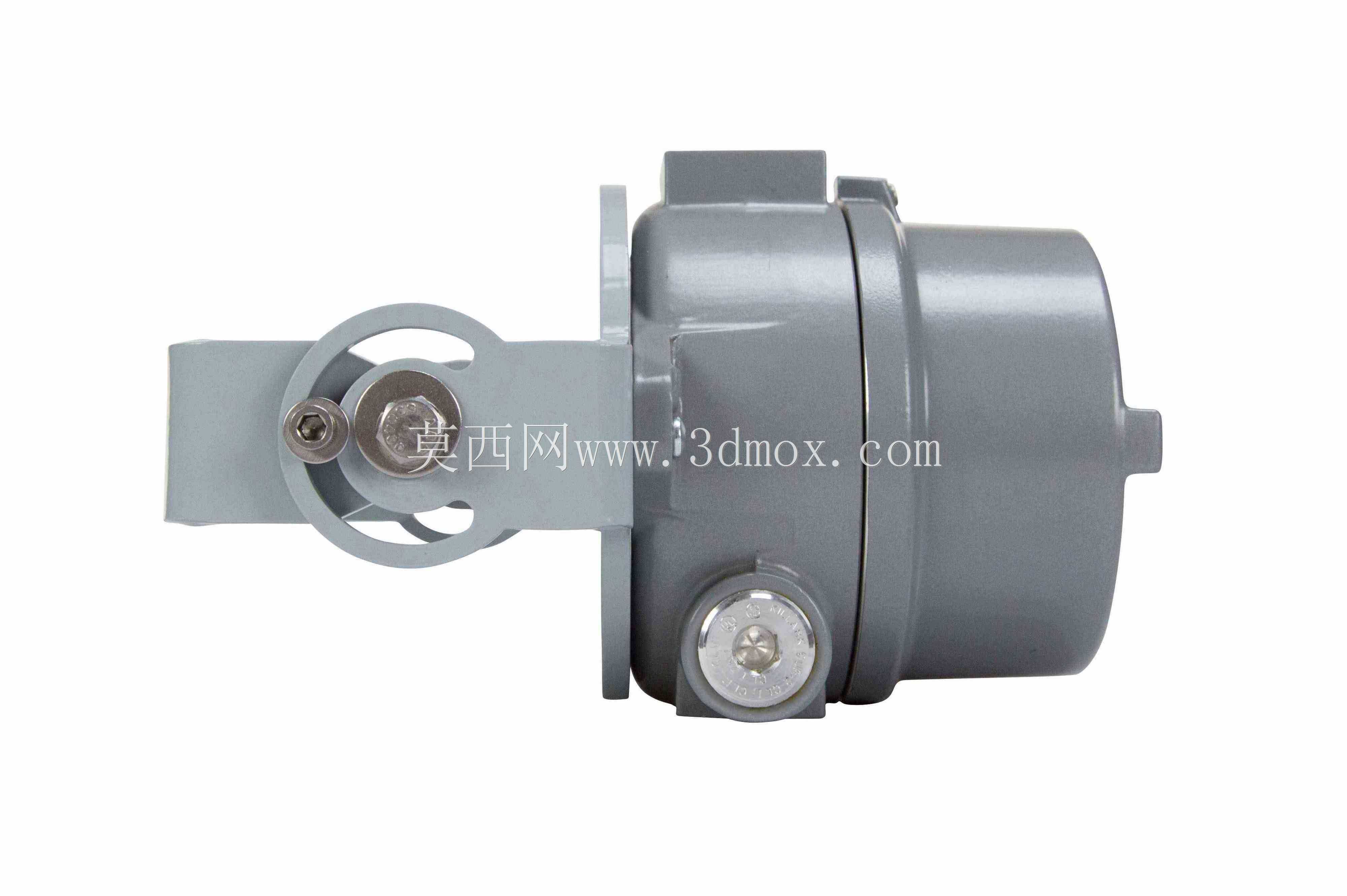

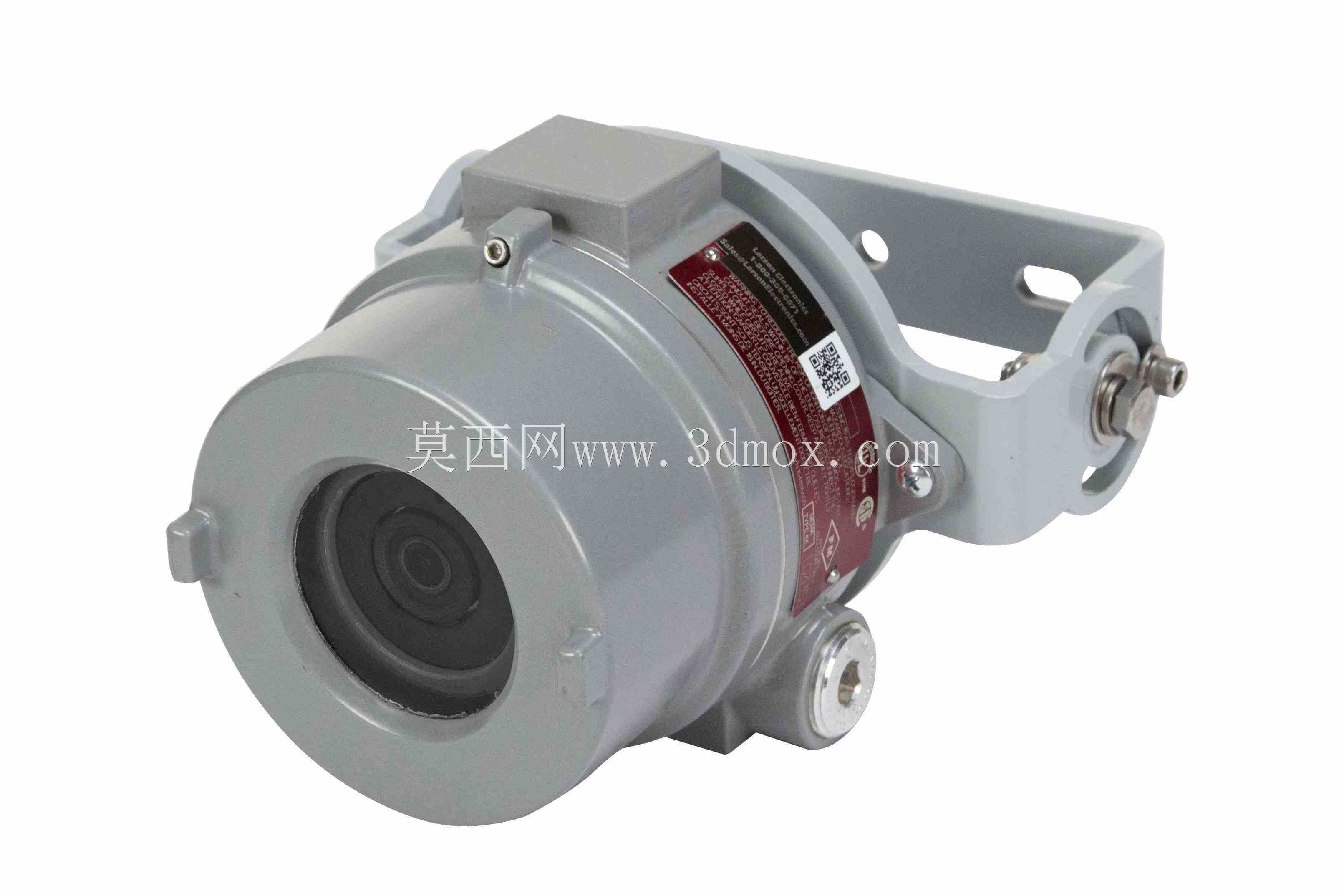

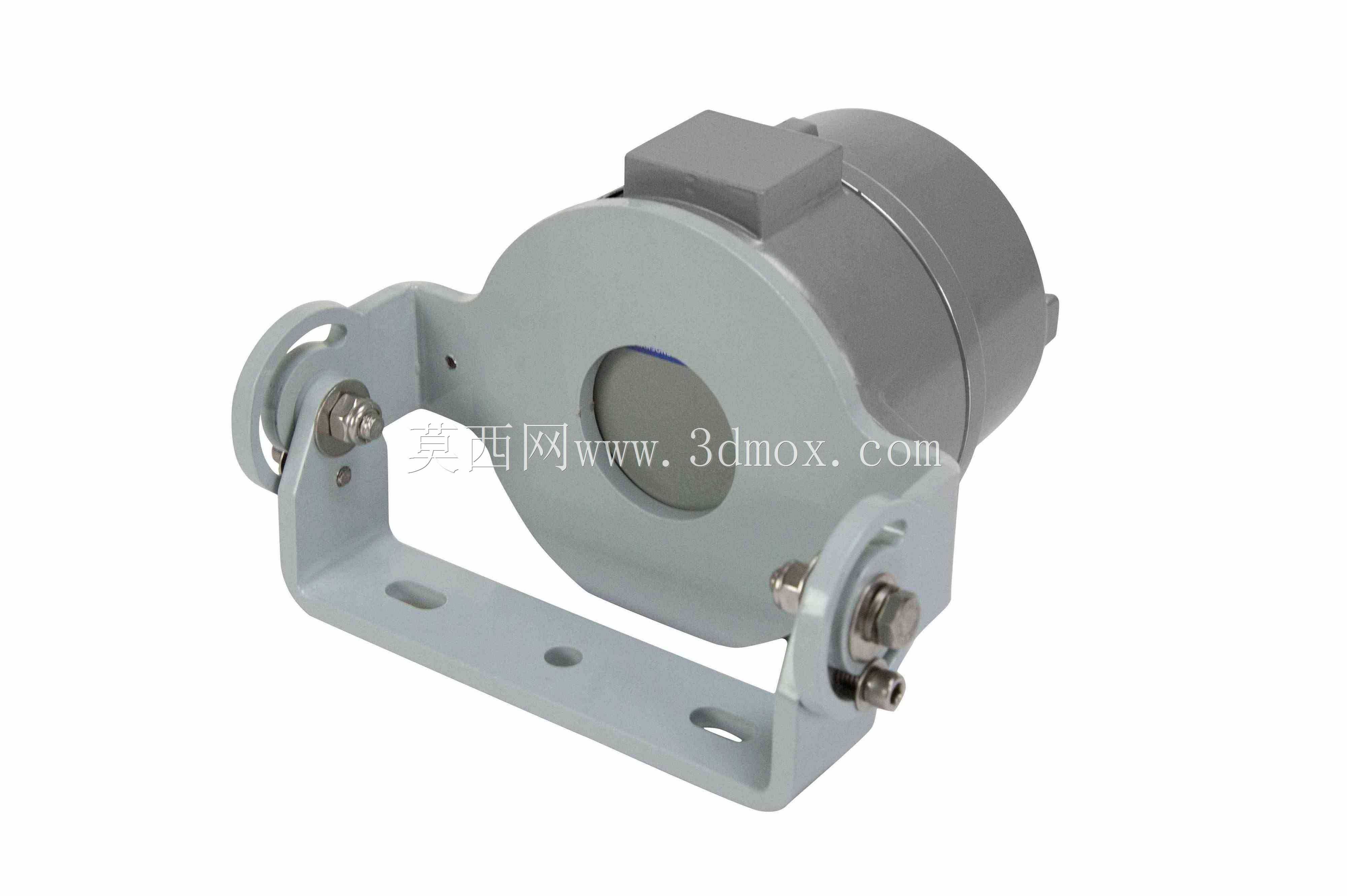

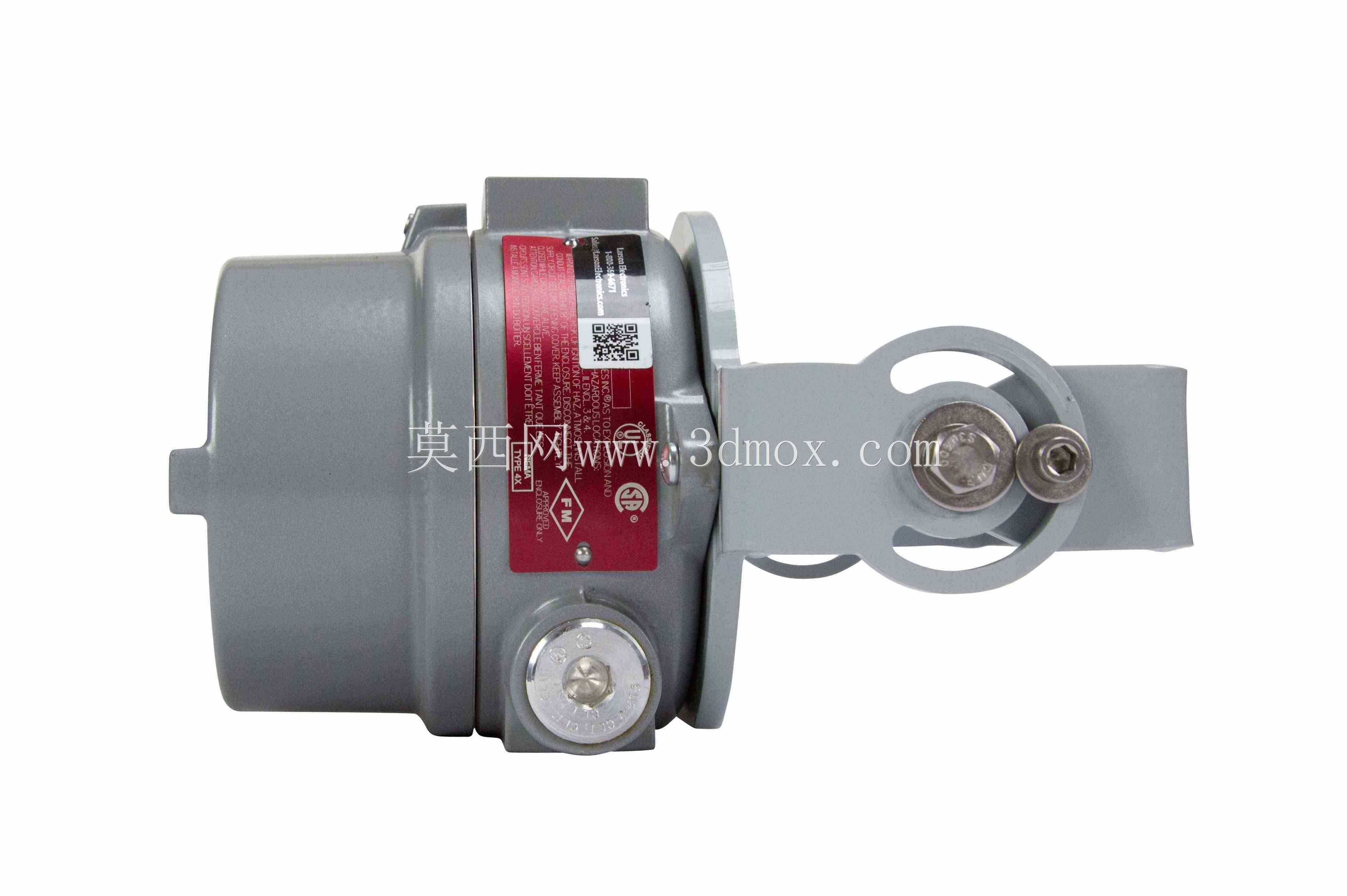

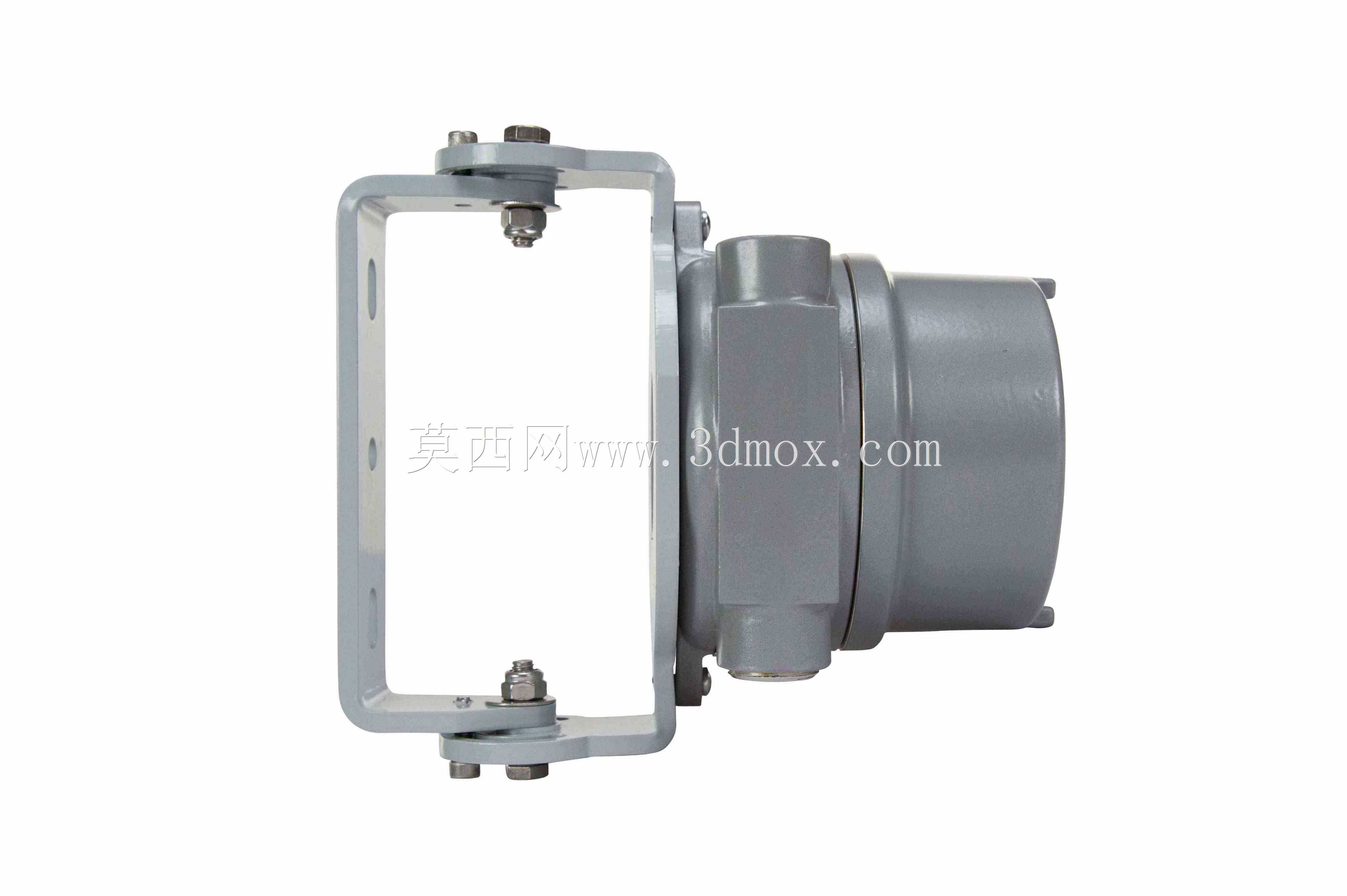

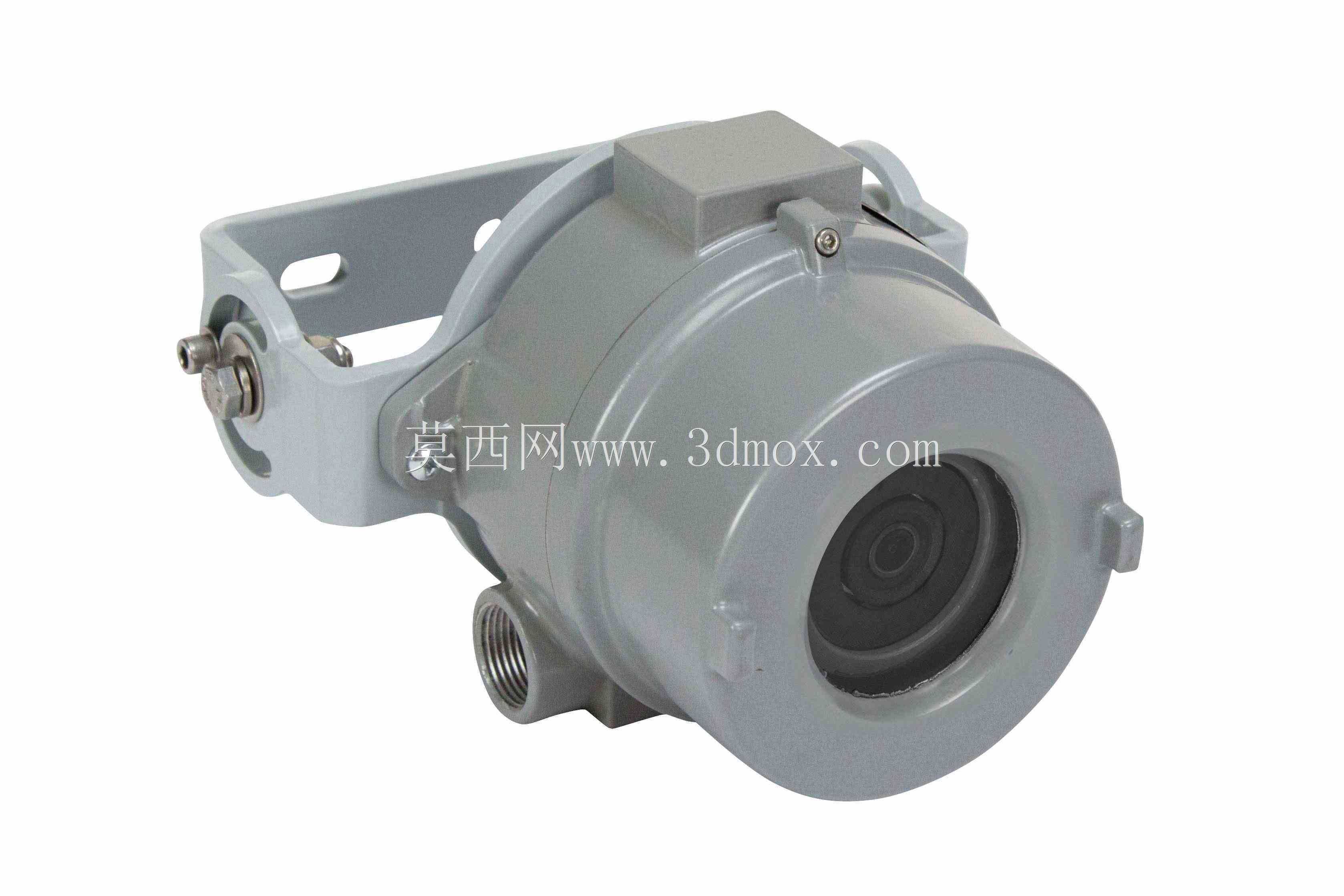

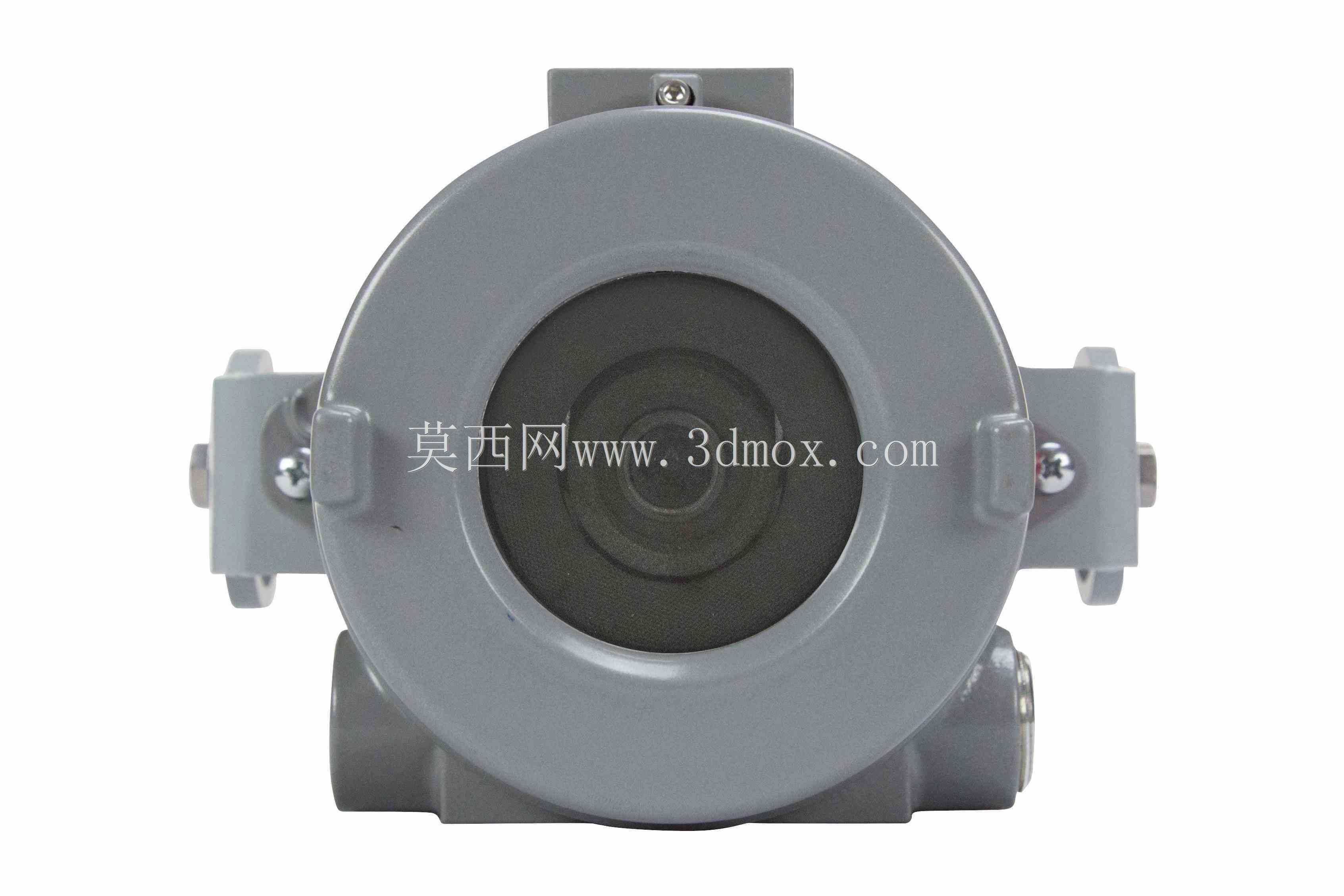

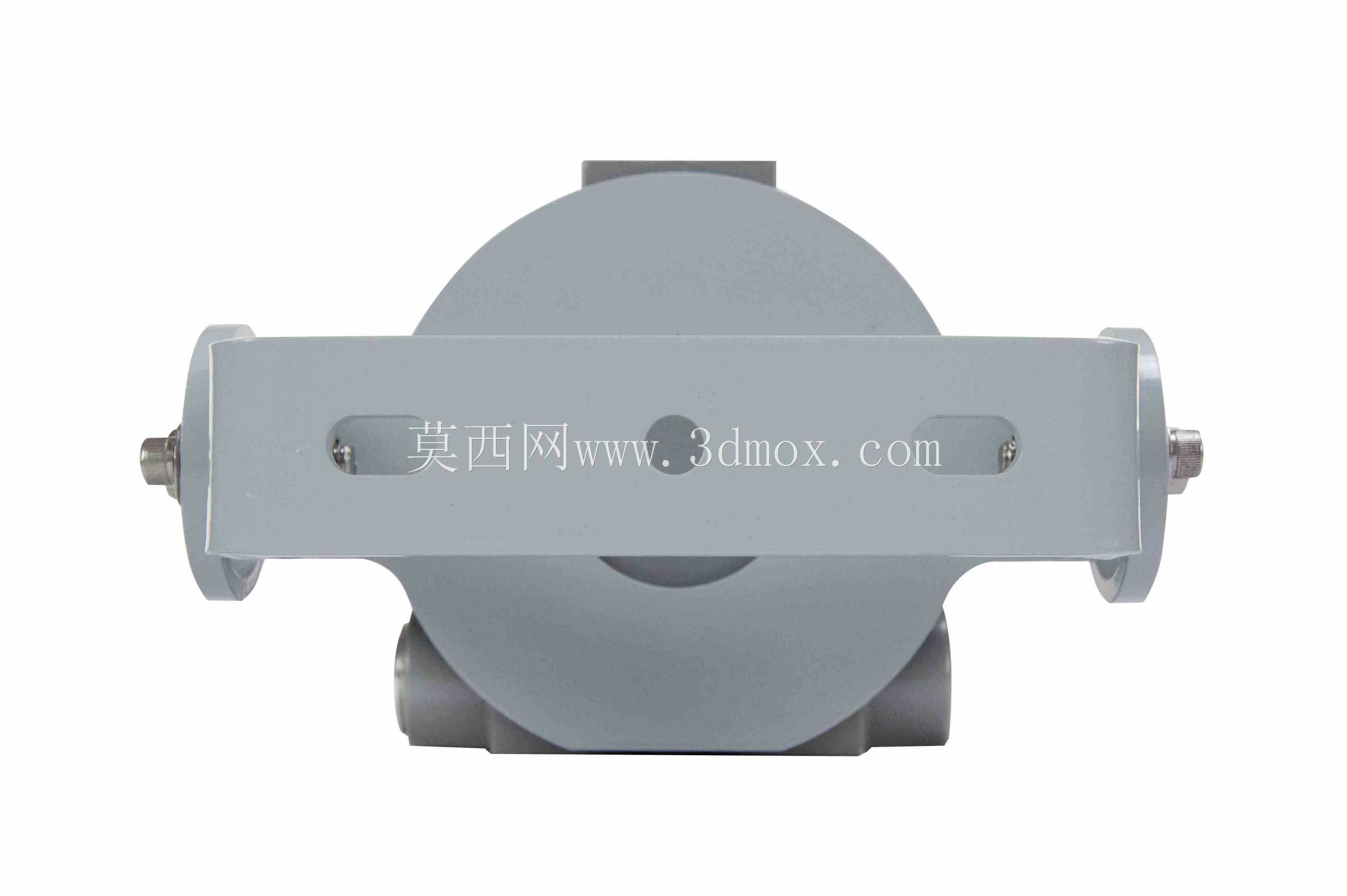

该防爆观察摄像机主要面向存在易燃易爆介质的工业危险场景设计，可覆盖储罐区、反应釜周边、化工装置巡检通道、油气装卸作业点等常规监控设备无法布设的区域，满足危险场所远程可视化巡查的需求，替代人工进入高危区域完成设备状态核查、作业过程监督、异常泄漏初判等工作，降低现场巡检人员的作业风险。设备整体采用隔爆型壳体结构设计，主体外壳为不锈钢材质，满足防爆场景下的抗冲击、耐腐蚀要求，壳体结合面做隔爆间隙处理，可承受内部可燃性混合物爆炸产生的压力，同时阻止内部爆炸火焰向壳体外部的危险环境传递，符合危险区域电气设备的防爆设计逻辑。成像端配置3.6mm定焦90°广角镜头，可覆盖较大范围的监控视野，固定镜头配置省去了变焦机构的复杂隔爆处理，提升设备在恶劣工况下的运行可靠性，内置1/3英寸CCD感光元件，低照度下灵敏度可达1勒克斯，配合红外LED补光阵列，可在环境照度降至预设阈值时自动切换红外补光模式，实现零照度环境下的清晰成像，红外补光有效距离可达50米，满足夜间及暗光场景的监控需求。设备采用单电缆供电与信号传输设计，仅需一根五芯绞合线即可完成电源接入与视频信号输出，电缆通过3/4英寸防爆电缆接头接入壳体内部接线腔，接线腔与成像腔体做隔爆分离设计，现场接线时无需打开成像端的密封腔体，避免破坏内部光学元件的密封状态，降低现场安装调试的复杂度。安装端配置可调节万向支架，支架与壳体采用螺栓紧固连接，支架上设置两个固定螺孔用于与安装面固定，松开支架锁紧螺栓即可调整设备的水平旋转角度与俯仰倾斜角度，调整到位后拧紧螺栓即可完成定位，无需额外配置定制安装附件，适配墙面、支架、设备外壁等多种安装界面。设备供电兼容120/240V AC 50/60Hz通用工业电压，内置信号转换模块，可将同轴电缆传输的视频信号转换为标准BNC接口输出，直接对接常规工业DVR存储设备，无需额外配置防爆信号转换装置，降低整套监控系统的布设成本。壳体外部设置接地端子，满足防爆电气设备的接地要求，镜头端配置钢化玻璃保护视窗，视窗与壳体之间采用耐高温密封胶圈做密封处理，整体防护等级满足户外露天安装的防雨、防尘要求，可在多粉尘、有腐蚀性气体的户外环境长期稳定运行。
