可调节C1D1防爆150W高湾LED灯具结构

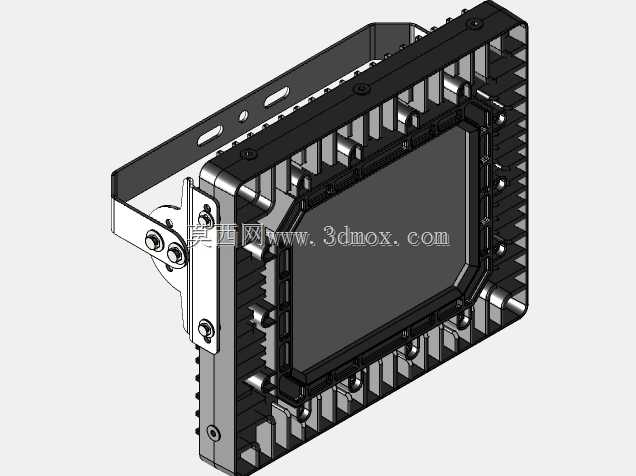

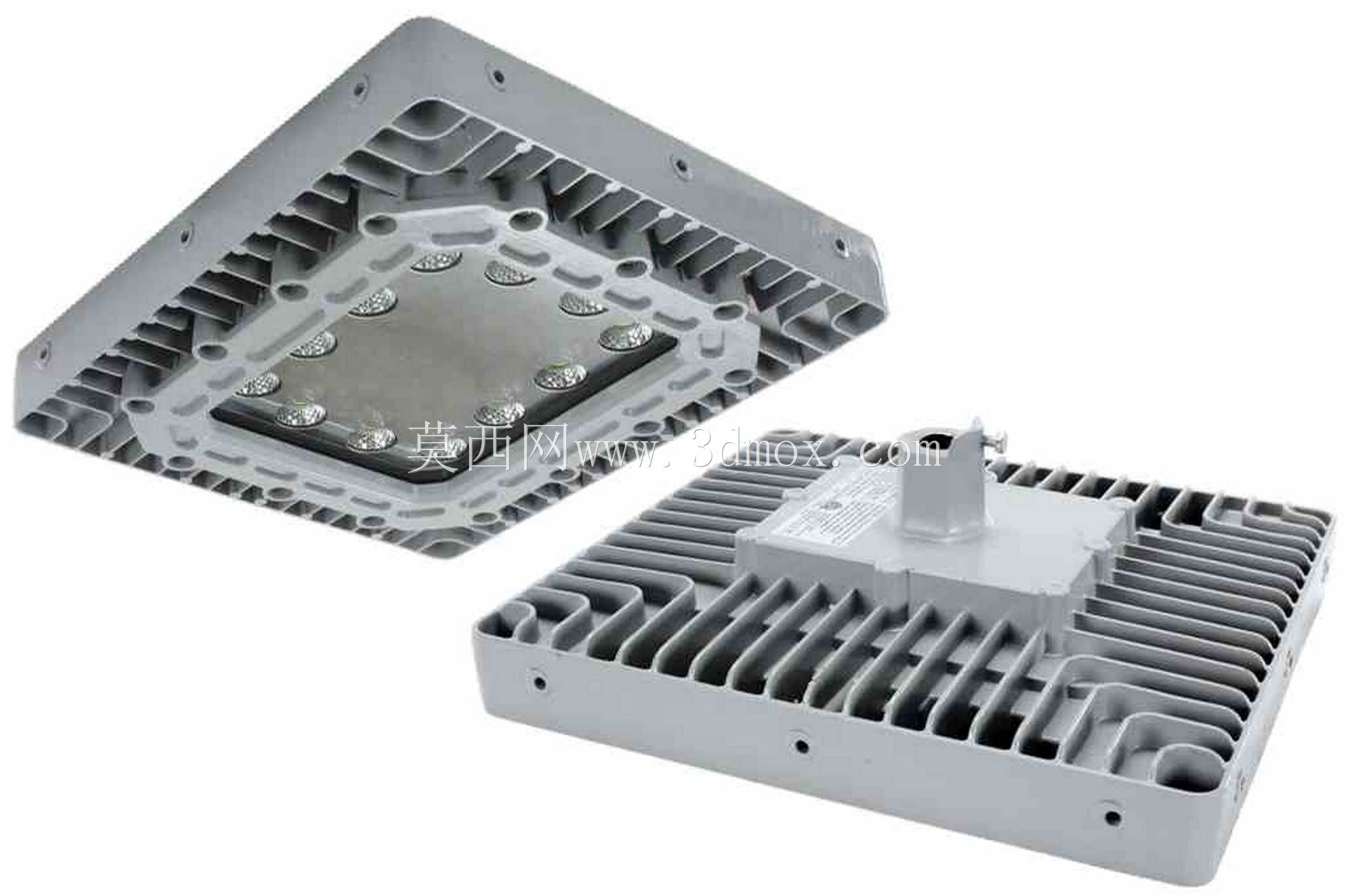

　　这款防爆高湾LED灯具的三维结构，核心面向存在易燃易爆气体混合物的危险作业场景设计，覆盖油漆喷漆摊位、化工生产车间、油气存储库区这类Class I Division 1级防爆区域，这类场景对电气设备的隔爆性能、运行可靠性有着严苛要求，普通照明设备一旦产生电弧或表面温度超标，极易引发燃爆事故。从结构设计逻辑来看，整体采用无铜铝合金压铸成型的分体式壳体，分为上盖散热段与下盖光源腔体段两部分，两者通过周边均匀分布的紧固螺栓实现密封压合，接合面加工有符合隔爆要求的止口结构，能够保证内部光源腔即使出现燃爆，火焰也不会通过接合面间隙引燃外部环境的爆炸性混合物。

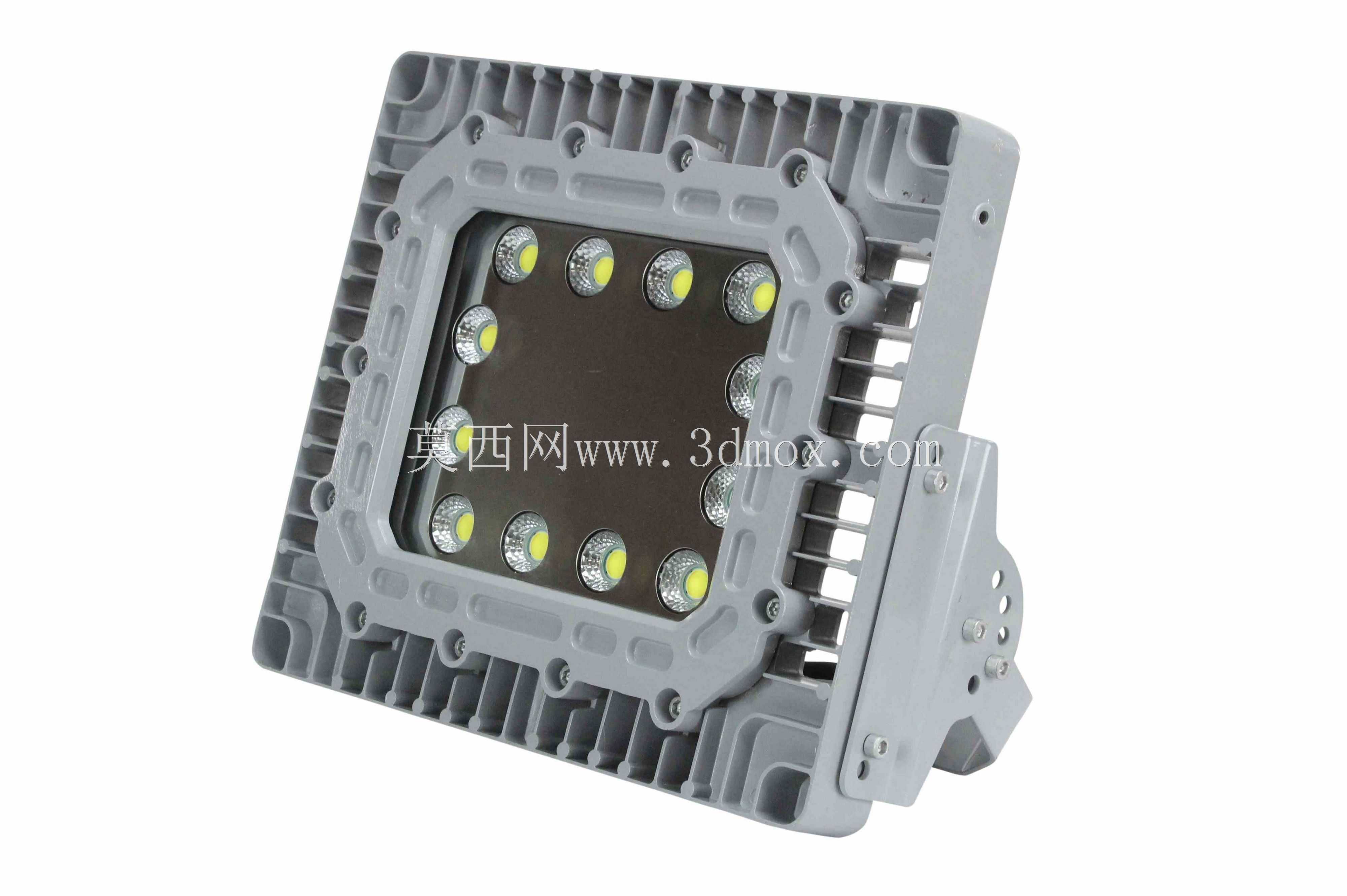

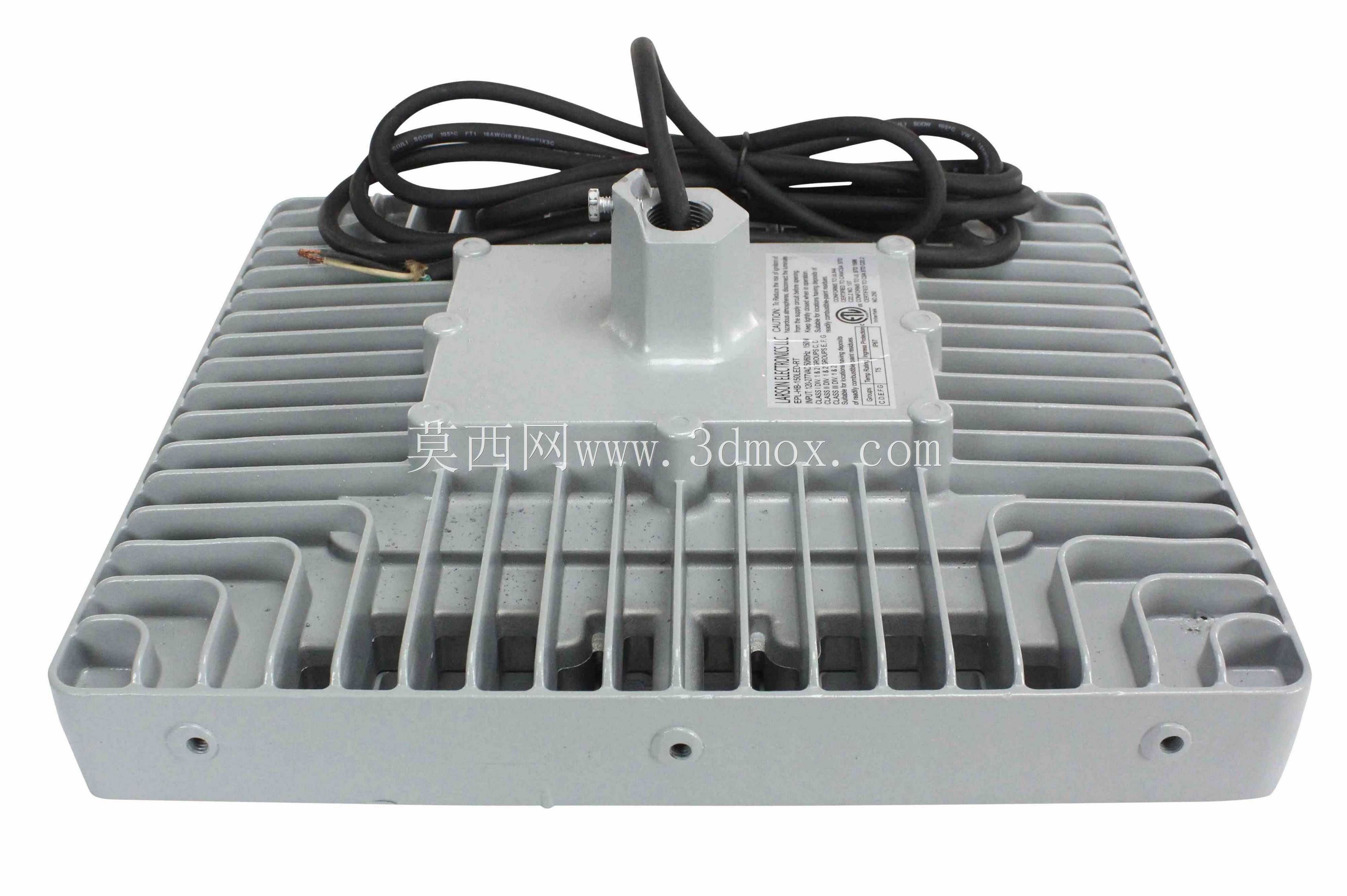

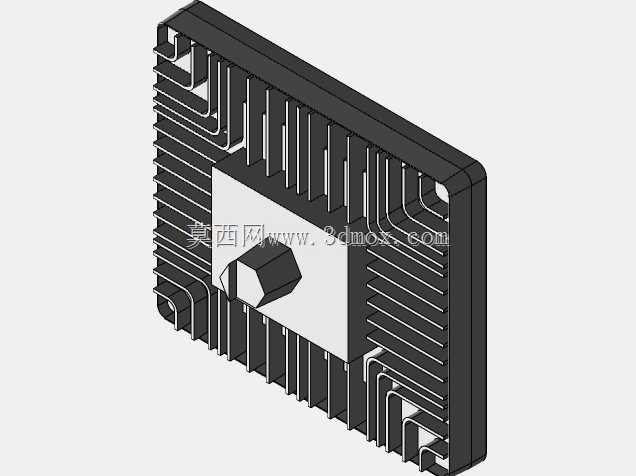

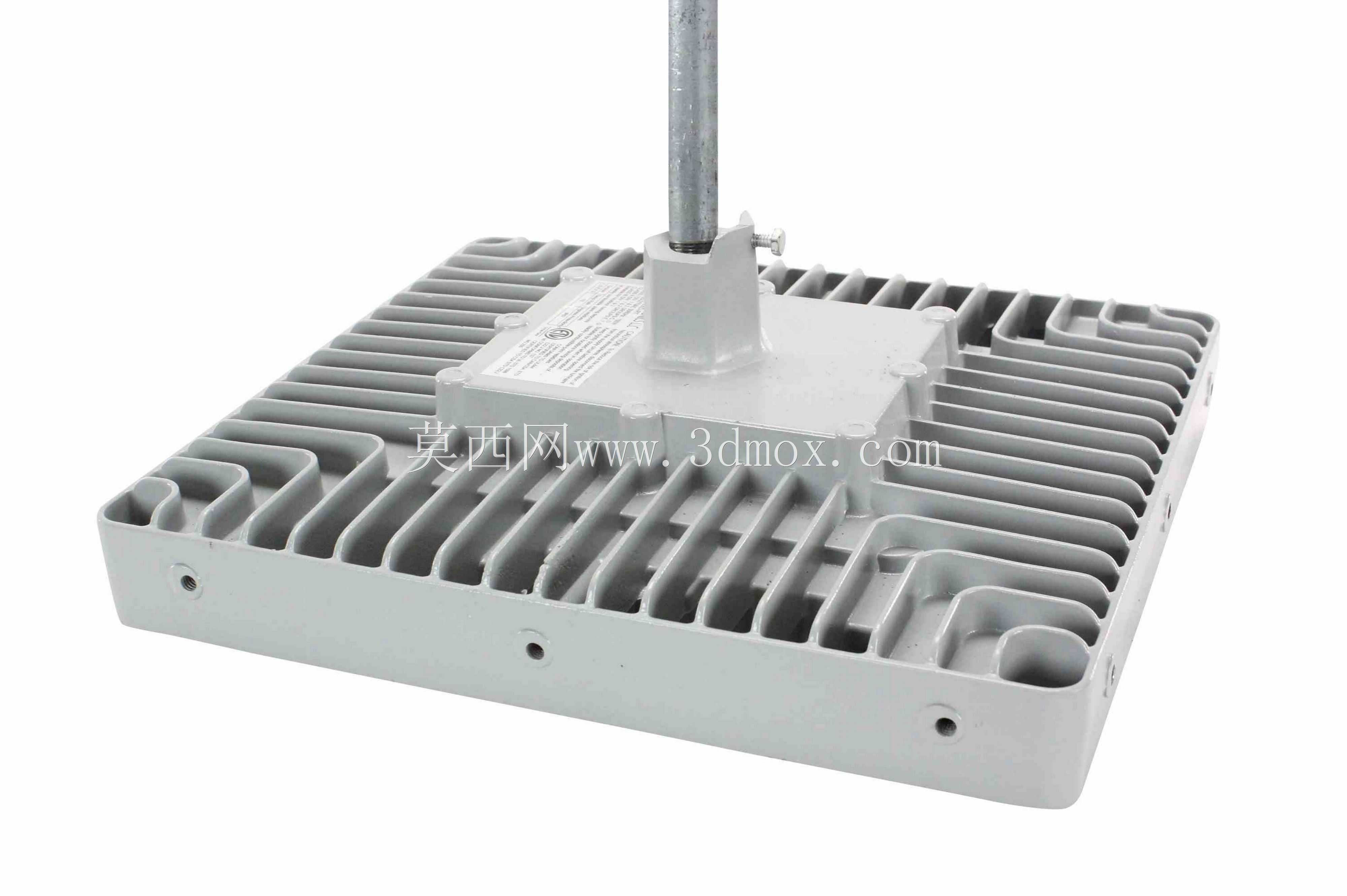

　　散热结构是这款灯具设计的核心重点，上盖壳体外侧一体铸造成型密集排布的平行散热鳍片，鳍片厚度、间距经过热仿真优化，既保证足够的散热面积，又避免粉尘、漆雾在鳍片间隙堆积影响散热效率，能够将LED光源工作时产生的热量快速传导至外部环境，保证光源腔内部温度始终处于元器件允许的工作范围内，让整灯在额定功率下可实现80%以上的光通维持率，大幅降低长期运行的光衰速率。光源腔体内部采用分仓式PCB板布局，12块独立的LED驱动板与光源板分为多组独立回路，单组回路出现故障时其余回路仍可正常工作，避免整灯突然熄灭造成作业区域失光，提升危险场景下的照明可靠性。

　　调光功能的结构适配方面，灯具预留了0-10V调光信号的接线通道，接线端子设置在独立的隔爆接线腔内，与光源腔完全分隔，外部控制线路无需打开光源腔体即可完成接线，避免维护过程中外界易燃易爆气体进入光源腔。调光功能支持0到10V电压信号对应全亮度到最低暗度的平滑调节，无频闪问题，可根据作业场景的实际照明需求灵活调整输出亮度，适配不同作业工序的照度要求，同时也能在非满负荷运行时进一步降低器件工作温度，延长整灯使用寿命。

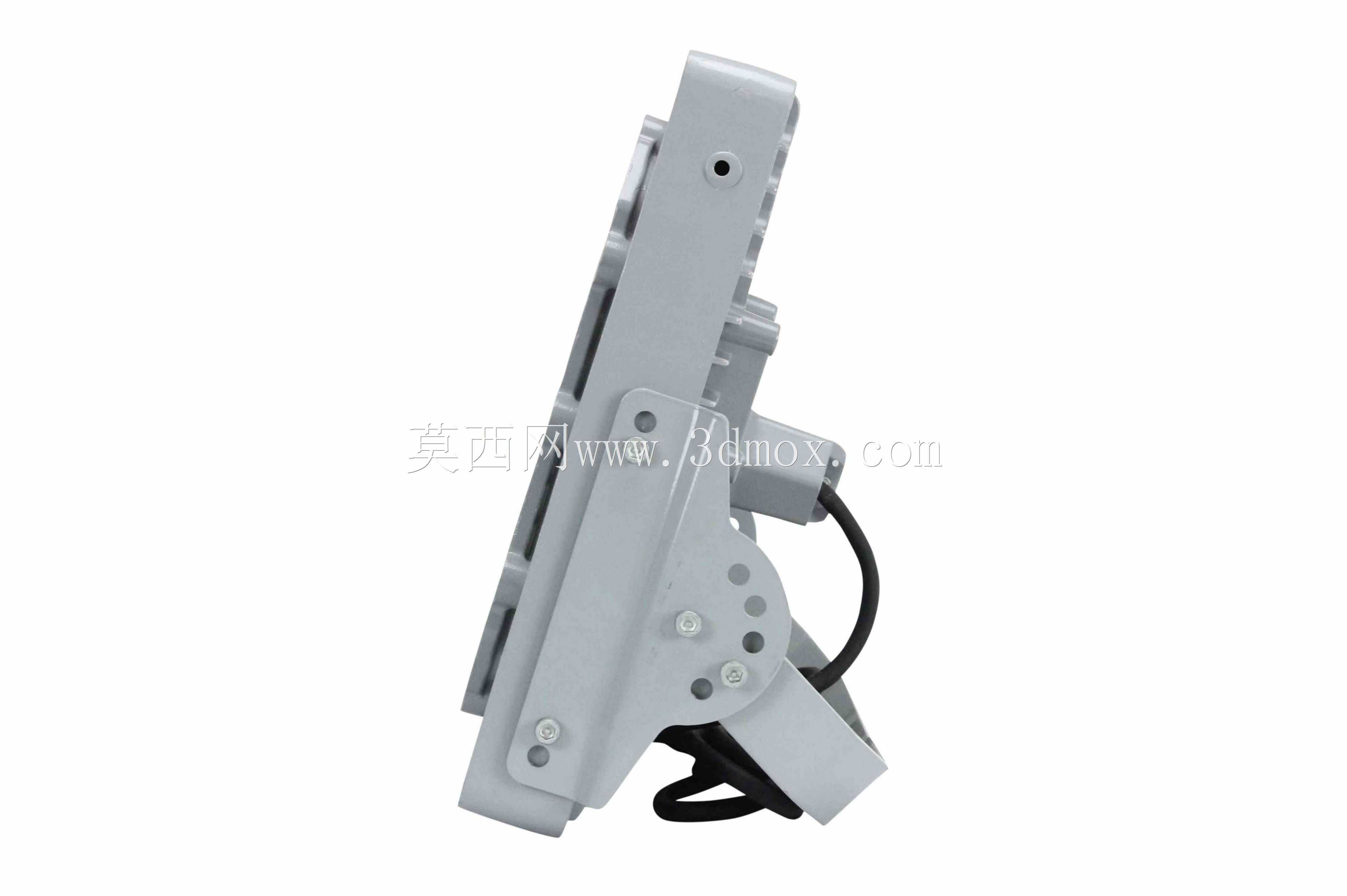

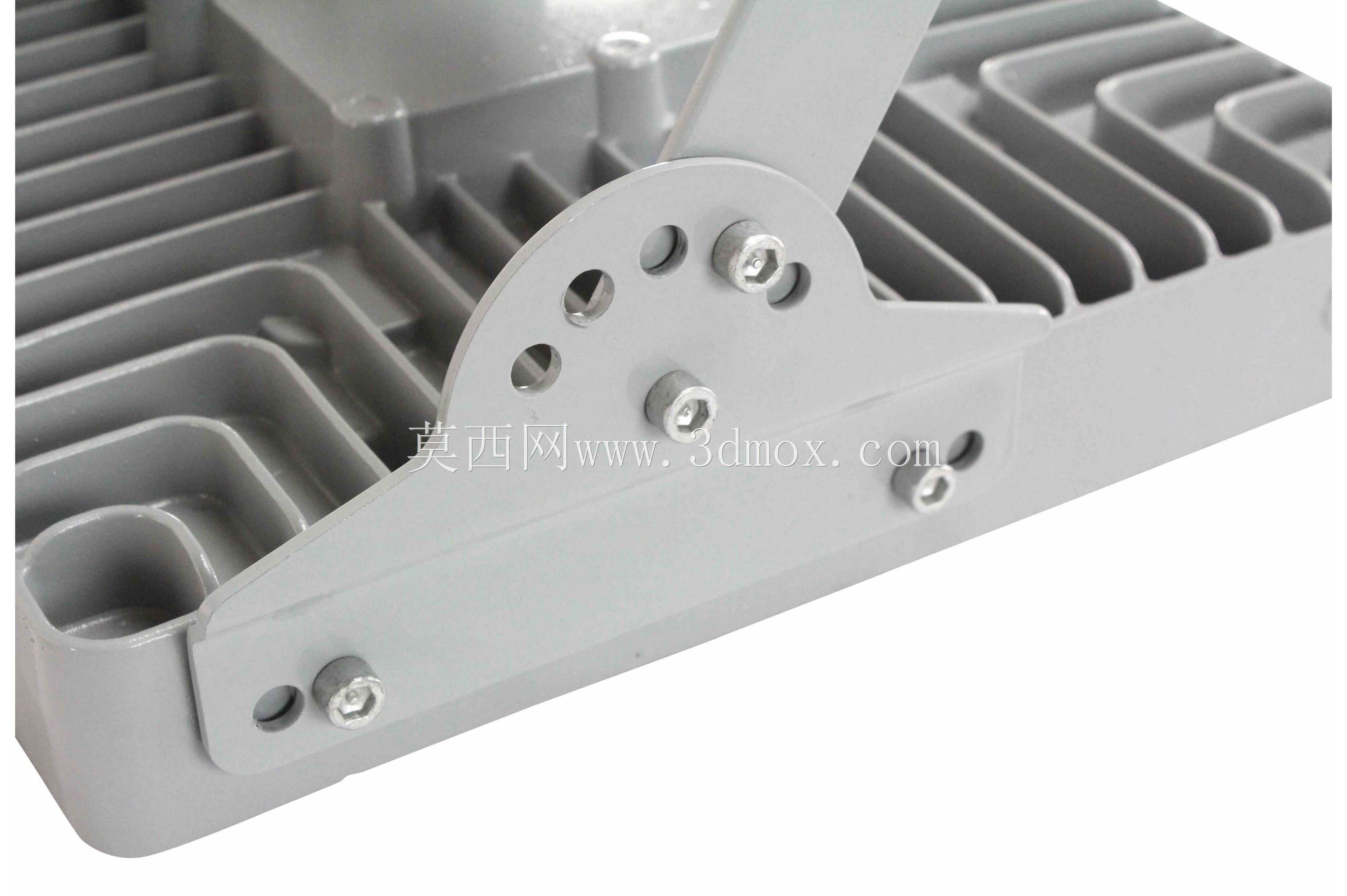

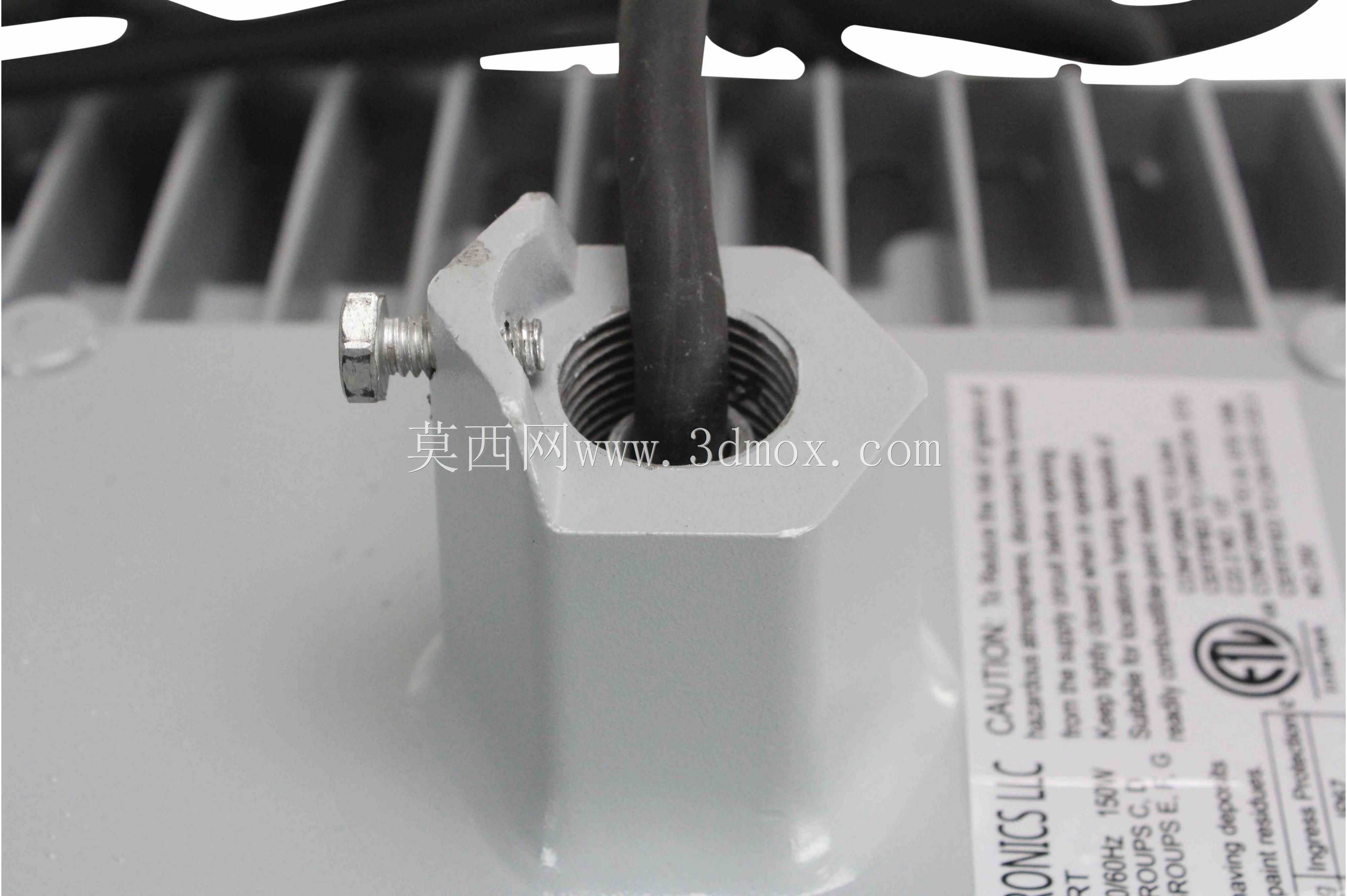

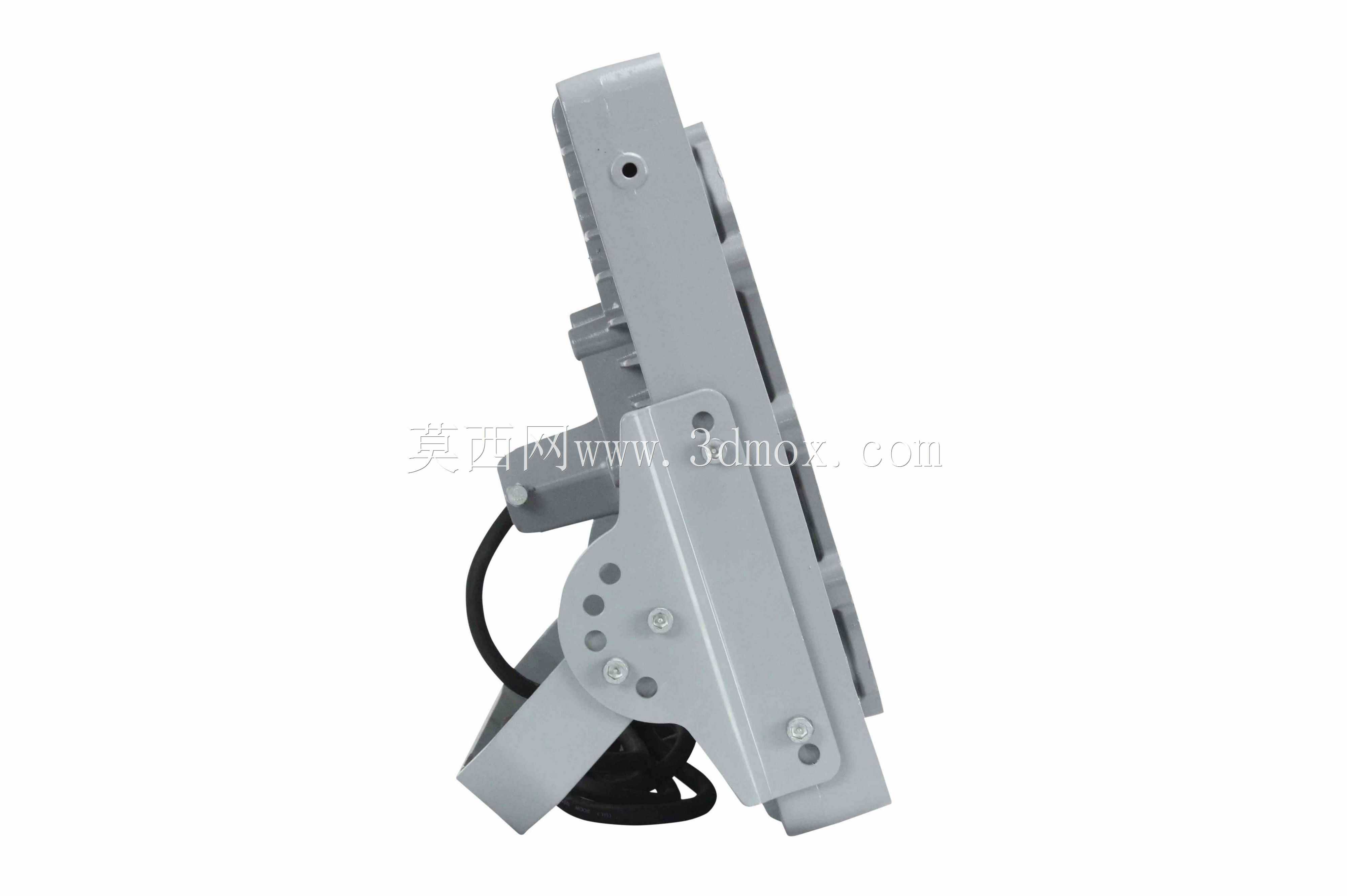

　　安装边界与外形尺寸上，灯具整体为方形结构，壳体周边预留的安装孔位适配标准的吊杆、壁挂、吸顶多种安装支架，安装孔的孔距、孔径符合工业防爆灯具的通用安装规范，可直接替换同功率等级的老旧白炽灯、金属卤化物灯、高压钠灯安装位，无需重新打孔布设安装点位，降低老旧厂区照明改造的施工成本。灯具的出线口采用防爆密封格兰头，适配常规口径的防爆穿线软管，保证线缆引入位置的隔爆密封性能。

　　从实际使用的结构细节来看，灯具外表面做了防静电粉末喷涂处理，既提升壳体的耐腐蚀性能，适应喷漆车间内漆雾、溶剂腐蚀的使用环境，也避免壳体表面积累静电产生放电隐患。光源腔的透光件采用高强度钢化玻璃，通过密封压圈固定在壳体上，密封件选用耐老化的硅橡胶材质，长期在高低温交变环境下也不会失去密封弹性，保证腔体的防护等级满足户外、高湿、多粉尘场景的使用要求。整体结构没有多余的外露凸起部件，外形线条流畅，减少作业过程中磕碰损坏的概率，也不易积尘积污，降低日常维护的清洁难度。
