150瓦防爆高海湾LED照明灯具结构设计

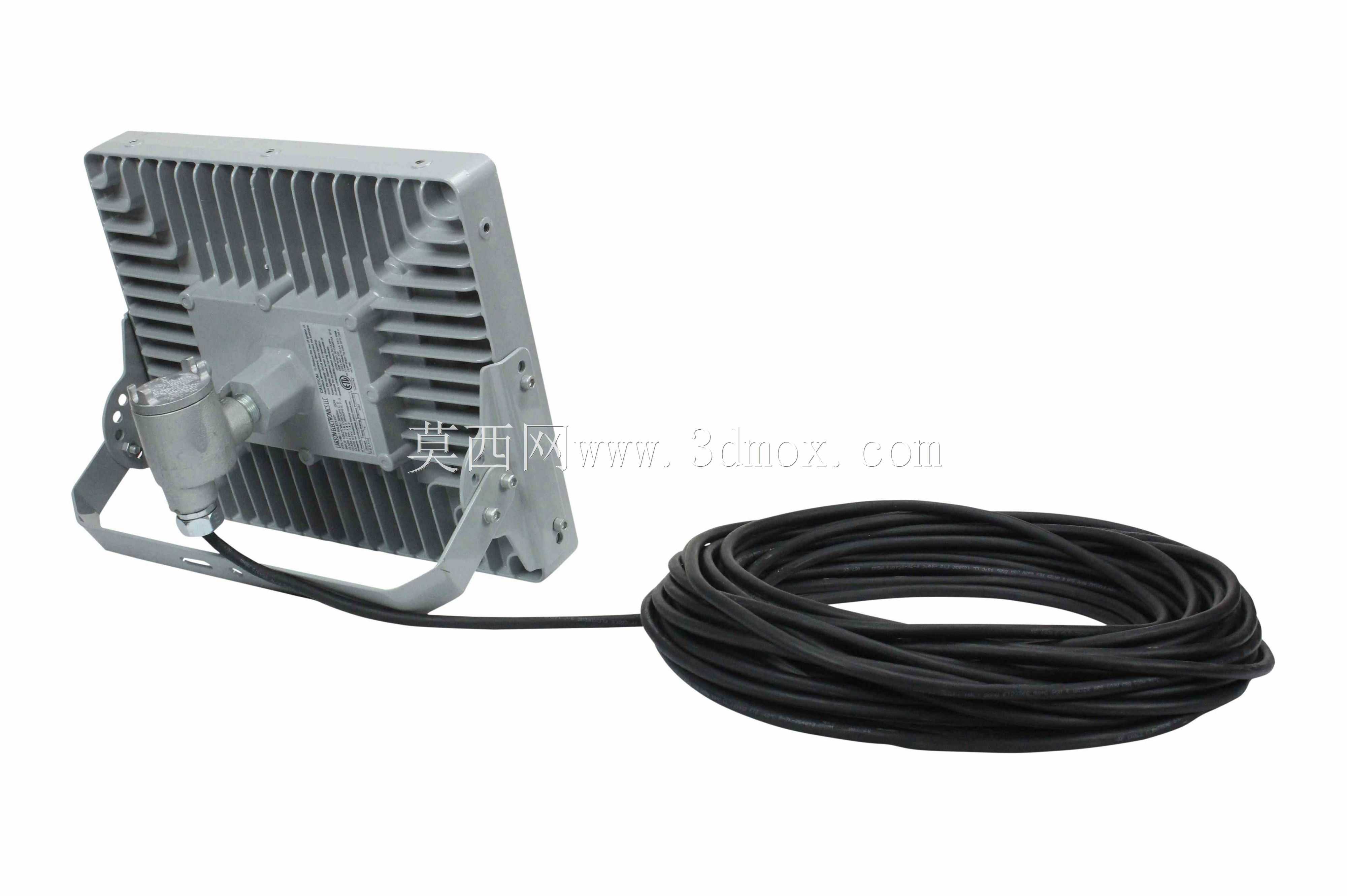

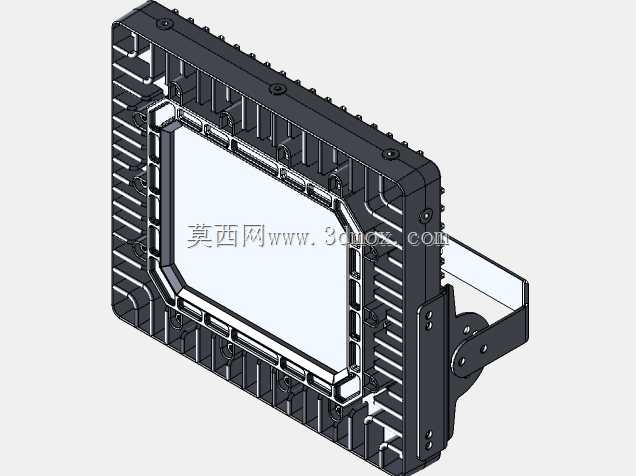

　　这款防爆LED灯具的三维结构，核心面向存在易燃易爆气体、粉尘的高危作业场景做适配设计，常见的应用区域包含石油炼化厂区的户外作业区、船舶海工的甲板高危区域、喷涂烤漆作业工位、井下采掘作业面以及化工仓储的装卸区域，这类场景对灯具的防爆性能、抗冲击能力、长期运行可靠性都有远高于普通民用照明的硬性要求。从结构设计逻辑来看，灯具整体采用无铜铝合金压铸成型的壳体，表面做粉末涂层处理，既满足防爆壳体的强度要求，也能抵御沿海高盐雾、化工区腐蚀性气体的长期侵蚀，壳体外部设计了一体化的散热鳍片结构，没有额外拼接的散热部件，减少了结构连接点的同时，能将LED灯珠工作产生的热量快速传导到外部环境，避免内部热量堆积影响电子元器件寿命。

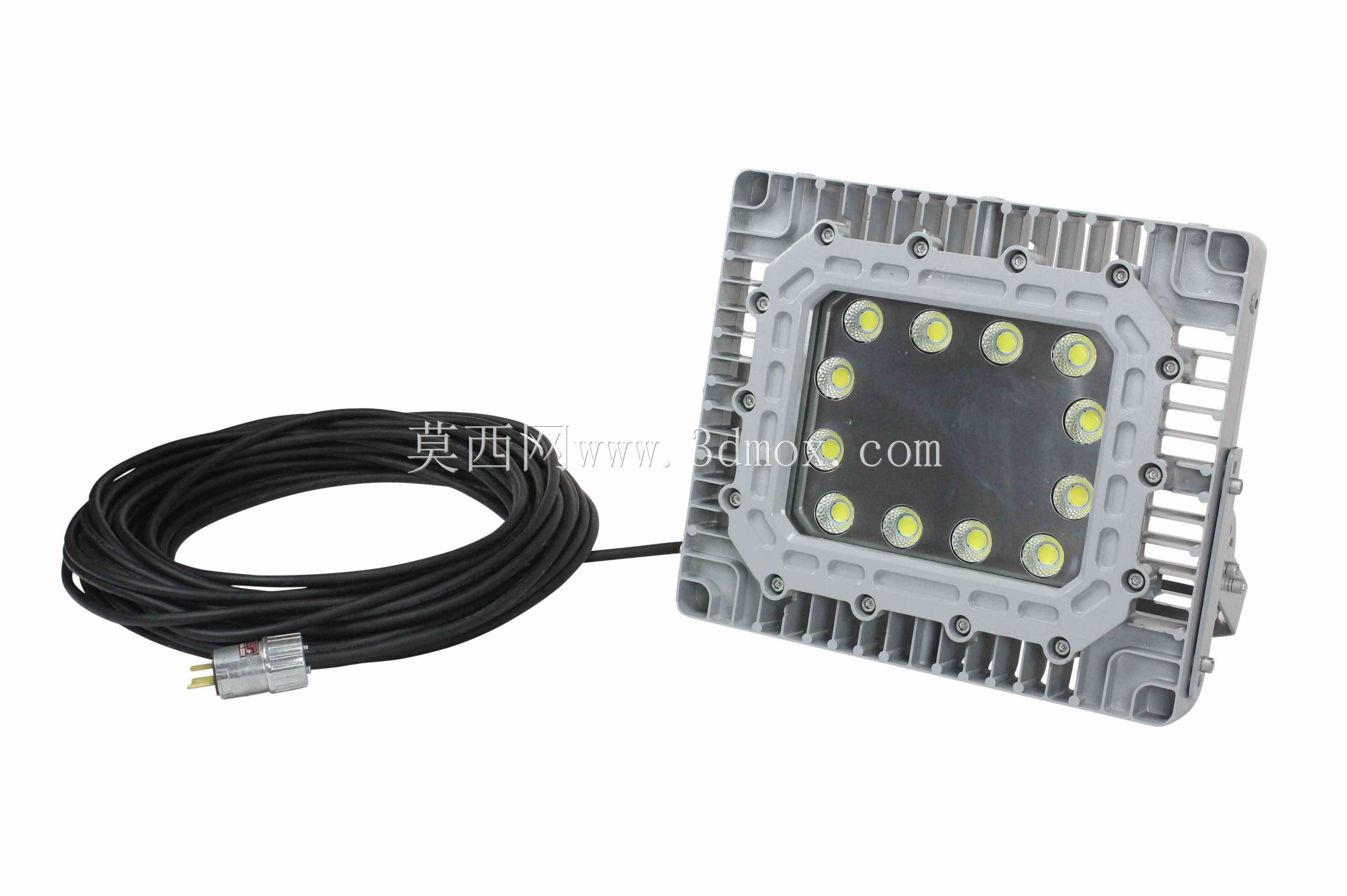

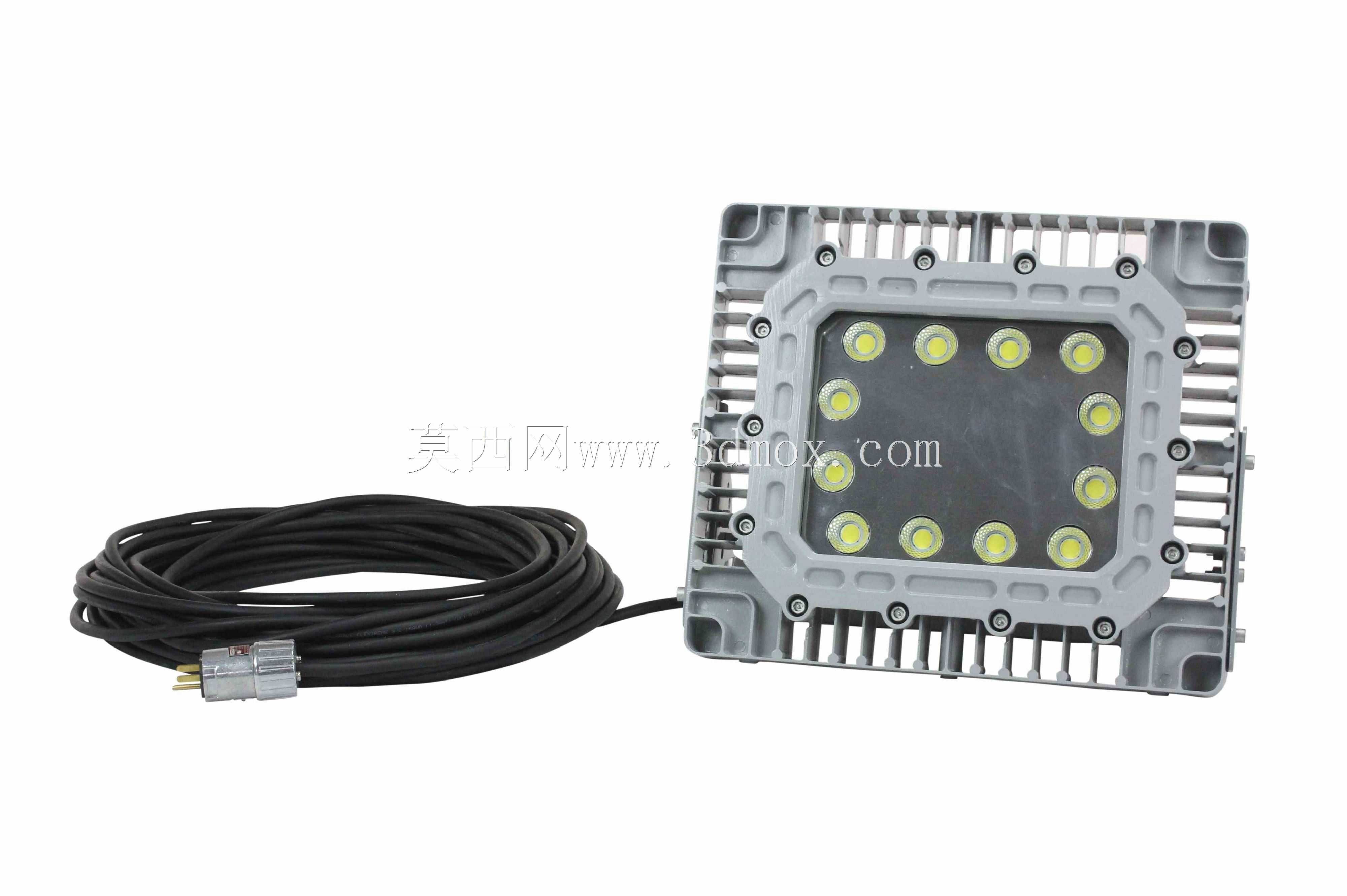

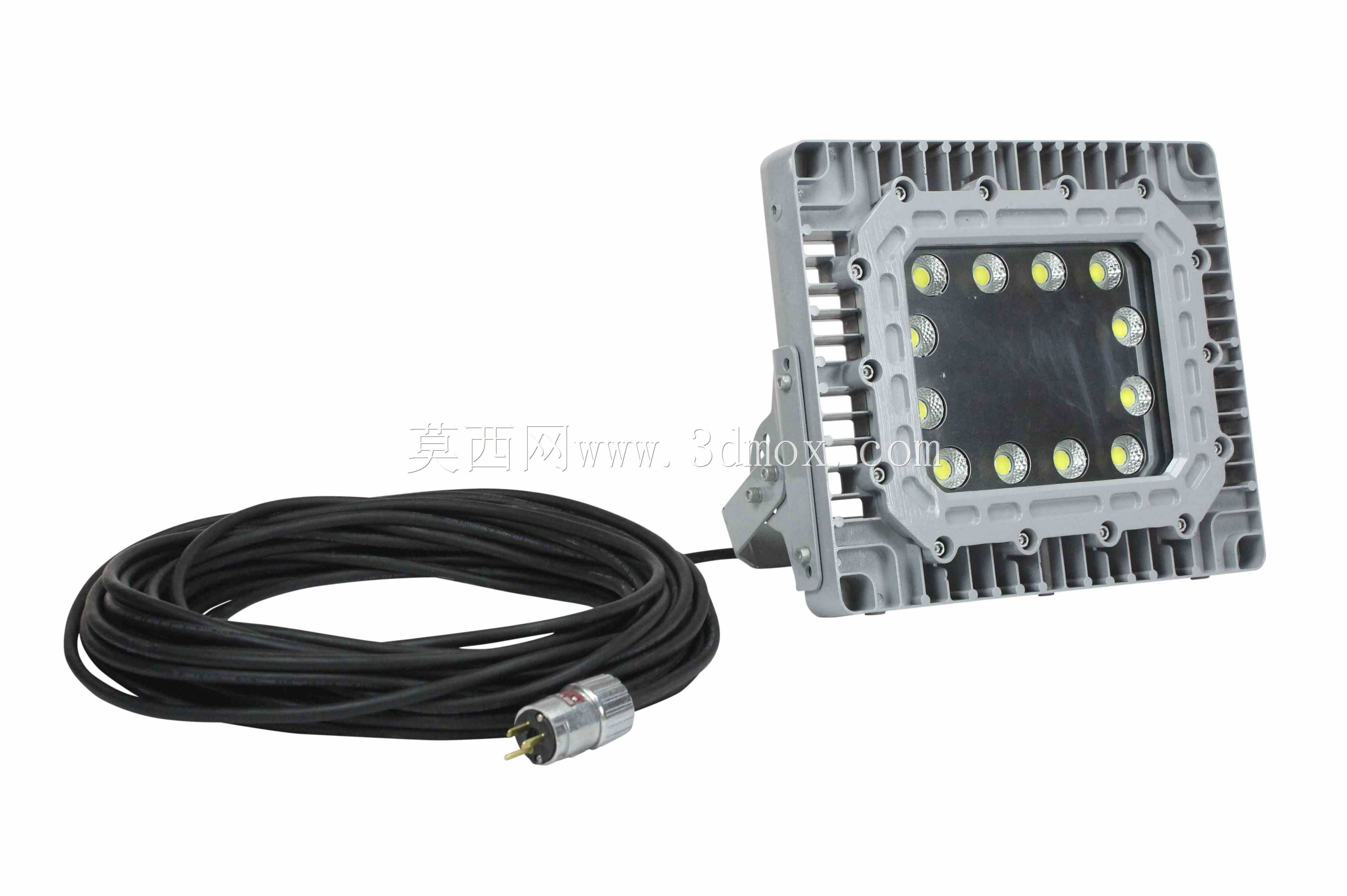

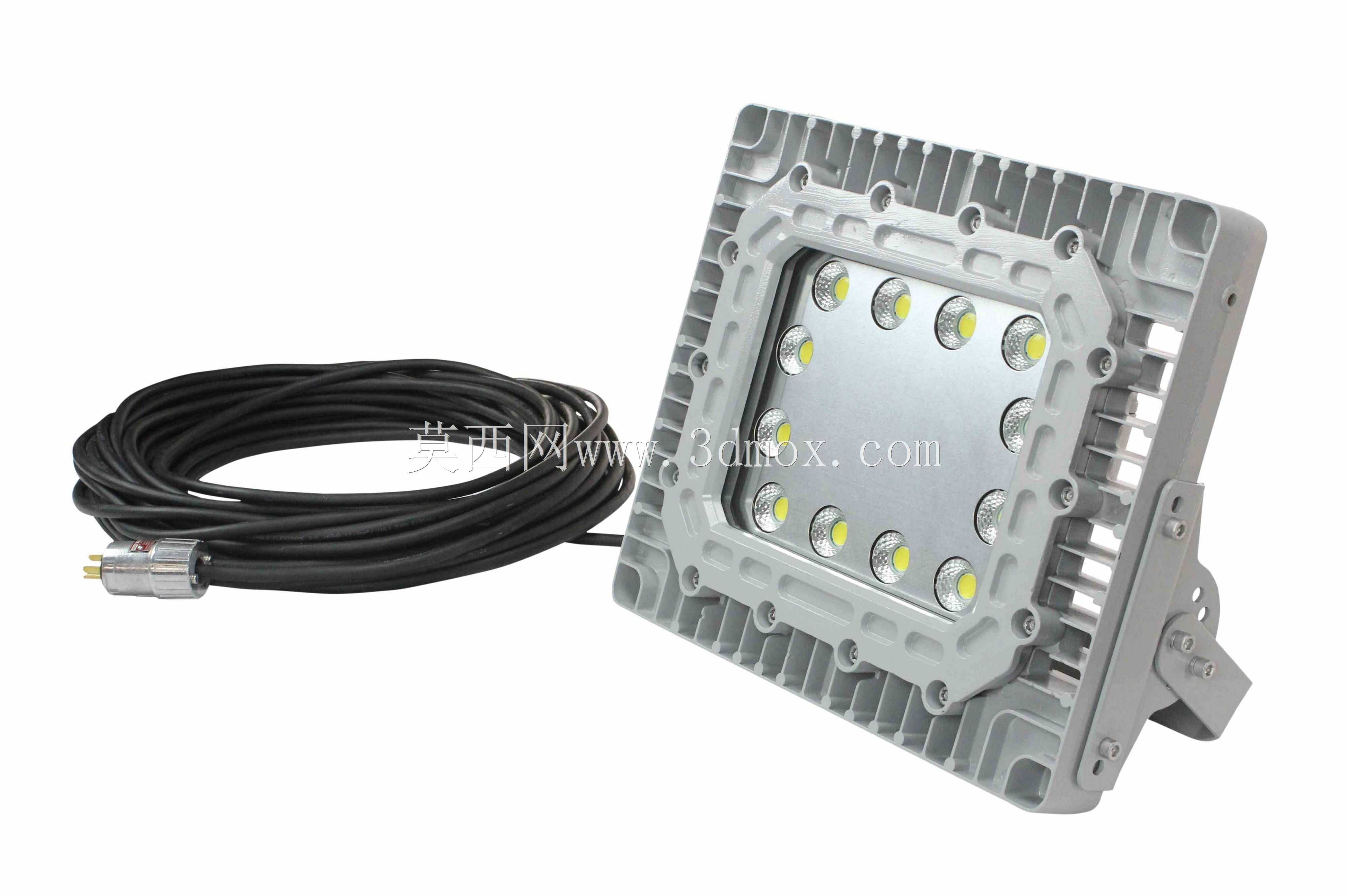

　　灯具的发光面采用高强度钢化玻璃密封，玻璃与壳体的衔接处设置了耐老化的硅橡胶密封垫，通过周边均匀分布的紧固螺栓施加均匀压合力，保证壳体内部与外部危险环境完全隔绝，满足Class1 Division1等级的防爆要求，即使内部灯珠或驱动出现电弧，也不会引燃外部的易燃易爆介质。区别于传统单驱动整灯控制的防爆灯结构，这款灯具将发光面拆分为十二个独立的LED灯板分组，每两个灯板搭配一套独立的驱动模块，分组之间做电气隔离设计，单组驱动或灯板出现故障时，其余分组仍可维持正常照明，不会出现整灯熄灭的情况，大幅降低了高危场景下因照明突然失效引发安全事故的概率，也减少了高空、高危区域灯具维护的频次。

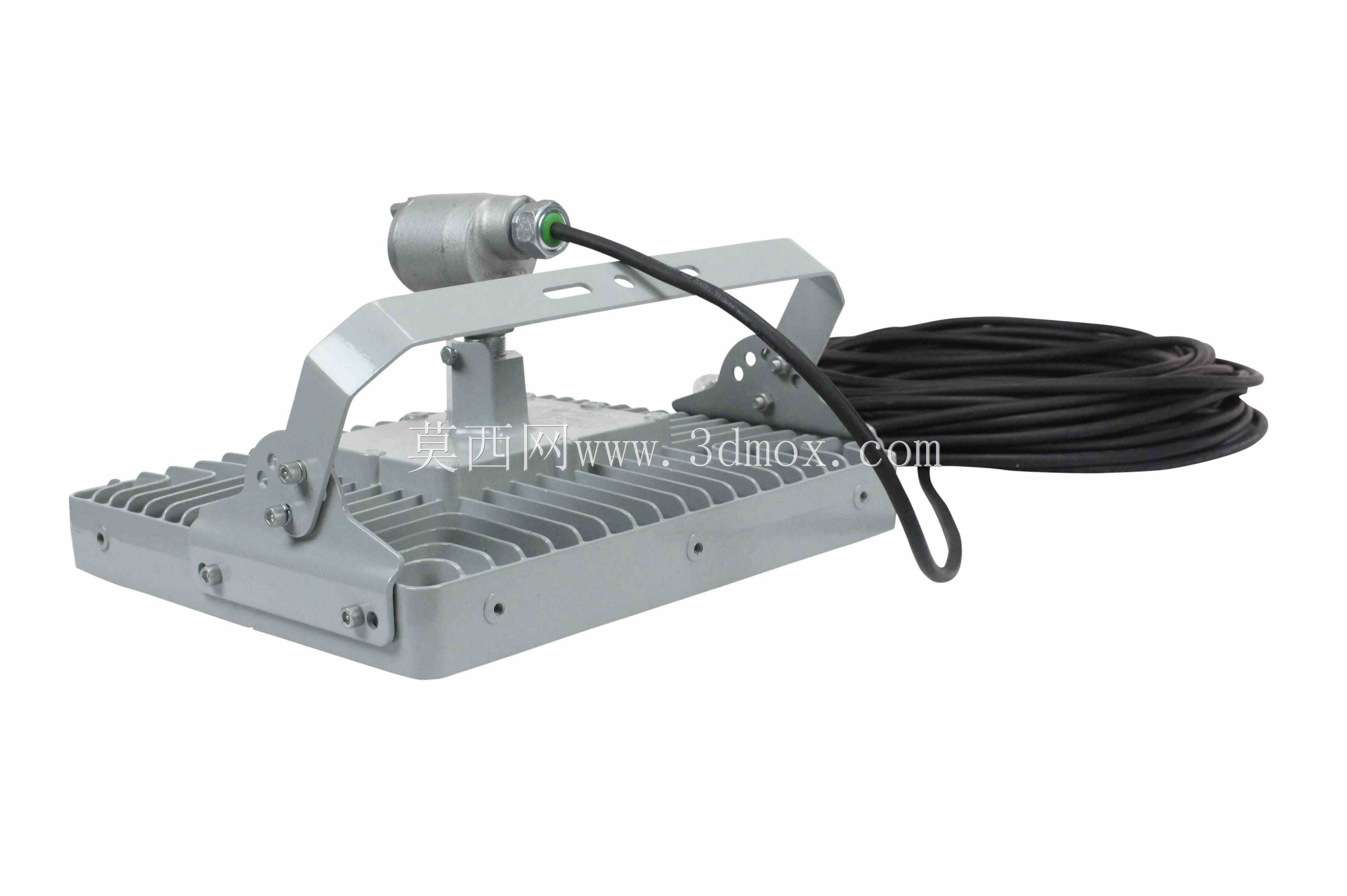

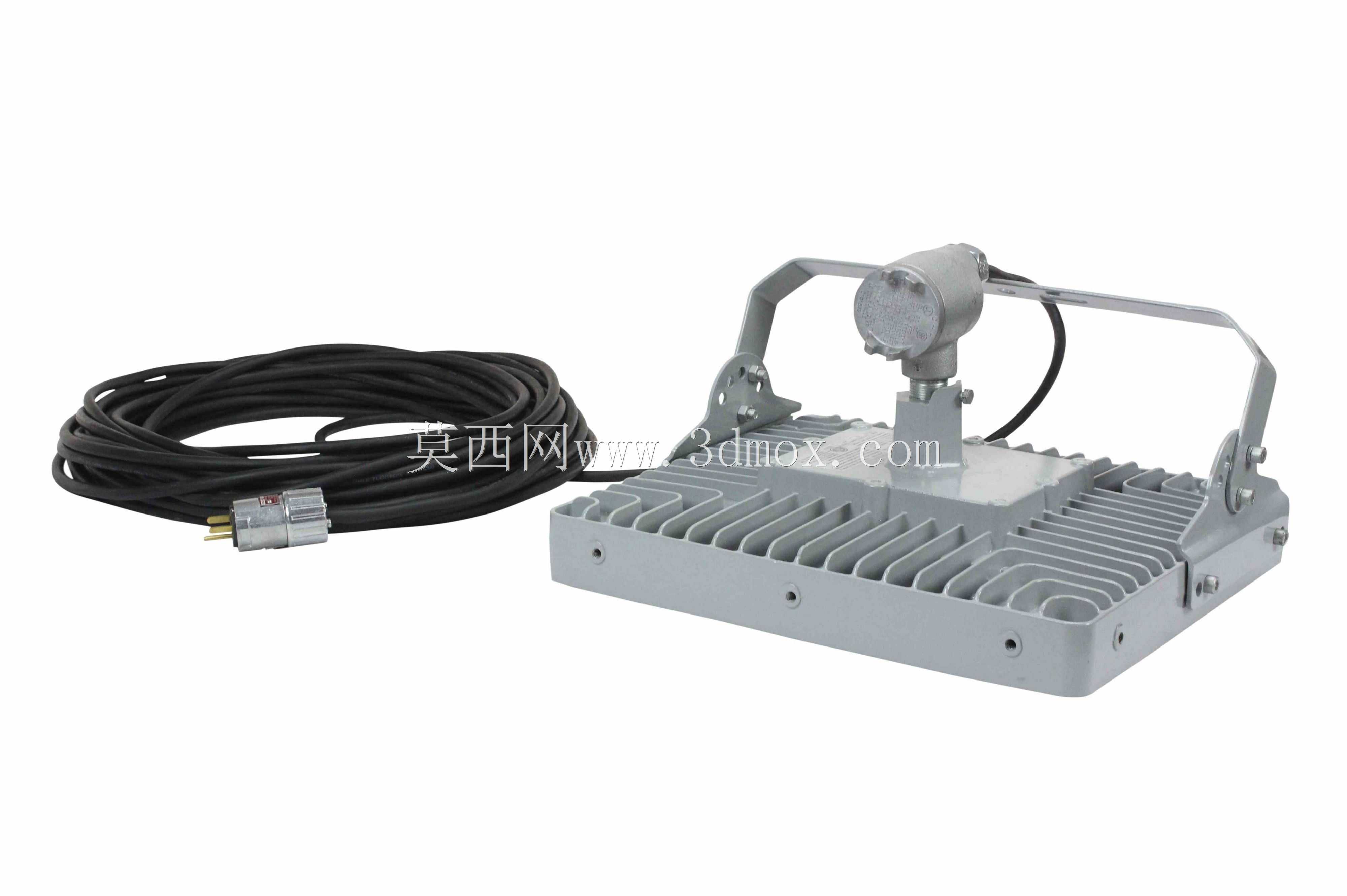

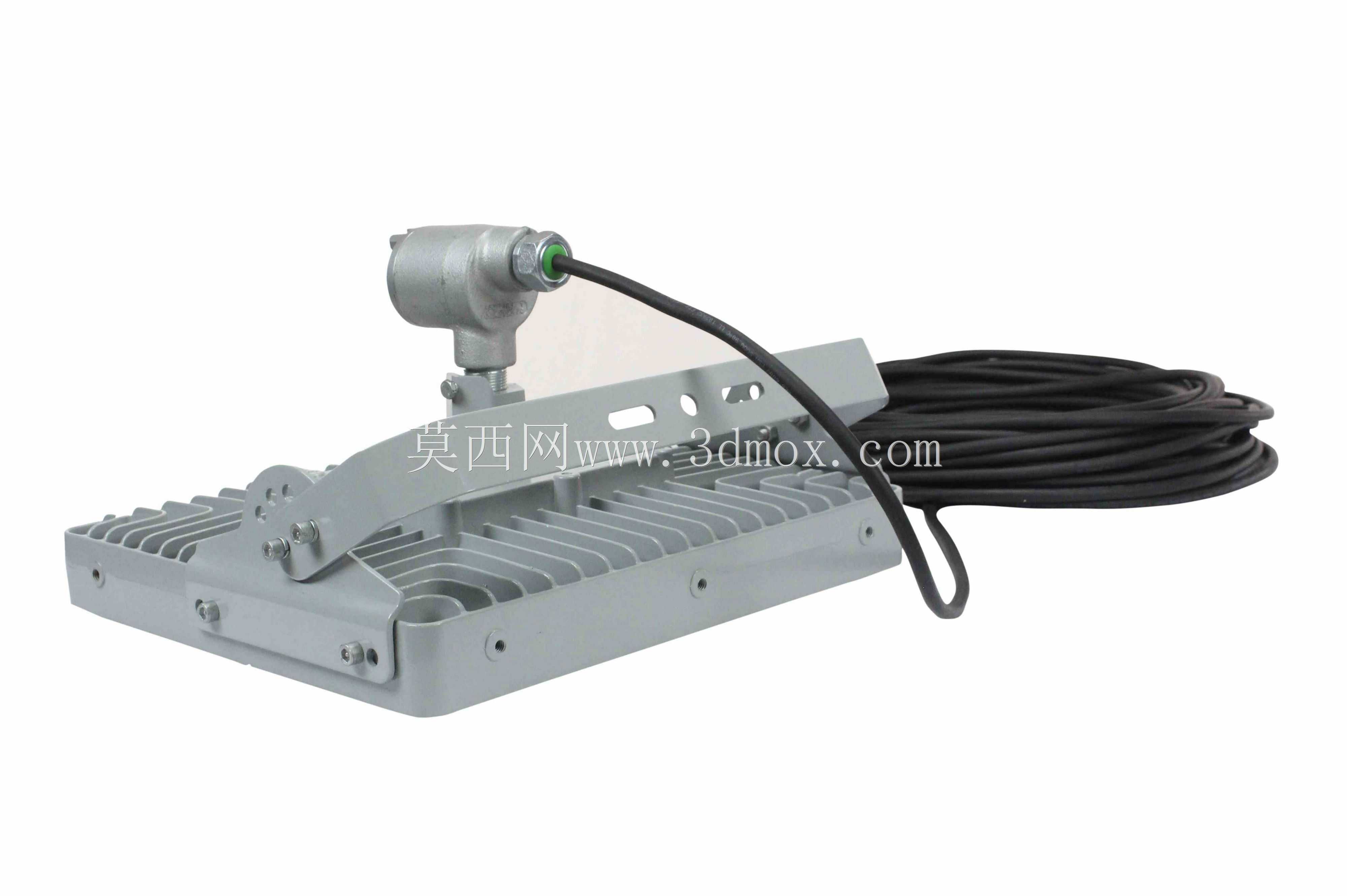

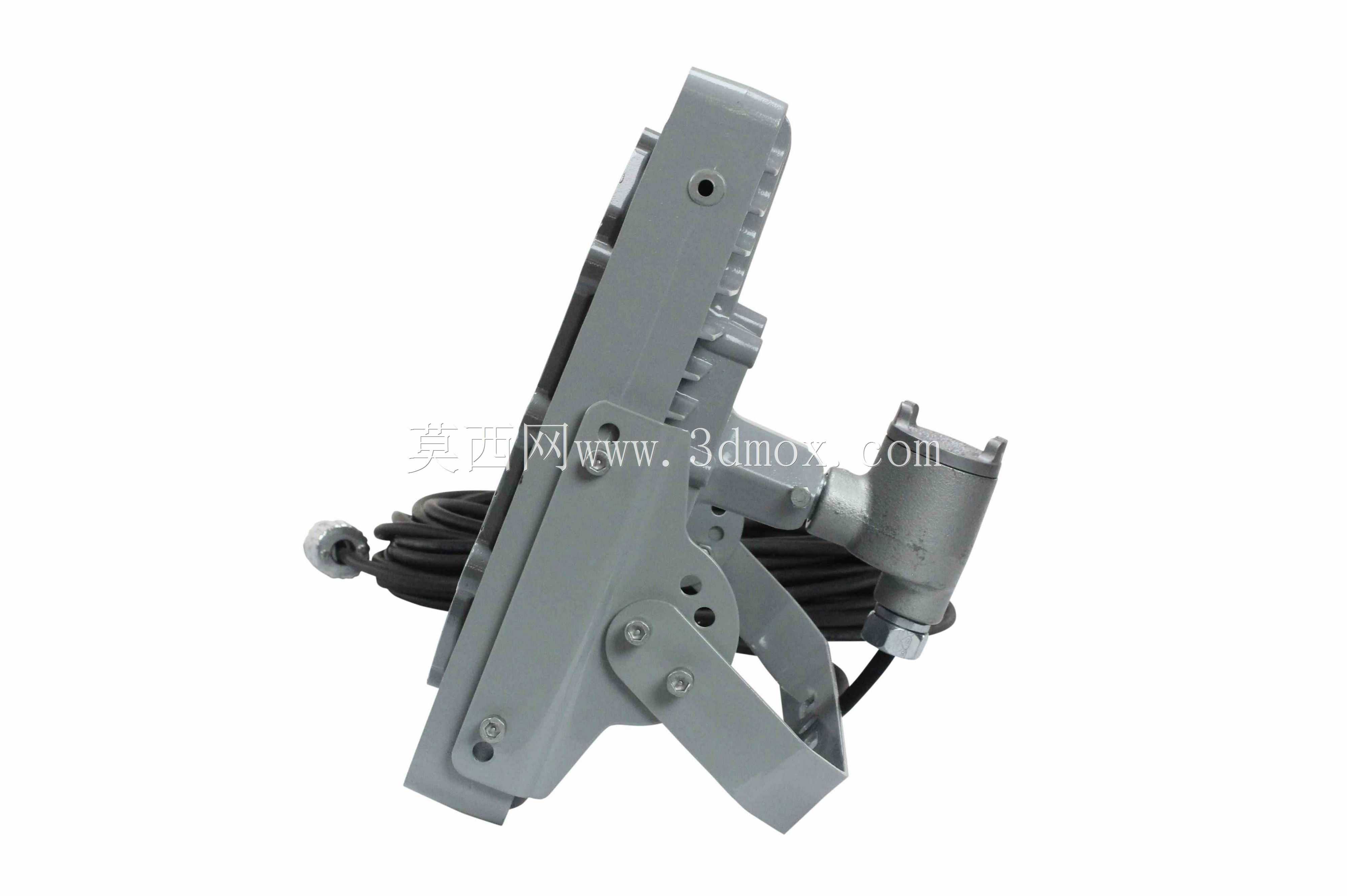

　　配套的供电线缆采用耐油、耐磨损的橡胶护套线缆，线缆末端配置了防爆专用的快插接头，接头与壳体的连接部位做了防爆螺纹配合密封，安装时不需要在现场做复杂的线缆接线密封处理，直接插接即可完成电气连接，既提升了现场安装的效率，也避免了现场接线密封处理不到位留下的防爆安全隐患。从安装边界来看，灯具背部设计了可调节角度的安装支架，支架预留了标准的螺栓安装孔位，可适配侧壁安装、吊杆安装、平台坐装等多种安装方式，安装支架的角度调节结构带有防滑齿纹，调整照射角度后锁紧螺栓即可固定角度，不会因为长期受震动出现角度偏移。

　　灯具整体外形为方形结构，发光面的灯珠采用对称排布设计，配光角度覆盖广，150瓦的功率可输出21000流明的高质量光线，在安装高度6-8米的区域，可覆盖半径10米左右的作业面，照度满足高危作业的视觉要求，相比传统同亮度的金卤灯、高压钠灯，功耗降低60%以上，且不存在灯丝易受震动断裂的问题，LED固态发光的特性让灯具可承受作业现场的设备震动、冲击，不会因为常规的磕碰出现光源失效。设计过程中对壳体的壁厚做了反复优化，在满足防爆壳体强度要求的前提下，尽可能降低壳体重量，相比同功率的老式防爆灯，整体重量降低近40%，减少了安装支架的承重负荷，也降低了高空安装的作业难度。灯具的驱动模块全部内置在壳体的独立密封腔体内，腔体与发光腔之间做了隔热隔离设计，避免发光面的热量传导到驱动腔影响驱动元器件的寿命，整体设计寿命可达60000小时，光衰维持率在寿命周期内可保持80%以上，大幅降低了高危场景照明系统的长期维护成本。
