西摩邓肯TB59电吉他双线圈拾音器建模作品

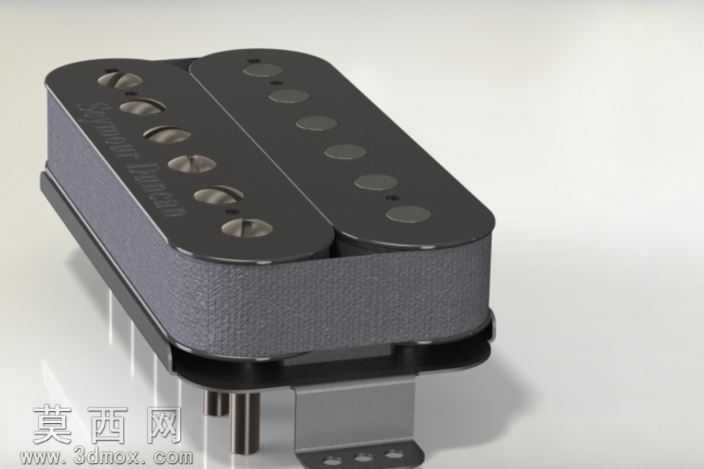

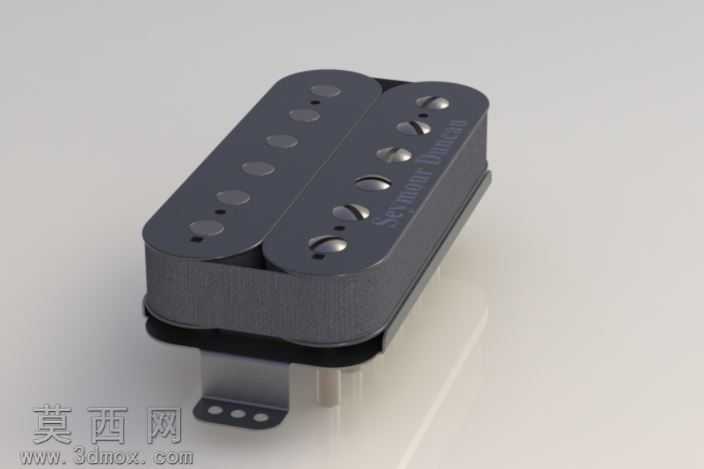

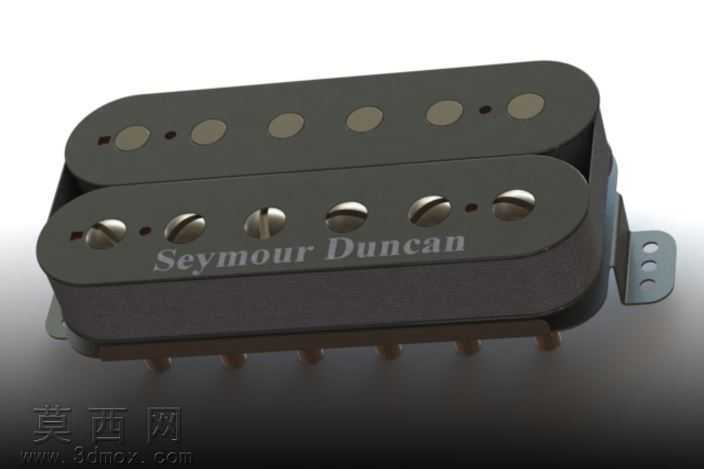

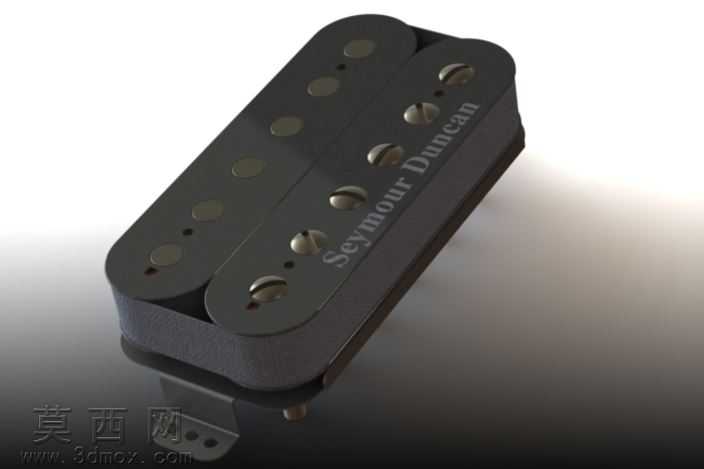

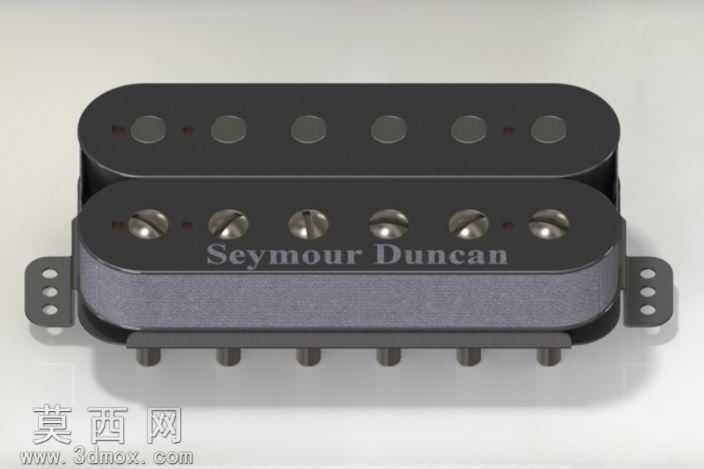

本次建模对象为西摩邓肯TB59型号电吉他双线圈拾音器，建模过程以还原实物真实结构与外观质感为核心目标，全程在SolidWorks环境中完成全参数化建模，后续通过渲染模块完成材质与光影效果的调试。建模初期先对实物进行结构拆解，该拾音器为典型双线圈双排磁柱结构，整体分为上下两个线圈骨架、六组对应磁钢柱、底部基座、侧边标识区域四个核心部分，建模时先绘制整体外轮廓草图，以拉伸凸台命令生成拾音器主体的黑色塑封基座，精准控制基座的圆角过渡与边缘斜切角度，还原实物外壳的哑光注塑质感。针对双排共十二颗磁柱的结构，采用线性阵列命令完成磁柱的排布，严格匹配实物磁柱的间距、突出高度与直径参数，每颗磁柱顶部的半球形弧面通过旋转凸台命令生成，保证磁柱顶端的弧度与实物完全一致。拾音器侧面的Seymour Duncan品牌标识采用包覆浮雕的方式制作，先将标识文字转换为草图实体，通过包覆命令将文字蚀刻在基座侧面，还原实物的印刷标识效果。材质调试阶段，主体塑封外壳采用哑光黑色塑料材质，调整粗糙度参数至0.85，还原注塑外壳的磨砂不反光质感；磁柱部分采用镀镍金属材质，调整金属反射率与高光参数，呈现出镍质零件略带暖调的金属光泽，同时为磁柱添加细微的使用痕迹纹理，提升模型真实感。底部基座的安装卡槽结构也进行了完整还原，卡槽的卡扣凸起、定位凹槽尺寸均按照实物比例绘制，保证模型的结构完整性。渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出拾音器的轮廓层次与磁柱的金属高光，辅光源从另一侧补光弱化暗部死黑，底部添加反光板模拟光滑台面的反射效果，最终呈现出的模型可清晰展现双线圈拾音器的双排磁柱布局、外壳细节与品牌标识，整体结构比例准确，材质质感贴近实物，可用于电吉他配件装配测试、产品展示渲染等场景，建模过程中对零件间的配合间隙也做了精准控制，符合五金配件类零件的建模精度要求。
