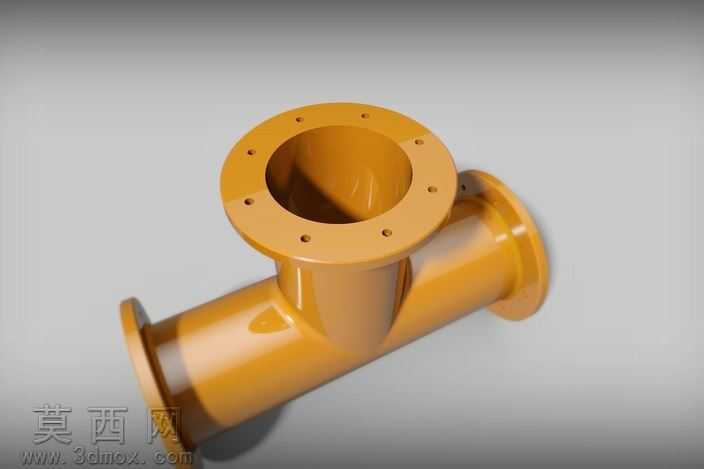

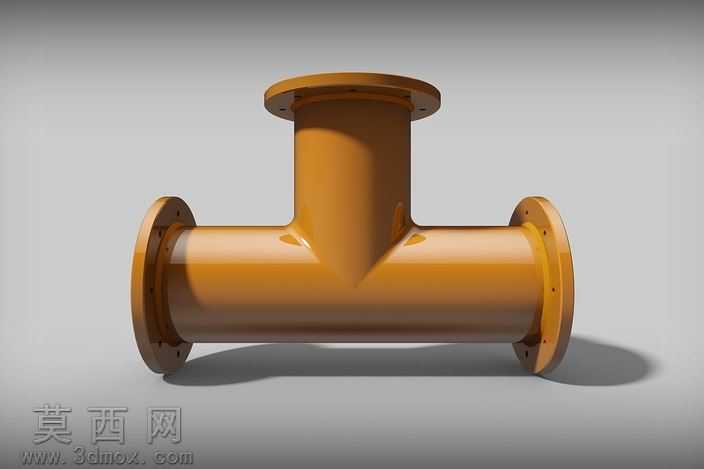

大口径法兰连接T形三通管道构件

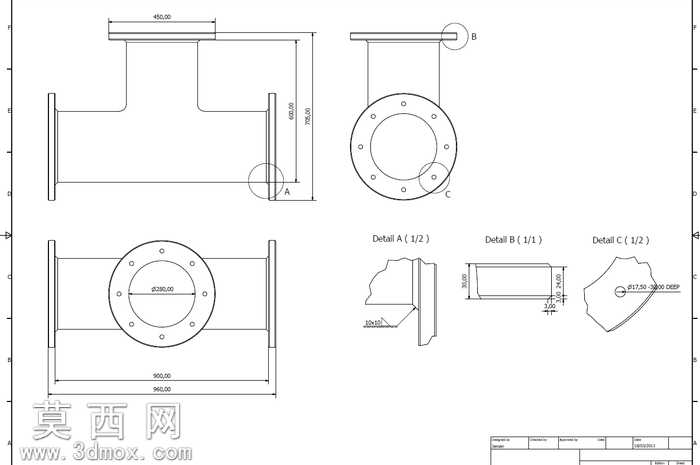

本模型为大口径法兰连接式T形三通管道构件，整体采用三维参数化建模方式完成，建模过程中严格遵循工业管道设计的尺寸规范，精准还原了三通管件的结构特征。模型主体为等径T形三通结构，三个接口端均采用一体式法兰连接结构，建模时对法兰盘上的螺栓孔进行了环形阵列排布，保证孔位的角度、间距完全符合法兰连接的装配标准，每个螺栓孔的孔径、孔深都做了精确的参数约束，避免出现装配干涉问题。模型的管道主体部分做了均匀壁厚处理，内外径尺寸严格按照设计参数设定，管道转角位置做了平滑圆弧过渡处理，既符合实际管件的铸造工艺要求，也还原了流体管路的流道顺滑特征，避免直角结构带来的流体阻力问题。材质渲染阶段，为模型赋予了工业管件常用的环氧防锈漆材质，调整了材质的漫反射、高光参数，还原出漆面均匀的哑光橙黄质感，同时添加了轻微的环境反射效果，让渲染效果更贴近真实工业管件的视觉表现。建模过程中对法兰盘与管道主体的连接位置做了加强过渡处理，还原了实际管件铸造时的圆角加强结构，保证结构强度表现符合工程实际。模型的结构逻辑清晰，三个连通的管路轴线互相垂直，其中竖直方向的接口法兰盘尺寸大于水平方向的两个接口法兰，对应不同管路的连接需求，法兰盘的密封面做了平整处理，还原了法兰连接所需的密封面精度特征。整体建模过程兼顾了结构准确性与工艺合理性，既可以用于管路系统的装配演示，也可以作为管件类产品的展示模型使用，模型的各个特征都保留了参数化编辑的可能性，可根据实际工程需求调整管径、法兰尺寸、螺栓孔参数等内容，适配不同的管路设计场景。
