定制款V型吉他琴身结构三维设计

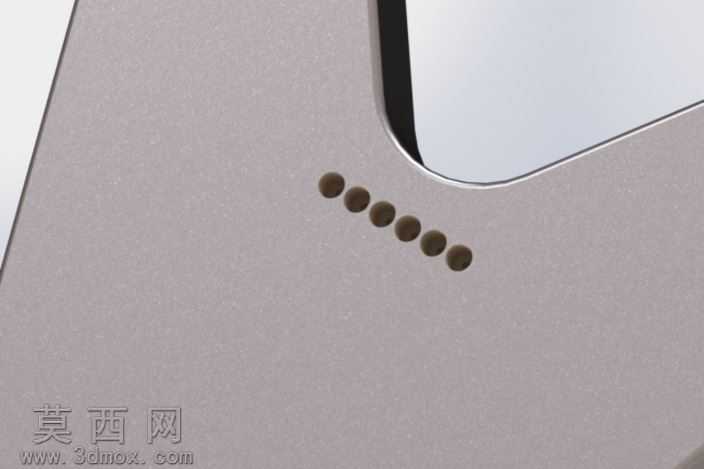

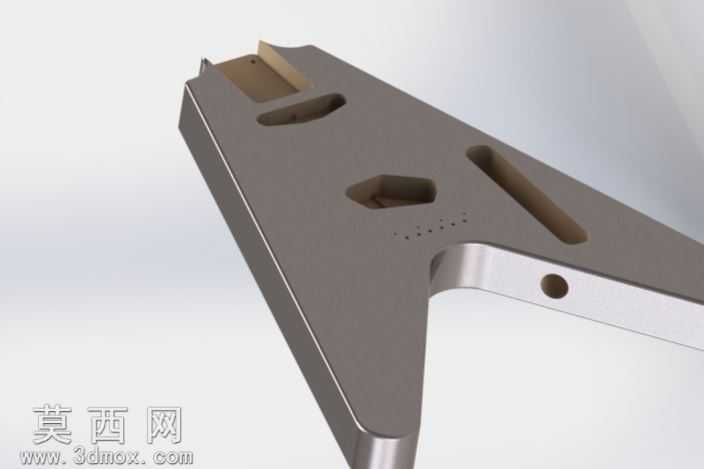

本作品为定制款V型电吉他琴身的三维建模设计，整体采用经典的锐角V型轮廓造型，在建模阶段通过三维软件的草图绘制功能精准勾勒琴身外轮廓曲线，对两个延伸臂的夹角、边缘过渡弧度进行反复参数调整，既保留复古V型琴的视觉辨识度，又优化了持琴时的手臂贴合弧度，避免锐角边缘带来的硌手感。建模过程中对琴身各功能结构进行独立特征建模：首先预留拾音器安装槽位，精准匹配双线圈拾音器的安装尺寸与沉孔深度，槽位边缘做微小倒角处理避免安装时刮伤配件漆面；其次设计一体化的内部导线走线通道，通道沿琴身内部结构自然排布，从拾音器槽位直通琴桥与电位器安装位，无需额外加装pickguard护板即可完成线路隐藏，既简化了后续组装工序，也让琴身正面视觉更简洁流畅。琴身尾部的琴颈连接位采用嵌入式贴合结构，建模时精准计算连接面的倾斜角度，保证琴颈安装后琴弦与指板的间距符合演奏手感标准，连接位预留的固定螺丝孔位做沉头处理，确保安装后螺丝端面与琴身表面齐平。材质渲染阶段，琴身主体采用哑光黑色磨砂质感材质，调整材质的粗糙度与反光参数模拟硝基漆喷涂后的细腻磨砂触感，拾音器、琴桥等金属配件采用做旧深色金属材质，微调金属材质的磨损纹理与反光度，还原复古电吉他的使用质感。设计思路上融合了经典远程V型琴与复古烟灰缸桥的结构优势，将两者的安装结构做一体化整合，在不增加琴身厚度的前提下预留琴桥安装的沉台空间，保证琴桥安装后与琴身表面的高度差符合琴弦振动的行程要求，同时对琴身内部非结构区域做合理的减重空腔设计，在保证琴身结构强度的前提下降低整体重量，提升长时间站立演奏的舒适度。建模全程采用参数化特征建模方式，各安装位的尺寸、轮廓弧度均可通过参数调整快速修改，方便后续根据不同配件规格、不同演奏者的使用习惯做定制化调整，模型完成后通过干涉检查功能验证各结构件的装配间隙，确保所有安装位无结构冲突，可直接用于后续的数控加工生产。
