法兰安装式高频同轴连接器三维建模作品

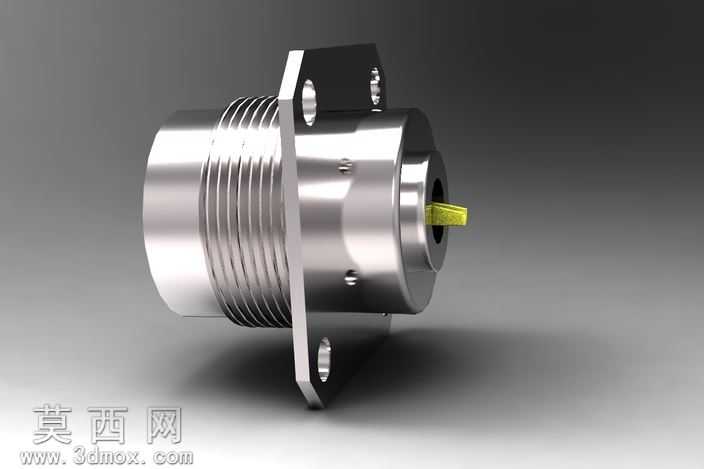

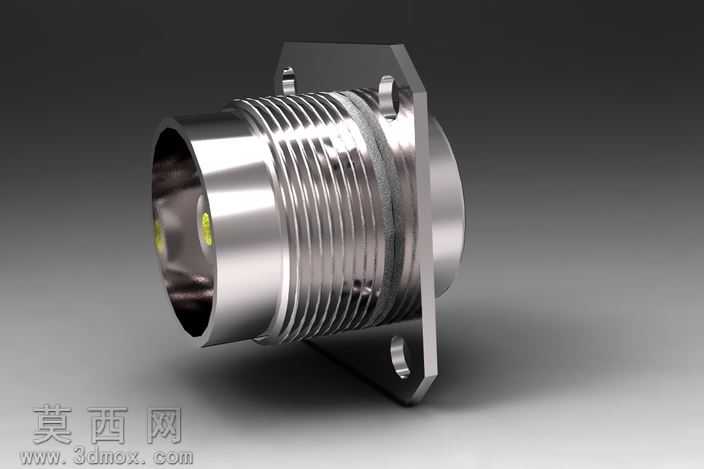

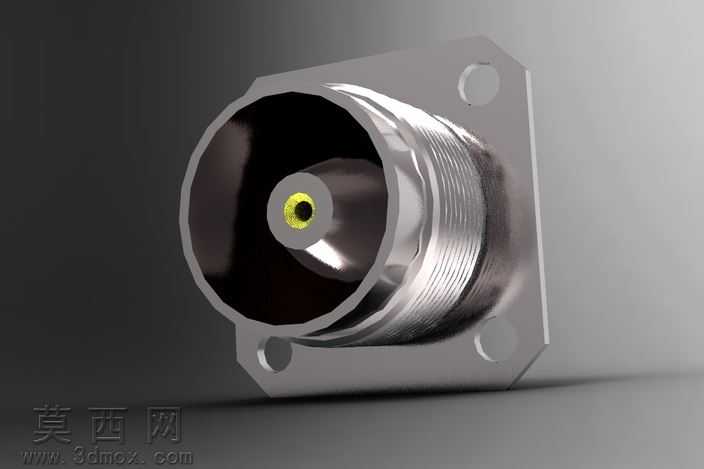

本作品为法兰安装式高频同轴连接器的三维建模成果，建模阶段依托参数化设计逻辑完成全尺寸还原，首先针对连接器的核心结构进行拆分建模：第一步构建前端插接腔体，精准绘制内孔的阶梯式轮廓，通过旋转凸台命令生成腔体基体，预留内部接触件的安装定位槽，保证插接端的同轴度公差符合射频传输的精度要求；第二步构建中部螺纹锁紧段，按照标准螺纹牙型绘制螺旋线与牙型截面，通过扫描切除生成连续的外螺纹结构，同时在螺纹根部设计退刀槽结构，还原实际机加工的工艺特征，避免建模出现结构干涉；第三步构建方形法兰安装座，在法兰盘对应位置绘制安装通孔与定位缺口，对法兰与筒体的连接位置做圆角过渡处理，还原实际零件的压铸与机加工过渡特征，同时在法兰表面刻画安装定位标识线，提升模型的细节还原度。材质与渲染阶段，针对零件的金属材质特性进行参数调试，主体金属部分采用抛光镀镍金属材质，调整反射粗糙度与金属度参数，模拟金属机加工后的细腻金属光泽，对螺纹牙底、腔体内部等位置做轻微的粗糙度提升，还原实际加工后的纹理差异；渲染时采用三点布光方案，主光源从侧上方照射突出金属的高光轮廓，辅光源补亮暗部避免细节死黑，添加环境反射贴图模拟金属表面的环境反射效果，最终渲染图清晰展现零件的结构细节与金属质感。结构设计上严格遵循高频同轴连接器的传输特性要求，保证内导体、绝缘介质、外导体的同轴度，法兰安装结构保证连接器在设备面板上的安装稳固性，螺纹锁紧结构保证对接后的连接可靠性，整体建模完全还原实物的装配关系与结构特征，可用于结构验证、装配模拟、展示演示等场景。
