传动轴零件三维建模与工程详图设计

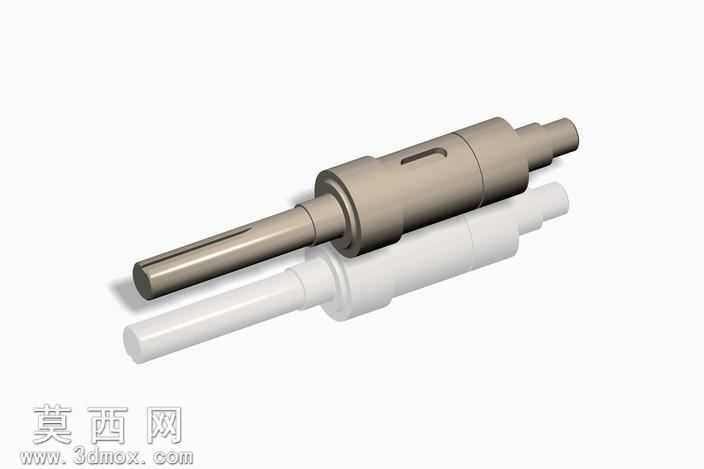

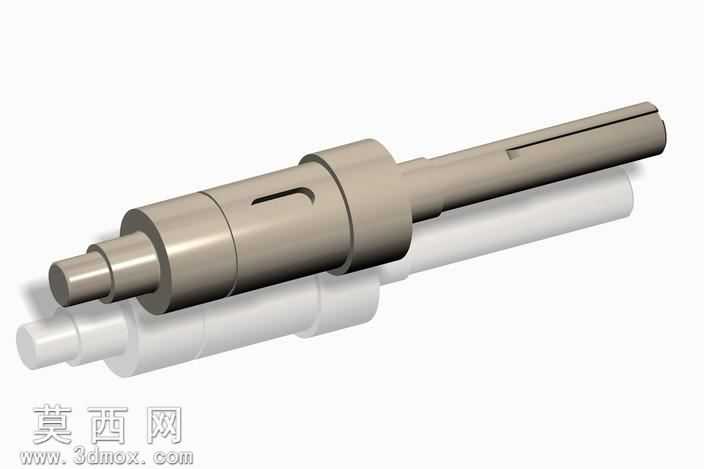

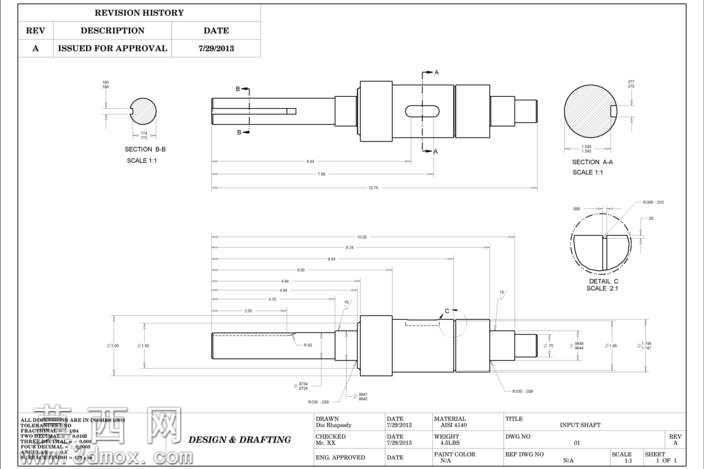

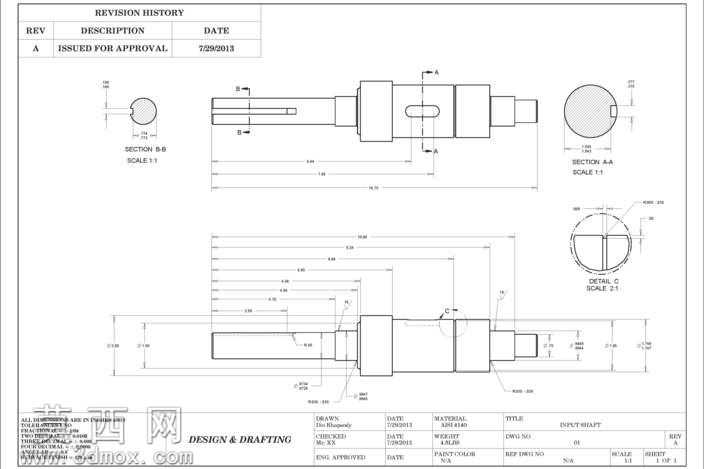

本次设计围绕传动轴类机械零件展开，采用三维建模与二维工程图联动的设计流程完成全流程输出。在三维建模阶段，首先梳理轴类零件的结构特征：该零件为阶梯轴结构，包含多段不同直径的轴颈、轴头段，同时设计有键槽、定位端面、倒角等典型轴类结构，建模时优先以旋转特征构建轴的主体回转轮廓，通过精准的尺寸约束控制各轴段的直径、长度参数，保证各段同轴度符合设计要求；针对键槽特征，采用拉伸切除的方式完成结构构建，严格匹配键槽的宽度、深度、轴向位置尺寸，同时对轴端、轴肩位置添加符合机械设计规范的倒角与圆角特征，避免应力集中问题，提升零件的工艺合理性。完成三维实体建模后，基于三维模型直接派生生成二维工程详图，在工程图绘制过程中，严格遵循机械制图国家标准，布置主视图与多个剖面视图：主视图完整展示轴的整体轴向结构与各段尺寸，针对键槽、特殊截面位置配置对应剖面视图，清晰表达截面轮廓与内部结构细节；尺寸标注环节做到完整、清晰、合理，既标注各轴段的定形尺寸、轴向定位尺寸，也标注键槽、倒角等局部结构的详细尺寸，同时添加尺寸公差、形位公差的标注基准，为后续加工制造提供准确的依据。材质设定上，该传动轴选用常用的45号钢材质，在三维软件中匹配对应的金属材质属性，还原钢材的表面质感，同时在建模过程中同步考虑零件的加工工艺性，所有结构设计均适配常规车削、铣削加工流程，避免出现无法加工的冗余结构。设计过程中通过三维软件的参数化关联特性，实现三维模型与二维工程图的尺寸联动，当调整轴段参数时，工程图对应尺寸可同步更新，大幅提升设计迭代效率，最终输出的模型与详图可直接用于零件的加工生产、装配校验环节，满足机械传动场景下的轴类零件使用需求。
