AR15步枪自由浮动导轨系统三维建模

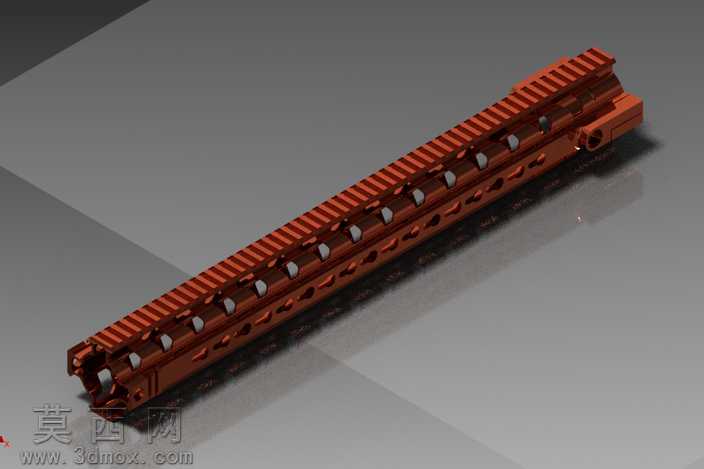

本作品为AR15步枪配套的自由浮动导轨系统三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循轻武器战术配件的实际尺寸规范，还原了自由浮动导轨的核心结构特征。建模阶段首先搭建导轨主体的基准骨架，以皮卡汀尼导轨的标准齿距、齿高参数为基础，通过拉伸、阵列命令生成顶部连续的战术附件安装导轨面，确保每一段导轨槽的尺寸公差符合战术配件安装的通用标准，可兼容各类瞄准镜、战术灯、前握把等附件的装配需求。主体结构采用一体化长筒式设计，建模时通过抽壳、布尔运算构建出内部的枪管容纳空腔，空腔内壁与枪管之间预留均匀间隙，实现自由浮动结构的核心特性——射击时枪管不与护木导轨接触，避免外力干扰枪管振动，提升射击精度。导轨侧面与下方预留了多段附件安装位，通过切除命令生成对应的安装孔位与定位槽，孔位位置、深度均参考实装配件的固定螺丝规格设置，还原真实的装配逻辑。材质渲染阶段，主体部分赋予哑光棕褐色硬质阳极氧化铝材质，还原AR15配件常用的6061T6铝合金表面处理效果，调整材质粗糙度、金属度参数，模拟出金属表面细腻的磨砂质感，导轨齿的棱边处添加轻微的磨损做旧效果，提升模型真实感；内部的定位销、固定螺丝等小零件赋予深灰色金属材质，与主体形成材质层次区分。渲染时采用柔和的侧上方打光，突出导轨表面的齿状结构起伏与长条形主体的线条感，阴影过渡自然，清晰展现导轨整体的修长比例与各部分结构细节。设计思路上围绕自由浮动导轨的功能需求展开，摒弃传统护木与枪管接触的结构，将导轨整体通过尾部的固定结构与步枪上机匣连接，完全释放枪管的振动自由度，同时在保证结构强度的前提下，通过合理的壁厚设计与镂空槽切除，尽可能降低导轨整体重量，兼顾战术拓展性与轻量化使用需求，模型各部件之间的装配关系清晰，可用于枪械配件结构展示、战术改装方案演示等场景。
