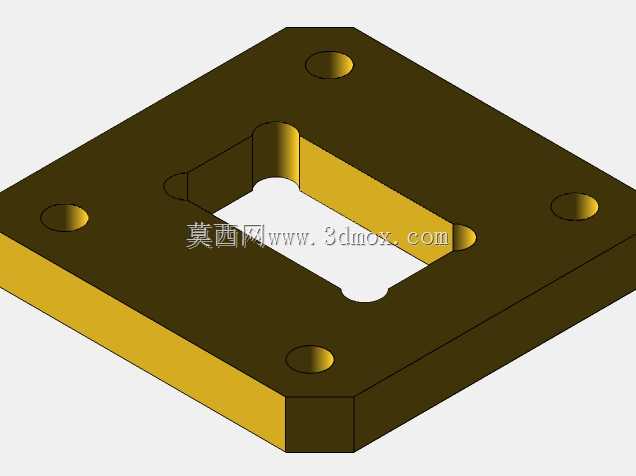

WR-75波导连接用方形法兰结构

在微波射频传输系统的搭建场景中，波导法兰是实现不同波导段、波导器件间刚性连接与电磁密封的核心配套零件，这款适配WR-75标准波导的方形法兰，主要服务于Ku波段微波信号传输链路的硬件装配环节，常见于卫星通信地面站、雷达射频前端、微波测试设备的波导回路搭建中。从实际使用需求出发，这类法兰的核心作用是保证两段波导的端口精准对齐，通过端面的紧密贴合减少信号传输过程中的电磁泄漏，同时依靠自身的结构强度为波导回路提供可靠的机械支撑，避免链路受外力拉扯出现错位、断裂问题。设计这款法兰时，首先要匹配WR-75波导的内腔尺寸标准，中部的矩形通腔需要与波导管的内截面完全吻合，通腔边缘做了微小的圆角过渡，避免加工时的应力集中，同时减少波导内壁的不连续面对微波传输造成的驻波影响。整体采用方形板式结构，四个角位置对称布置沉头安装孔，孔位的位置度公差需要严格控制，保证对接时两侧法兰的孔位完全重合，安装时可通过对应规格的螺栓完成锁紧，沉头结构可以让螺栓头部完全没入法兰端面，避免螺栓突出影响法兰面的紧密贴合，也能减少外部金属凸起对周边电磁场的干扰。法兰的厚度设计需要兼顾结构刚性与整体重量，过薄的法兰在螺栓锁紧时容易出现翘曲变形，导致对接面出现缝隙引发信号泄漏，过厚则会增加不必要的重量，给机载、星载这类对载荷重量敏感的应用场景增加负担。法兰的正反两面都要求较高的平面度加工精度，对接面的表面粗糙度也需要控制在合理范围内，实际装配时通常会在两片法兰之间加装薄金属密封垫片，进一步提升电磁密封效果。从安装边界来看，这款法兰的外轮廓尺寸完全适配WR-75波导的标准安装规范，不会和周边相邻的波导器件、固定结构产生空间干涉，四个安装孔的中心距符合通用波导法兰的互换性要求，可以直接和同标准的商用波导器件完成对接，不需要额外做定制化的转接加工。在实际工程应用中，这类法兰通常会和WR-75规格的矩形波导管焊接为一体，作为波导段的端部连接结构，也可以集成在耦合器、衰减器、移相器等微波器件的输入输出端口，作为整个射频链路的标准连接接口，其结构的加工精度直接影响整个微波回路的信号传输效率与驻波性能，是微波传输系统中不可缺少的基础连接零件。
