法兰安装插座面板断路器开孔结构设计

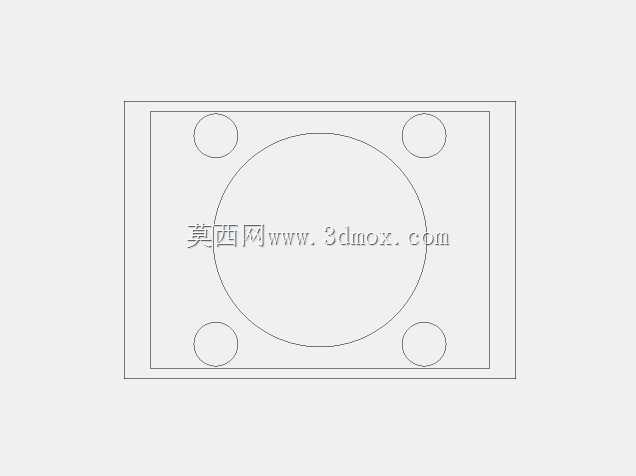

在军用机载、舰载电子设备的配电回路设计中，这类符合MIL-DTL-38999系列II标准的法兰安装插座面板断路器，是配电面板集成设计里的核心配套结构件，主要承担回路过载、短路保护以及电源通断控制的功能，同时通过法兰安装的形式实现与设备面板的可靠固定，满足严苛工况下的抗振动、抗冲击安装要求。从实际工程应用场景来看，这类断路器多布置在设备舱的配电面板、地面测试台的操控面板以及特种车辆的电控柜面板上，设计时首先要匹配对应断路器的外壳安装尺寸，确保开孔后断路器能顺利嵌入，同时四个角的安装孔位要与断路器法兰盘上的固定孔完全同轴，避免安装时出现应力别卡，长期振动环境下出现固定松脱的问题。本次设计的开孔结构，完整覆盖了MS27468系列2规格法兰安装插座断路器的所有外壳尺寸草图配置，设计过程中优先考虑了安装边界的兼容性：方形面板的外轮廓尺寸预留了足够的法兰压紧边距，中间的大直径圆形开孔严格匹配断路器主体的穿装直径，四个角的小圆孔对应法兰盘的固定螺钉过孔尺寸，孔位的位置度公差控制在0.1mm以内，保证不同批次的同规格断路器都能顺利装配，不需要现场二次修锉开孔。从功能特性角度来说，这种法兰安装的形式相比卡装式结构，固定可靠性更高，能承受GJB150标准里规定的高强度振动与冲击试验要求，不会在设备运行过程中出现松脱移位；开孔的边缘做了0.2mm的倒角处理，避免穿装断路器时划伤外壳的防护涂层，影响产品的环境防护性能。设计思路上没有做多余的结构冗余，所有尺寸都严格对应实物的安装接口，同时预留了0.05mm的装配间隙，既保证安装顺畅，又不会出现间隙过大导致的面板晃动问题；对于结构设计从业者来说，这个开孔模型可以直接导入到配电面板的整体设计中，不需要反复测绘实物尺寸，能大幅缩短面板设计的周期，也能避免自行测绘带来的尺寸偏差，导致后续装配时出现干涉问题。实际选型搭配时，要注意确认断路器的法兰盘厚度与面板的厚度匹配，固定螺钉的长度要能穿过面板、法兰盘后预留3-5个螺纹牙的啮合长度，保证固定强度；同时开孔周围的面板区域要预留足够的操作空间，保证断路器的拨柄操作时不会和周围的其他元器件、标识牌产生干涉，操作力能顺畅传递到断路器本体上。
