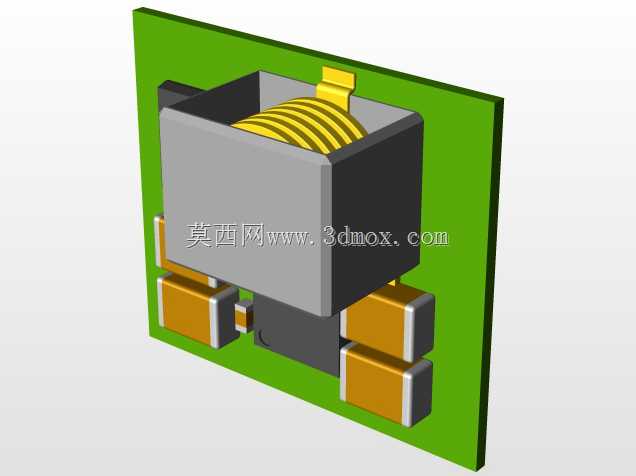

德州仪器PTH08T220W电源模块结构设计

在工业控制板卡、嵌入式运算设备、通信终端硬件的PCB布局设计环节，板载电源模块的选型与结构适配直接决定整板的供电稳定性与空间利用率，这款PTH08T220W作为非隔离式POL电源转换器件，其三维结构还原完全贴合实际量产元件的装配特征，能为硬件结构工程师在布局阶段提供精准的干涉校验参考。从实际功能来看，该模块主要完成母线直流电压到负载端低压大电流的转换，为FPGA、DSP这类核心运算芯片提供稳定的供电轨，模块内部集成了功率电感、功率开关管、输入输出滤波电容以及反馈控制电路，所有元件采用塑封框架整合为一体化贴片封装，无需额外搭配外围功率元件即可完成核心电源转换功能，大幅降低板级电源部分的布局难度。

设计层面上，模块采用下沉式电感布局，将大体积的绕线功率电感嵌入塑封壳体的内部空腔，既压缩了模块整体的Z向高度，也能通过塑封壳体对磁元件形成物理防护，避免生产装配过程中磕碰造成电感绕组变形。模块底部采用双侧翼型贴片引脚排布，引脚沿模块长度方向两侧对称分布，每个引脚的焊盘宽度、引脚伸出长度都严格匹配SMT回流焊的工艺要求，焊接后能形成可靠的机械连接与电气连接，同时引脚之间预留了足够的爬电距离，满足高压输入工况下的安规要求。

从安装边界来看，模块整体为矩形塑封结构，顶部电感区域无过高凸起，在PCB上装配时，模块上方仅需预留不超过2mm的安全间隙即可满足散热与装配需求，模块下方与PCB板面贴合的区域无突出元件，可直接贴合PCB表面焊接，输入输出电容采用分区域排布，输入侧电容靠近模块引脚根部，能有效滤除输入母线的高频纹波，输出侧电容沿供电输出方向排布，缩短负载端到电容的供电路径，降低动态负载下的电压尖峰。在实际设备应用中，这类模块常被布置在核心运算芯片的周边10mm范围内，尽可能缩短供电回路的走线长度，减少走线寄生电感对电源动态响应的影响，建模时还原的模块外形轮廓、引脚位置、元件凸起细节，可直接导入PCB装配文件进行干涉检查，避免结构设计时出现元件与壳体、散热片、相邻接插件的空间冲突，也能为热仿真分析提供精准的模型基础，帮助工程师提前评估模块工作时的热分布与散热路径设计是否合理。
