CFD模拟用带散热翅片变压器结构

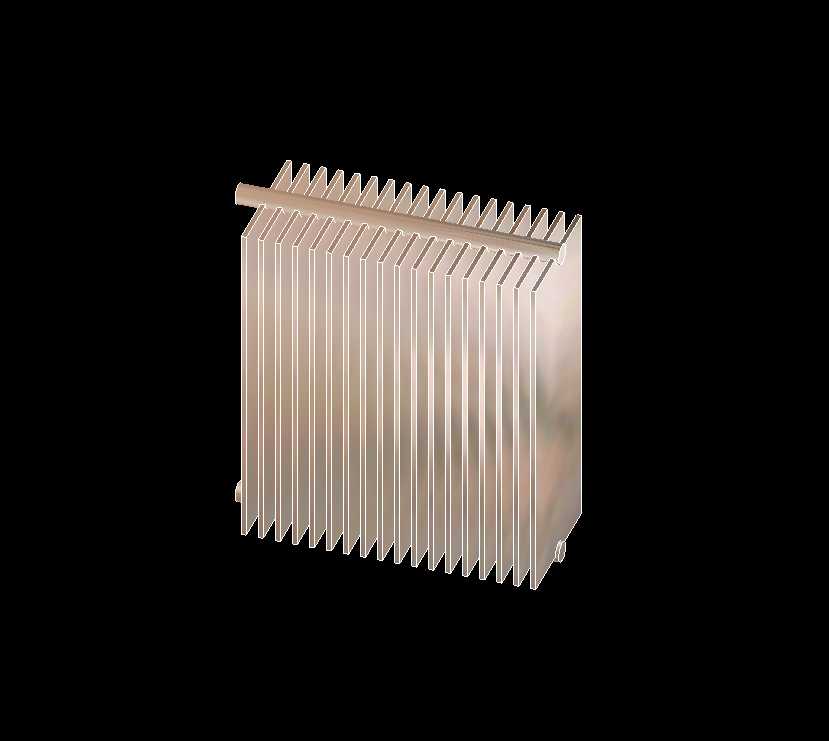

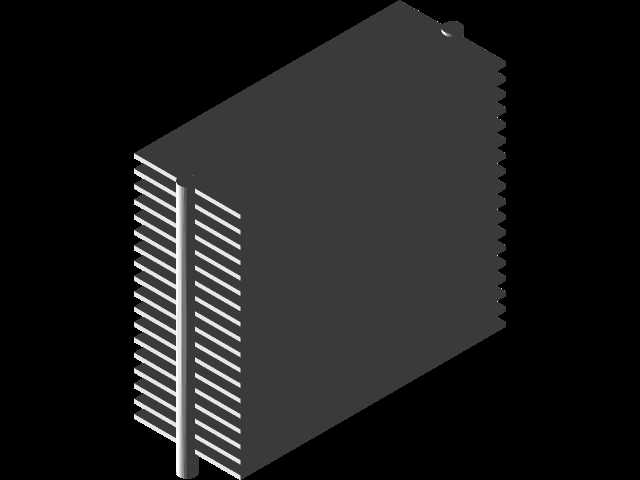

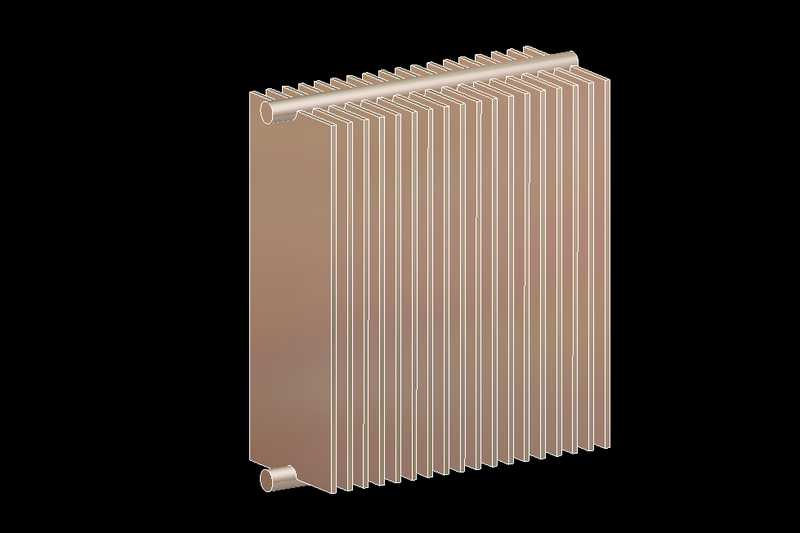

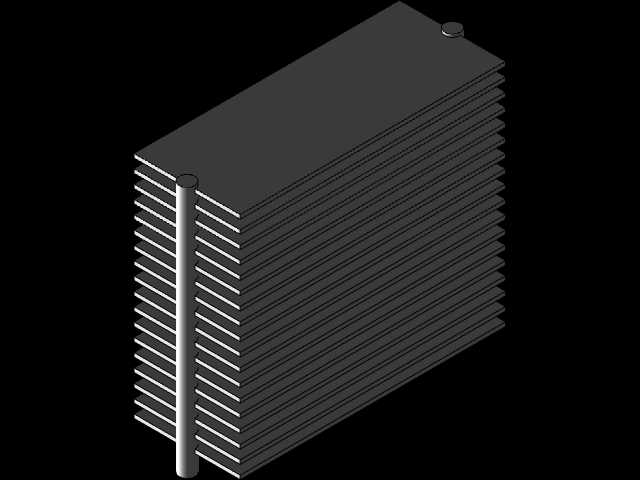

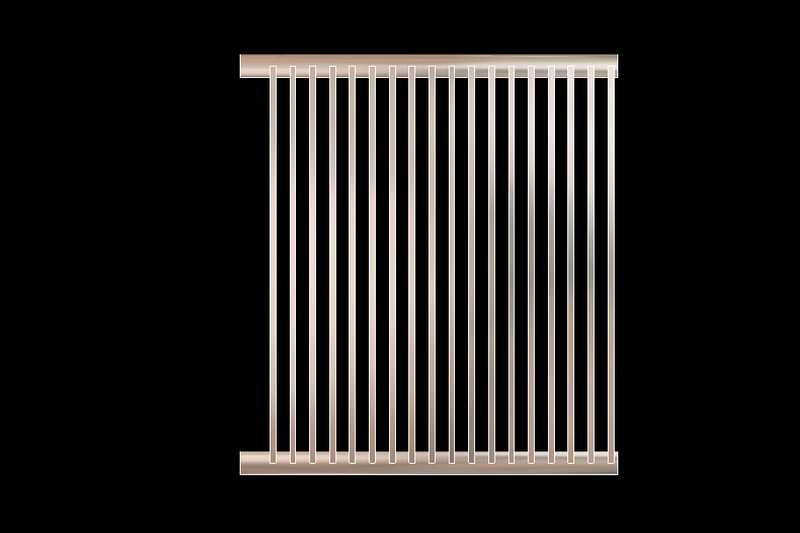

在电力电子设备热设计环节，这类带一体化散热翅片的变压器结构，是热仿真验证阶段常用的简化建模对象，多用于小功率电源模块、工控板载供电单元的散热方案前期验证。实际工程应用中，这类结构不需要额外加装独立散热风扇，依靠翅片增大与空气的接触面积实现自然对流散热，适配密闭性要求高、无额外风冷空间的嵌入式设备供电场景，比如工业现场的信号采集模块、楼宇自控的供电节点，都能见到这类散热结构的变压器应用。从设计思路来看，建模时优先保证翅片的排布间距一致性，相邻翅片的间距控制在自然对流的最优区间，避免间距过小导致空气流动阻力陡增，也不会因间距过大浪费安装空间、降低单位体积的散热效率；翅片与变压器本体的连接采用一体化导热路径设计，减少接触热阻，建模时省略了实际生产中的焊接或压铸工艺细节，保留核心的导热与对流换热结构特征，完全匹配CFD仿真对几何模型的简化要求，不会因过多细碎特征导致网格划分失败、计算收敛困难。从安装边界来看，本体底部预留的两个固定凸台对应常规板载安装的孔位间距，可直接适配PCB板上的标准安装位，顶部的横向凸条可作为辅助定位结构，在设备总装时能快速卡入预设的安装卡槽，不需要额外设计定制固定支架；整体外形的长宽高比例适配小功率变压器的常规尺寸区间，翅片的高度根据目标散热功率做了匹配，不会因翅片过高导致整体结构重心偏移，也不会因翅片过矮达不到所需的散热面积要求。建模时对翅片的边缘做了微小的倒角处理，既还原了实际冲压翅片的工艺特征，也避免CFD计算时出现尖锐边角导致的局部网格畸变，所有结构的壁厚都按照实际冲压生产的最小壁厚设置，不会出现工艺无法实现的薄壁结构，仿真得出的热阻、对流换热系数结果可直接指导后续的实物样机开模与测试，减少实物反复试模的成本与周期。
