垂直安装屏蔽可变电感器三维结构

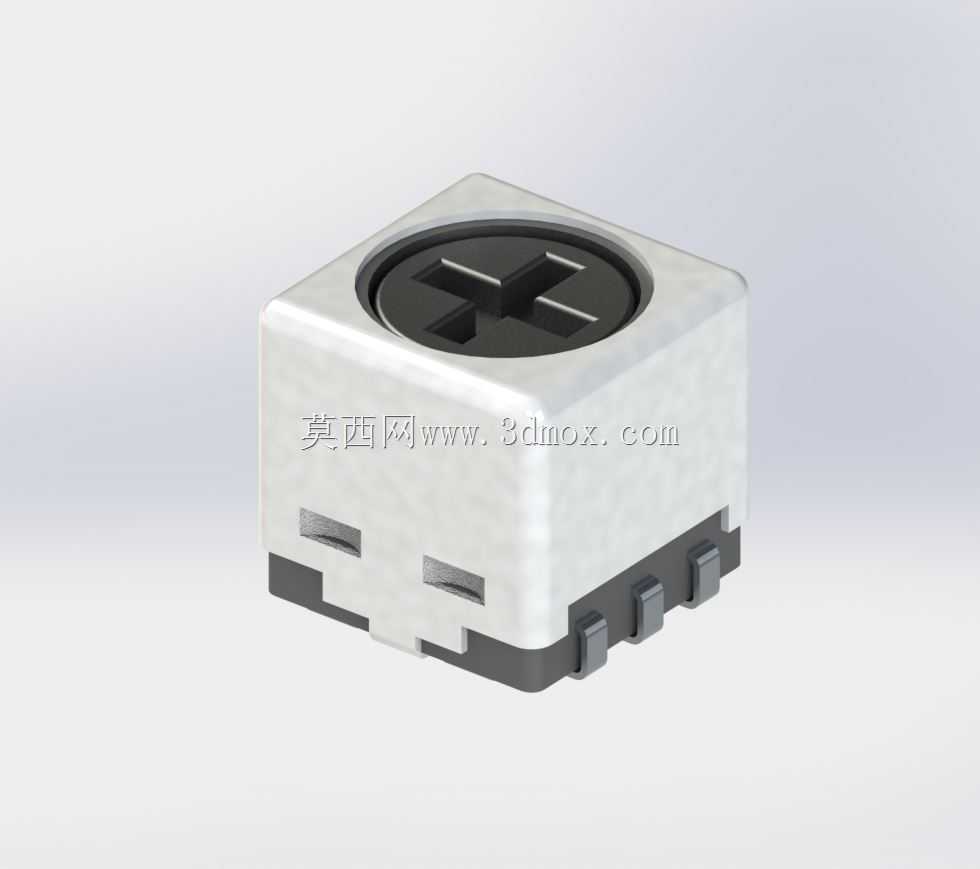

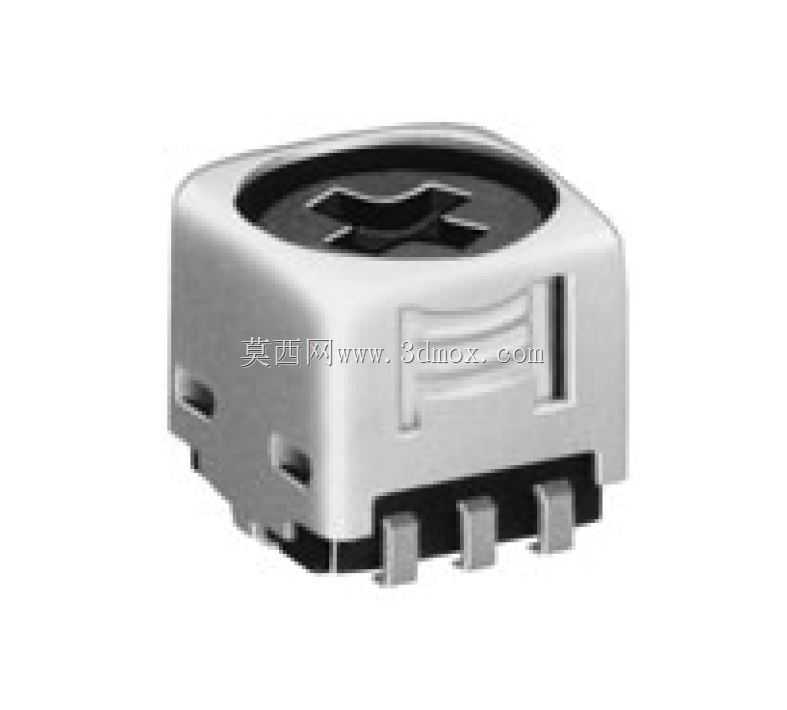

　　在射频前端电路、小型化无线通讯模组、高频信号处理板卡的设计选型环节，这类垂直配置的屏蔽可变电感器是高频回路匹配调校的核心被动元件，不同于卧式贴片电感的占用布局，垂直安装结构能够在有限的PCB板面上压缩横向占用空间，给周边的走线、阻容元件预留更多排布余量，尤其适合高密度贴装的便携通讯设备、小型无线数传模块的板级设计场景。从结构设计逻辑来看，该电感器采用金属屏蔽罩一体化包裹内部线圈绕组的结构，能够有效降低周边高频信号对电感绕组的电磁串扰，同时减少电感自身工作时向外辐射的电磁杂波，避免对板上相邻的敏感信号链路造成干扰，顶部的十字调节槽是为无感调试工具预留的调校接口，生产调试环节可通过非金属改锥旋转内部磁芯，改变绕组的有效磁路长度，

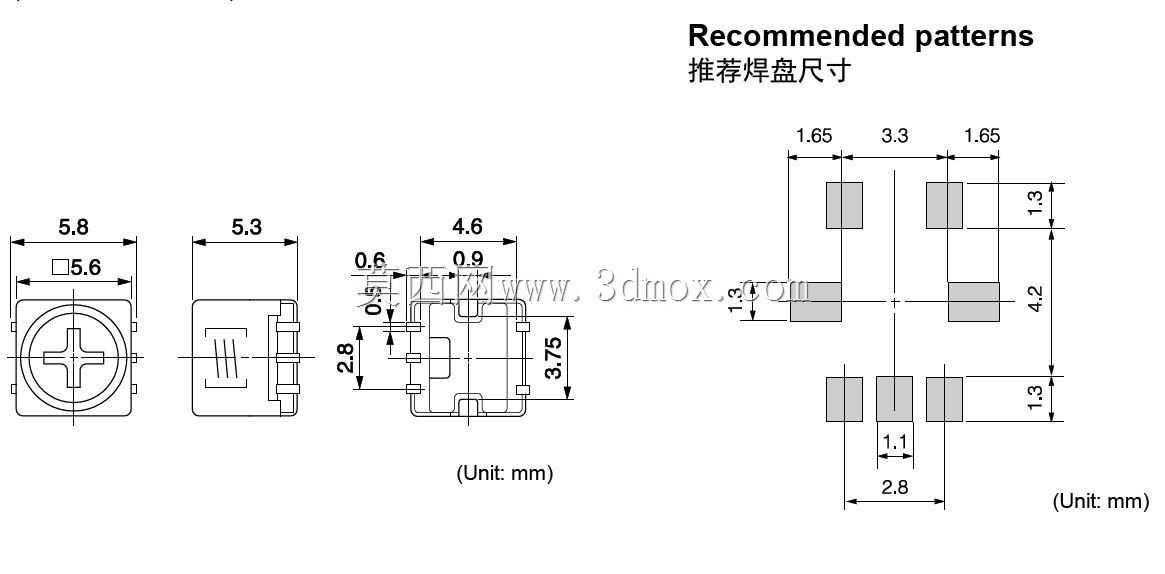

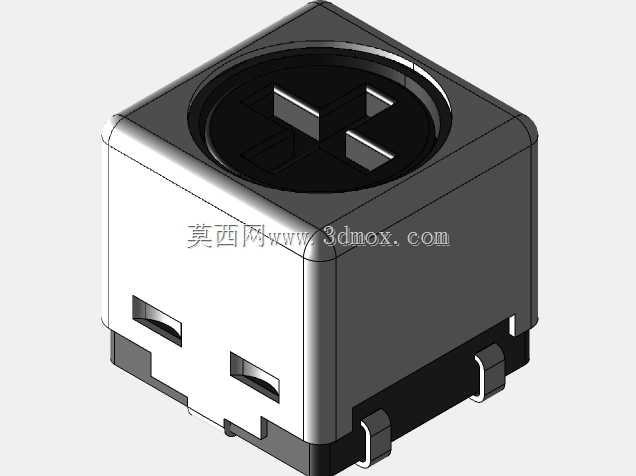

　　实现电感量的连续微调，以此匹配射频回路的谐振频率点，满足不同电路的阻抗匹配要求。从安装边界来看，元件底部采用贴片式焊端设计，焊端排布符合表面贴装工艺的共面性要求，回流焊接过程中能够保证焊锡均匀浸润，避免立碑、虚焊等工艺缺陷，整体方形外壳的棱边做了微小的倒角处理，既可以在贴装吸嘴取料时降低吸附偏移的概率，也能减少屏蔽罩边角在周转过程中出现的磕碰变形。设计建模过程中，重点还原了屏蔽罩与底部塑封基座的配合公差，顶部调节槽的深度与宽度严格匹配通用调试工具的尺寸，底部焊端的突出高度按照常规SMT焊盘的钢网厚度要求做了对应设置，确保模型导入PCB装配环境后，能够准确模拟元件与板卡之间的装配间隙，检查周边元件是否存在结构干涉，

　　同时也能为结构工程师做整机内部的电磁屏蔽结构设计提供准确的元件外形参考。这类可变电感的实际使用场景覆盖了从几十MHz到数GHz的高频信号回路，在无线遥控模组、射频读卡模块、小型调频通讯设备的匹配回路中都有大量应用，建模时还原的外壳表面细节、焊端的阶梯结构，都能帮助工程师在做整机结构堆叠时，准确评估元件的占用空间，避免因模型简化导致的装配干涉问题，尤其是在做高密度板卡的布局评审时，精准的三维模型能够提前预判贴装环节的吸嘴避让、焊盘间距等工艺问题，减少后续打样的迭代次数。
