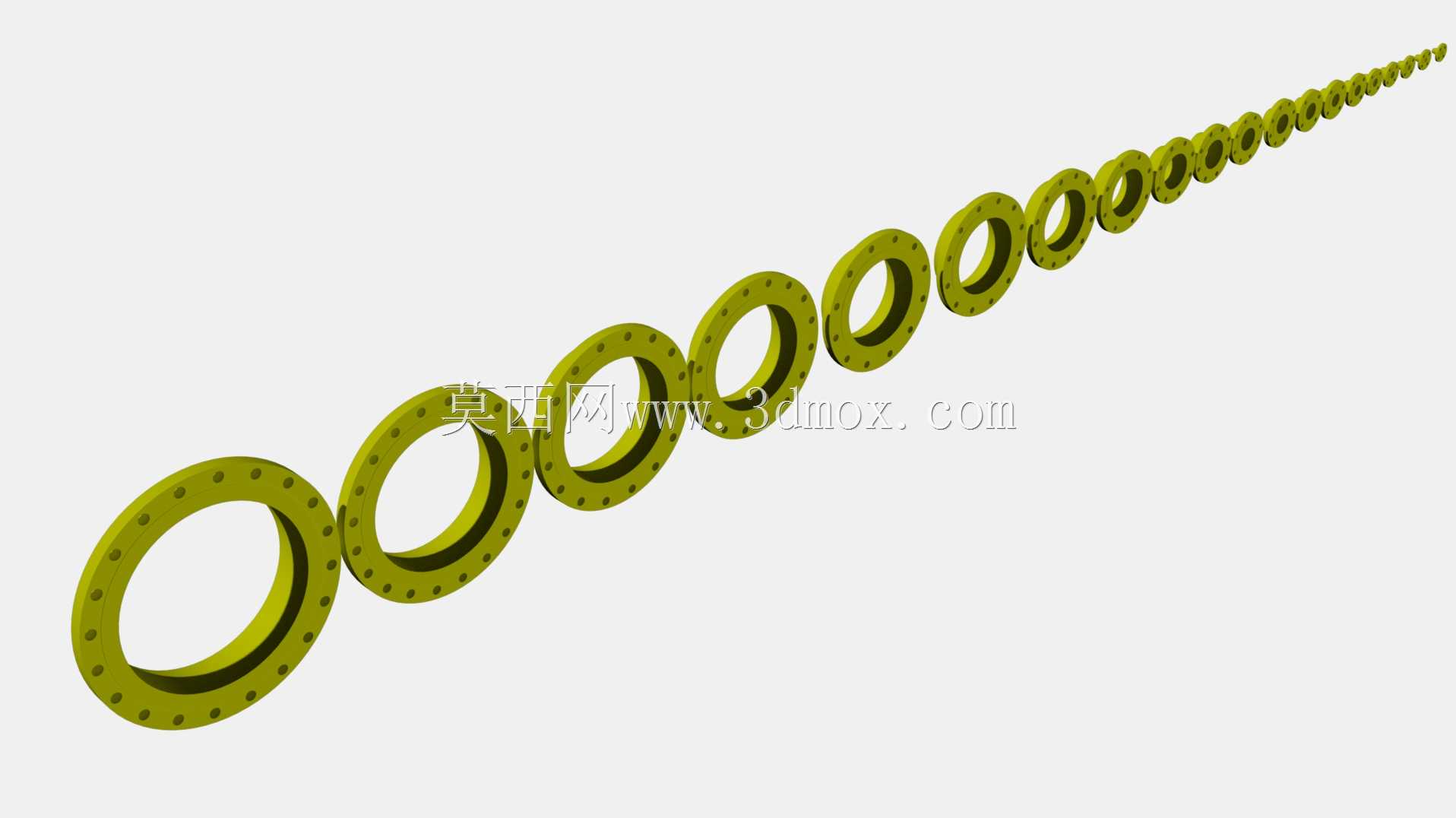

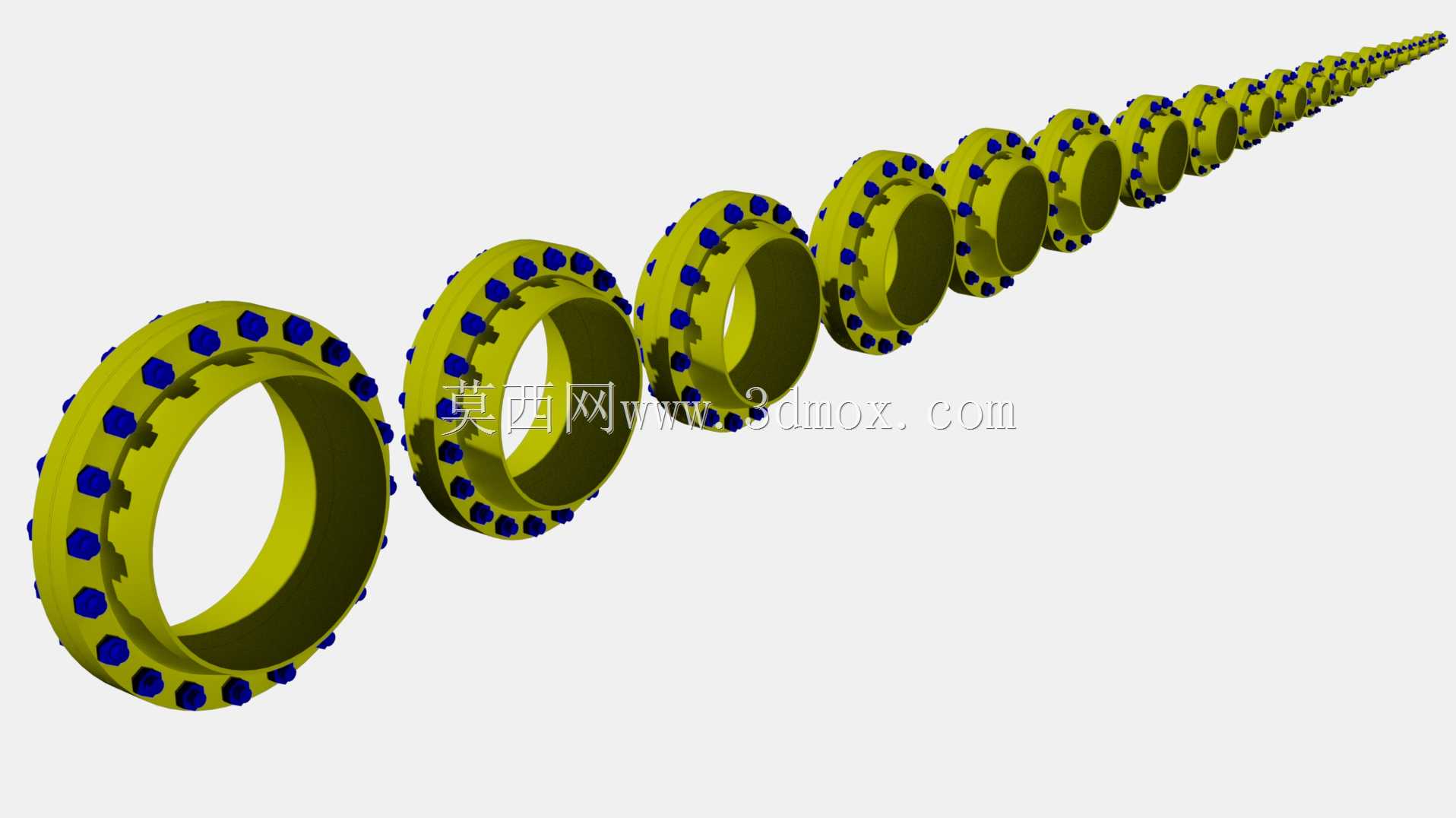

ANSI150磅级全系列对焊法兰结构

在石油化工、市政给排水、电力输送、船舶建造等涉及流体介质输送的工程场景中，带颈对焊法兰是管路系统里应用范围极广的刚性连接部件，这类部件的核心作用是实现不同管段、管路与阀门、管路与承压设备之间的可拆卸刚性密封连接，相比平焊法兰，带颈对焊结构的颈部锥度过渡设计能大幅降低管路转角、压力波动位置的应力集中系数，适配中高压、温度波动幅度较大的输送工况。本次呈现的是符合ANSI 150磅级压力等级的全尺寸带颈对焊法兰结构，尺寸覆盖1/2英寸至24英寸的常用管路通径区间，建模过程完全遵循美标法兰的尺寸规范，从法兰盘的密封面形式、螺栓孔的分度圆直径、螺栓孔数量与孔径，到对焊颈部的锥度过渡长度、与管道对接的坡口尺寸，都严格匹配对应通径的标准参数，能够直接用于管路系统的装配干涉校验、预制段的下料模拟以及支吊架位置的受力校核。从设计逻辑来看，这类法兰的建模没有采用单一模型缩放的偷懒方式，而是针对每个通径的法兰单独梳理参数关系：小通径法兰的螺栓孔数量少、颈部壁厚薄，适配小口径支管、仪表引压管的连接需求；大通径法兰的螺栓孔数量随通径增大逐步增加，颈部过渡段更长更厚，密封面宽度也对应加宽，能够满足大口径主干管线在150磅级压力下的密封强度要求。所有法兰的密封面都采用突面结构，这也是ANSI 150磅级法兰最常用的密封面形式，适配非金属软垫片、缠绕式垫片等常规密封件，建模时保留了密封面的表面粗糙度基准位置，方便后续在装配环境中直接调用垫片、螺栓等标准件完成整套管路连接的装配模拟。在实际工程应用中，这类全系列法兰模型可以直接嵌入管路布置的三维装配体中，设计人员不需要逐个查找标准手册建模，只需要根据管路通径调用对应规格的法兰，就能快速完成管线端点的连接结构设计，同时可以直接在三维环境中校验法兰安装时的操作空间——比如螺栓拆装时的扳手活动空间、法兰与相邻管道支架的间距是否满足安装要求，避免现场施工时出现结构干涉、安装空间不足的问题。法兰颈部的对焊端尺寸完全匹配对应公称通径的钢管外径，焊接坡口角度预留了现场焊接的标准间隙，能够直接用于管道预制段的焊接工艺模拟，帮助施工人员提前确认焊口位置的操作可达性。整套模型的结构细节完全贴合工程实际，没有多余的装饰性结构，所有尺寸边界都符合工业现场的安装要求，既可以作为管路系统设计的标准件库调用，也能作为刚入行的结构设计人员熟悉美标法兰结构、掌握管路连接设计逻辑的参考样例，帮助设计人员快速理解不同通径法兰的参数变化规律，避免选型时出现压力等级不匹配、安装尺寸冲突等常见问题。
