入耳式听力防护耳塞结构设计展示

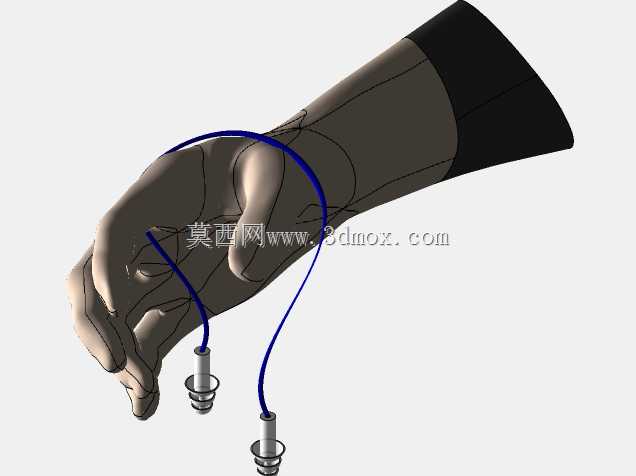

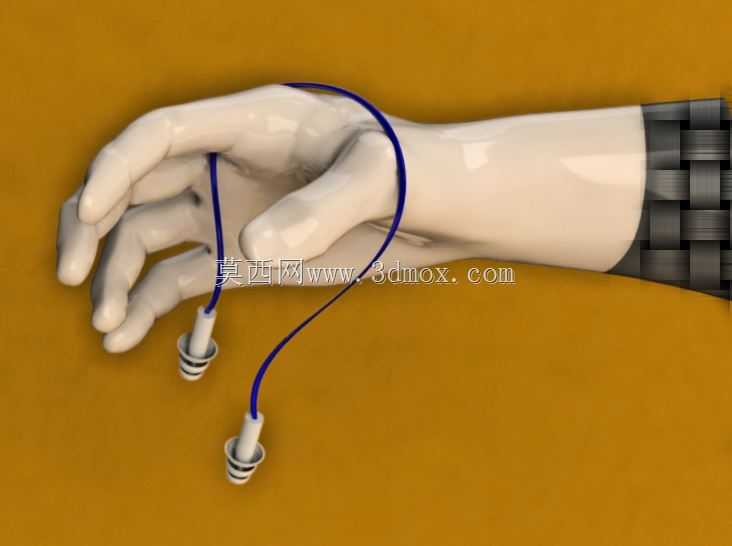

这款入耳式听力防护装置，主要面向高噪声作业场景下的个体听力防护需求，常见于机械加工车间、机场地勤、建筑施工、矿山采掘等作业环境，能够在不影响正常语音沟通的前提下，削弱高频噪声对内耳毛细胞的损伤，避免长期暴露在高分贝环境下引发的噪声性听力损失。从结构设计来看，产品采用三段式入耳结构，最前端的柔性硅胶套采用多道环形凸缘设计，能够适配不同人群的耳道轮廓，塞入耳道后可以形成多道密封屏障，既保证佩戴后的气密性以提升降噪效果，又能分散硅胶对耳道壁的局部压力，降低长时间佩戴产生的胀痛感。中间的连接柄采用硬质轻量化工程塑料材质，表面做细微磨砂处理，方便使用者佩戴时捏持调整位置，同时保证结构强度，避免插拔过程中出现断裂。尾部的防丢挂绳采用柔性TPU材质，长度适配手掌到耳部的活动范围，日常使用时可以挂在手腕处，避免作业过程中耳塞脱落遗失，挂绳与耳塞柄的连接位置做了内嵌式包胶处理，反复拉扯也不会出现脱开的问题。设计过程中重点参考了国人耳道的平均尺寸数据，入耳部分的最大直径控制在12mm以内，插入耳道的有效深度控制在8mm-10mm区间，既保证密封降噪效果，又不会因为插入过深触碰鼓膜引发不适感。整体外形贴合手部捏持的人机尺寸，柄部直径4mm，长度15mm，佩戴时露出耳道外的部分不会与安全帽耳罩、防护耳罩等其他劳保装备产生干涉，适配多装备叠加佩戴的作业场景。产品的声学结构上预留了微小的泄压通孔，能够平衡耳道内外的气压差，避免佩戴后出现耳闷、耳胀的问题，同时通孔内贴附的阻尼声学膜可以选择性削弱2000Hz以上的损伤性高频噪声，保留1000Hz以下的语音频段，让作业人员佩戴时依然可以清晰听到同事的沟通指令、设备的异常警示声响，不会因为佩戴防护装置影响正常作业沟通。从建模细节来看，所有过渡位置都做了R0.5以上的圆角处理，没有尖锐棱角，避免佩戴过程中刮伤耳道皮肤，硅胶套的邵氏硬度控制在35度左右，兼顾密封性和佩戴柔软度，挂绳的拉伸断裂强度大于50N，满足工业场景下的耐用性要求。
