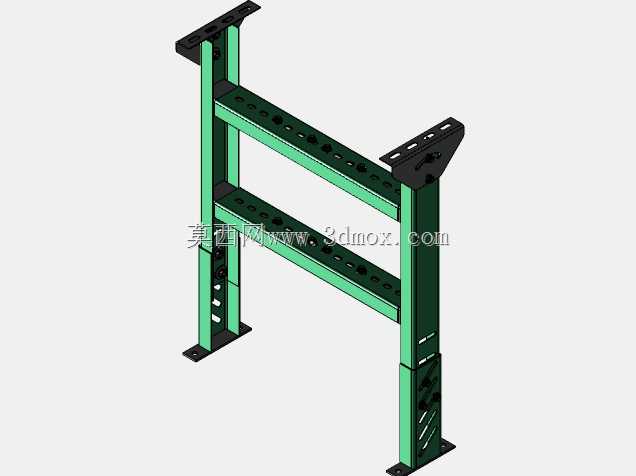

可调节高度宽度的支撑定位构件

在非标自动化生产线、工装夹具搭建、轻型设备安装场景里，可调支撑构件的应用覆盖了从工件定位到设备调平的多个环节，这类构件不需要额外定制转接件，就能适配不同规格的被支撑对象，大幅减少现场安装的配做工作量。这款可调支撑的设计核心围绕高度与宽度两个维度的无级调节展开，区别于传统固定高度的支撑脚，它的高度调节结构采用梯形螺纹副传动，调节过程中不会出现滑牙、自行下沉的问题，调节行程覆盖了常规工装支撑的常用范围，不需要额外叠加垫片就能完成不同高度差的补偿，在流水线工位的工件承托场景里，操作人员不需要更换支撑件，只需要转动调节旋钮就能适配不同批次工件的高度差，换型时间能缩短六成以上。宽度调节部分采用燕尾槽导向结构，两个支撑爪的开合行程可以覆盖不同宽度的工件底部支撑需求，导向面做了淬硬处理，长期反复调节也不会出现磨损松旷，支撑爪的接触面做了防滑网纹处理，接触被支撑件时不会出现打滑偏移，针对表面光洁度要求高的工件，还可以在支撑爪表面粘贴聚氨酯垫，避免支撑过程中刮伤工件表面。从安装边界来看，这款支撑的底座采用标准沉孔安装位，孔位间距适配常规工业铝型材的槽距，既可以直接通过T型螺栓固定在铝型材工作台上，也可以通过膨胀螺栓固定在混凝土地面做设备底脚使用，底座的厚度经过受力校核，在额定承重范围内不会出现底座变形导致的支撑倾斜问题。实际使用中，这类可调支撑常被用在焊接工装的工件定位、检测平台的辅助支撑、轻型输送线的高度调平环节，相比传统的固定支撑加垫片的调节方式，它的调节精度可以控制在0.1mm以内，不需要反复增减垫片测量高度，单点位的调节时间不超过十秒。设计过程中特意规避了调节结构外露的问题，所有传动配合面都做了防尘遮挡，车间内的焊接飞溅、切削粉尘不会进入配合间隙导致调节卡滞，日常维护只需要定期在螺纹副位置涂抹少量润滑脂即可，不需要做复杂的拆解保养。支撑构件的整体外形做了倒角处理，没有尖锐的棱角，现场安装调试过程中不会划伤操作人员，外露的调节旋钮做了滚花处理，戴劳保手套操作时也能顺利转动旋钮完成调节，不需要额外借助扳手等工具，在设备临时改线、工装快速调整的场景里，这种免工具调节的特性能大幅提升现场调试的效率。
