卡达通传动执行模组结构设计方案

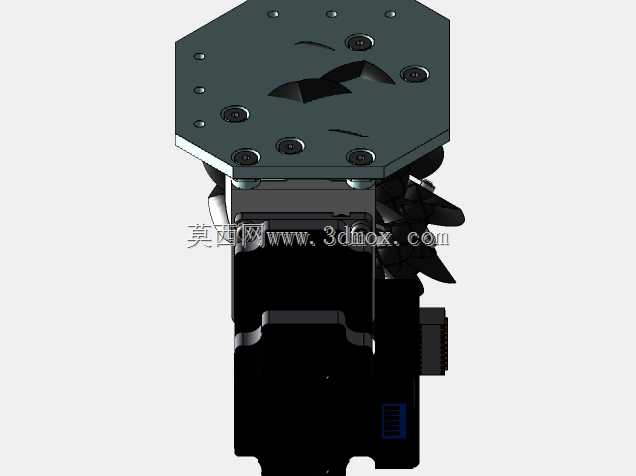

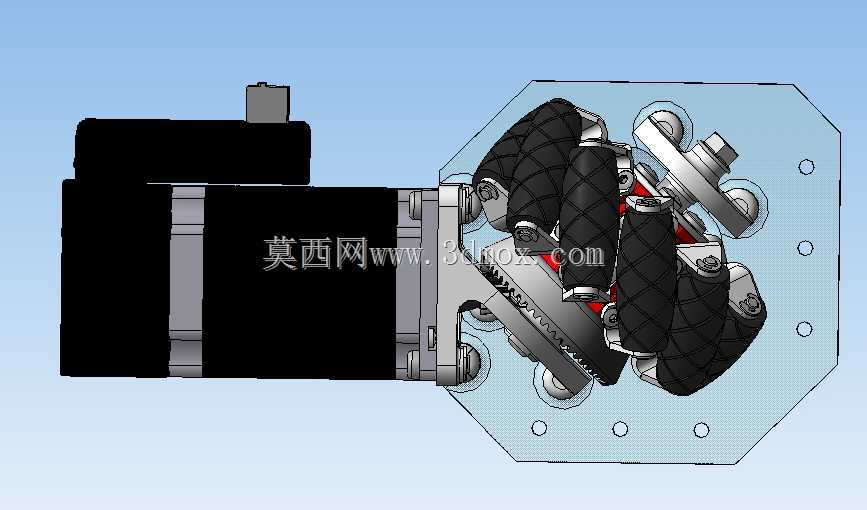

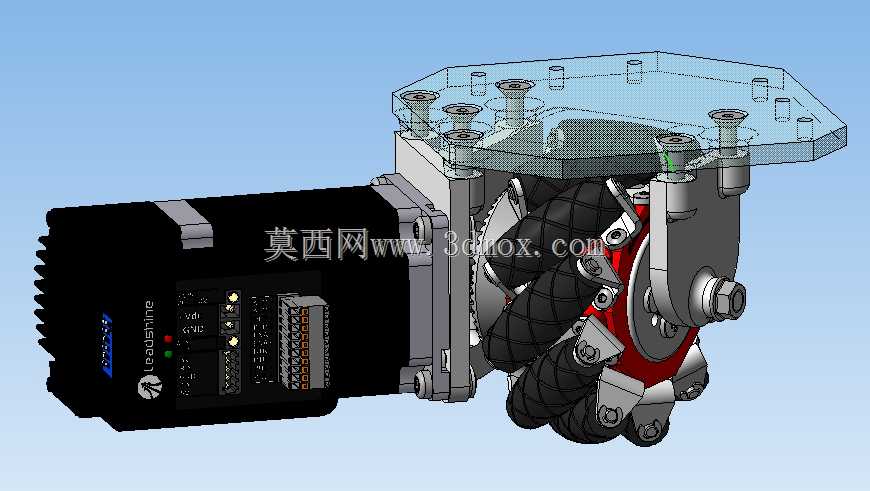

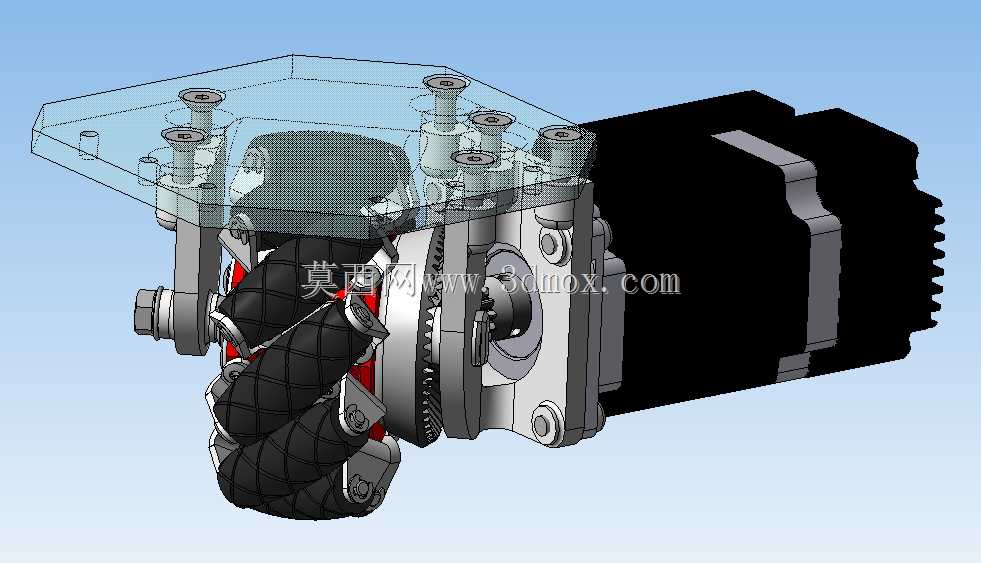

该结构模组多用于紧凑空间内的动力传输与末端执行场景，常见于小型自动化装配工位、精密检测设备的进给单元、狭小空间内的扭矩输出端，可在设备内部预留的狭窄安装腔体内完成动力换向与扭矩传递，适配对安装空间有严格限制的非标自动化设备改造、小型专用设备的动力端搭建场景。从结构设计逻辑来看，模组将动力输入段、传动换向段、末端输出段做了高度集成化处理，动力输入端采用标准安装接口，可直接匹配市面主流的伺服或步进动力单元，无需额外设计转接法兰，减少装配时的同轴度调校工作量。传动段采用交错啮合的传动结构，可将输入轴的旋转动力通过90度换向传递至末端输出端，传动啮合部位做了限位约束设计，可避免传动件在高速往复运转时出现轴向窜动，保证动力传输的稳定性。末端输出端预留了多组安装孔位，可根据实际使用需求加装夹爪、吸盘、打磨头等不同类型的执行末端，拓展模组的适用场景。安装边界方面，模组整体采用扁平化布局设计，顶部的安装板做了透明化的结构示意，可清晰看到内部紧固件的排布位置，安装板上预留的沉头孔位可直接从上方完成与设备机架的锁紧固定，无需在模组侧面预留操作空间，进一步压缩了整体安装所需的空间尺寸。模组侧面的支撑结构采用一体化铣削成型的支座，既承担了传动件的径向载荷，也作为整个模组的定位基准面，装配时可直接将支座侧面贴合设备安装基准面完成定位，减少额外的定位工装使用。传动啮合部位的密封结构做了内嵌式设计，可在运转过程中阻挡外部粉尘进入传动啮合区，同时留存润滑脂保证传动件的长期运转寿命，适配车间内多尘的生产作业环境。在结构细节处理上，所有传动件的连接部位都做了圆角过渡处理，避免应力集中导致的部件断裂，紧固件的排布避开了传动件的运动轨迹，不会出现运转干涉问题。整个模组的动力传输路径经过优化，传动环节的间隙控制在极小范围内，可满足精密进给场景下的重复定位精度要求，不需要额外加装间隙补偿结构即可完成高精度的动力输出动作。
