悬挂式钢丝绳导向吊轮结构设计

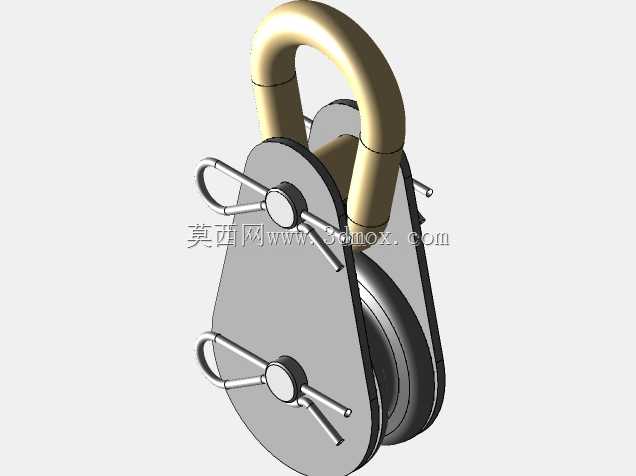

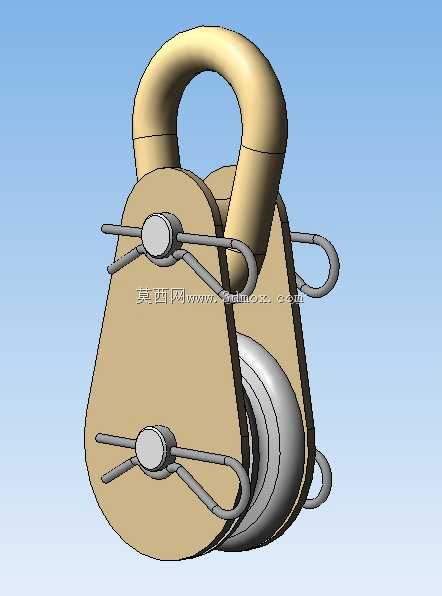

　　在起重吊装、物料转运、小型设备移位等作业场景里，这类悬挂式钢丝绳吊轮是改变钢索受力走向、降低绳索磨损的核心配套构件，常搭配手拉葫芦、电动卷扬、临时吊装架使用，也会作为生产线物料吊运轨道的末端转向部件，适配车间内定点工位的重型工件上下料、建筑外立面小型机具悬挂、仓储区域重型货位的调位作业，能有效分散钢索转折处的集中应力，避免钢丝绳直接与刚性结构棱角接触产生断丝、弯折疲劳问题。从结构设计逻辑来看，该吊轮采用双侧夹板夹持式布局，两块对称的成型夹板作为核心承载基体，上部的环形吊耳与夹板采用一体化折弯成型结构，省去了额外的吊耳焊接工序，避免焊缝位置成为受力薄弱点，吊耳的圆弧过渡段做了等曲率处理，能保证与上部挂点卸扣或者吊钩接触时受力均匀，

　　不会出现局部应力集中导致的变形。夹板下部通过两根横向销轴完成装配定位，销轴端部采用开口销做防松锁止，相比螺纹锁紧结构，在长期受振动、交变载荷的吊装工况下，不会出现螺纹退刀槽处的疲劳断裂，也能避免螺纹锈蚀后无法拆解维护的问题，日常检修时只需敲出开口销即可抽出销轴，快速更换磨损的滑轮轮体，降低现场维护的配件更换成本。中部的滑轮轮体采用深槽型截面设计，绳槽的曲率半径适配常规直径的吊装钢丝绳，槽壁做了光滑圆弧过渡，不会对钢丝绳表面的油膜层造成过度刮擦，轮体与中心销轴之间预留了足够的转动间隙，保证钢丝绳受力时轮体可以随钢索移动顺畅转动，不会出现卡滞导致的钢丝绳滑动磨损。设计时需要重点关注安装边界尺寸：

　　上部吊耳的内孔净宽要匹配常用卸扣的销轴直径，保证挂接时不会出现卡滞，同时吊耳的厚度要满足额定载荷下的抗剪切强度要求；两块夹板的外侧间距要小于上部挂点、下部挂接构件的安装开口尺寸，避免现场安装时出现干涉；滑轮的绳槽深度要大于钢丝绳直径的1.5倍，防止作业过程中钢丝绳受侧向力脱出绳槽引发安全隐患；横向销轴的伸出长度不能超出夹板外侧平面过多，避免与周边结构发生刮碰。实际选型应用时，还要结合作业场景的额定吊装载荷匹配对应规格的吊轮，不能超载荷使用，同时要定期检查销轴的磨损量、开口销的锁止状态、滑轮绳槽的磨损深度，当绳槽磨损量超过原厚度的十分之一时就要及时更换轮体，避免钢丝绳受力时出现卡阻、脱槽问题。这类吊轮的结构没有冗余的复杂构件，

　　整体加工难度低，普通板材切割、折弯、钻孔工序即可完成夹板加工，滑轮可采用标准型材加工或者选用通用起重滑轮配件，适合批量加工制作，也能根据现场的特殊吊装需求快速调整夹板尺寸、滑轮规格，适配不同直径的钢丝绳和不同载荷等级的作业需求。
