三爪式手动拉拔拆卸工具结构设计

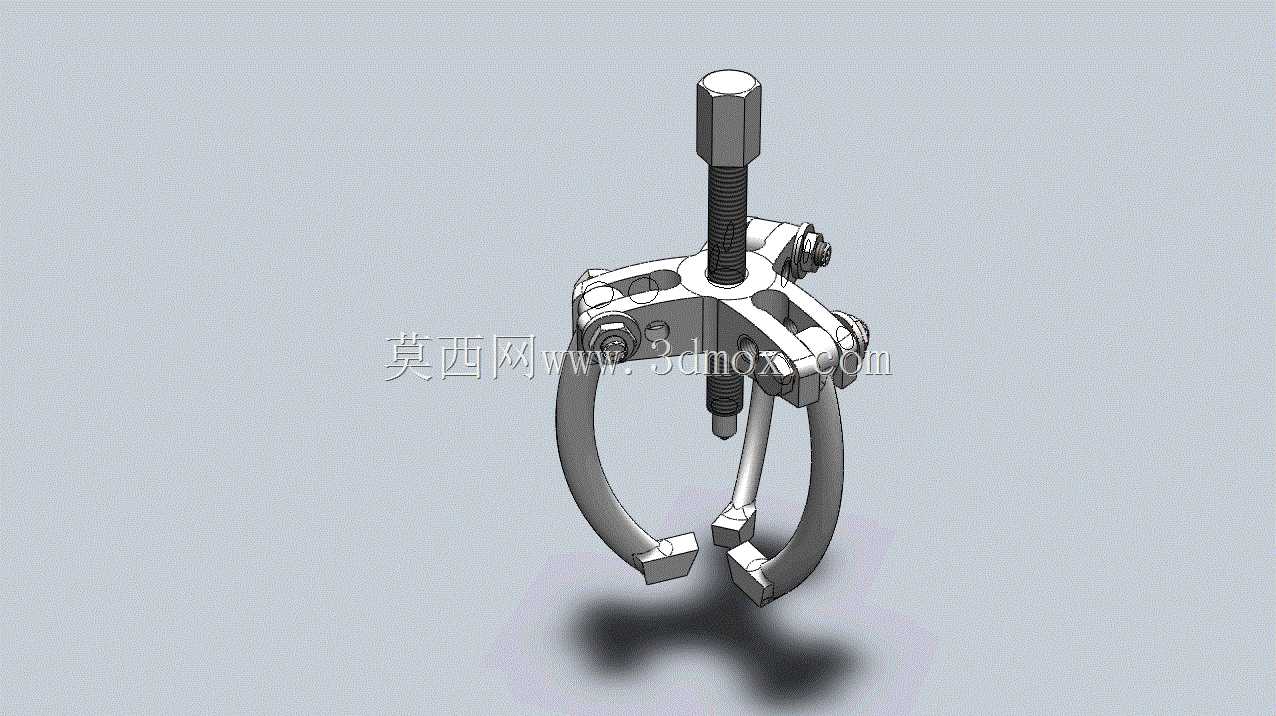

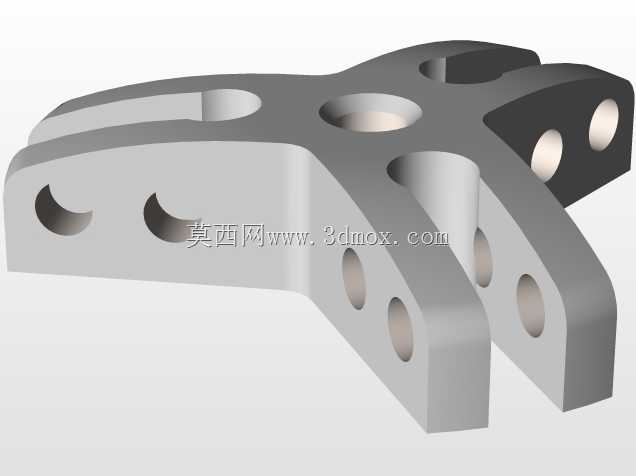

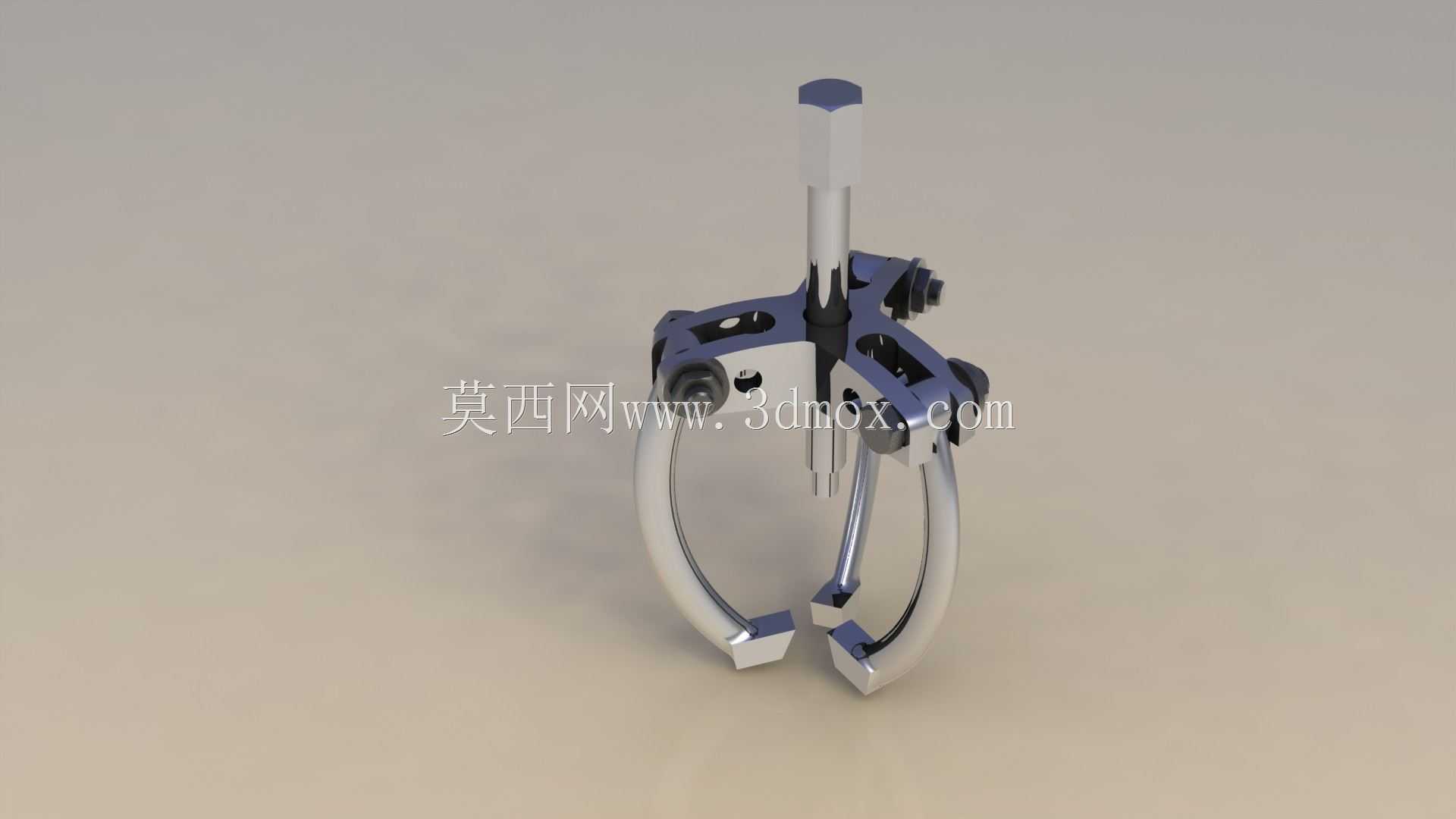

这款三爪拉拔工具主要面向设备维保、机械装配场景，用于过盈配合零部件的无损伤拆卸作业，日常产线设备维护、机修班组工位、汽修作业场景中，经常会遇到轴承、皮带轮、齿轮、联轴器等零件与轴径紧配的情况，直接敲击拆卸很容易损伤轴面、破坏零件配合精度，这类拉拔工具就是针对这类工况设计的专用工装。从结构设计来看，该工具采用三爪均布的夹持方案，相比两爪结构受力更均匀，作业时三个卡爪同步勾住待拆卸零件的外缘端面，中心顶杆对准轴端中心孔，旋转顶杆尾部的施力段即可平稳输出轴向拉力，逐步将紧配件从轴上拉出，全程受力沿轴的中心轴线分布，不会出现偏载掰弯轴件、卡爪滑脱的问题。卡爪部分做了可调式铰接设计，可根据待拆卸零件的外径尺寸调整张开幅度，适配一定直径范围内的零件拆卸需求，卡爪的勾头做了加厚处理，接触端面做了直角限位，勾住零件时贴合面积更大，受力时不会出现应力集中导致卡爪断裂、零件边缘崩损的情况。中心顶杆采用高强度杆件设计，头部做了圆弧过渡，顶在轴端中心孔时不会刮伤中心孔的定位锥面，保留轴件后续加工、装配的定位基准，顶杆与主体横梁之间采用螺纹传动，传动效率高，施力时不需要过大的操作力矩，普通扳手即可完成大拉力输出。主体的横梁与卡爪连接位置做了镂空减重设计，在保证结构强度、满足额定拉拔力要求的前提下，尽可能降低工具自身重量，方便操作人员携带、高空作业时单手持握操作。安装边界方面，该工具的最小夹持内径适配常规小尺寸轴承的拆卸需求，最大张开幅度可覆盖多数中小型设备的传动轮、轴承拆卸尺寸，顶杆的有效行程满足常规过盈配合件的拔出距离要求，作业时不需要额外搭配接长杆即可完成常规拆卸任务，卡爪的铰接间隙控制在合理范围，作业时不会出现明显晃动，保证拉拔过程的对中度。设计过程中重点考虑了受力路径的合理性，拉力从卡爪传递到横梁，再通过中心顶杆的反作用力作用到轴端，所有受力部位都做了圆角过渡，避免应力集中导致的结构失效，表面处理兼顾防锈与握持手感，日常存放不易锈蚀，适合车间复杂工况下长期使用。
