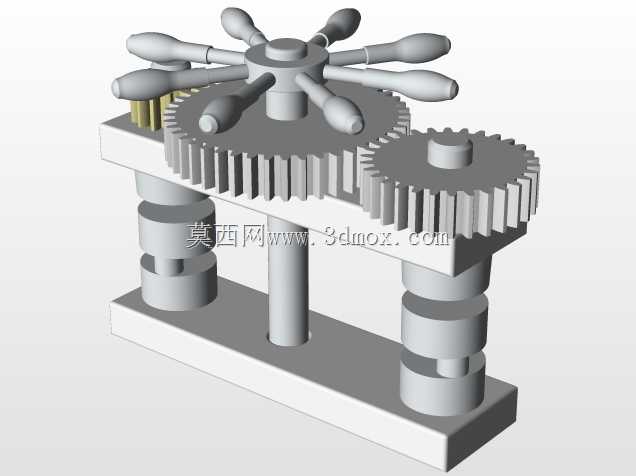

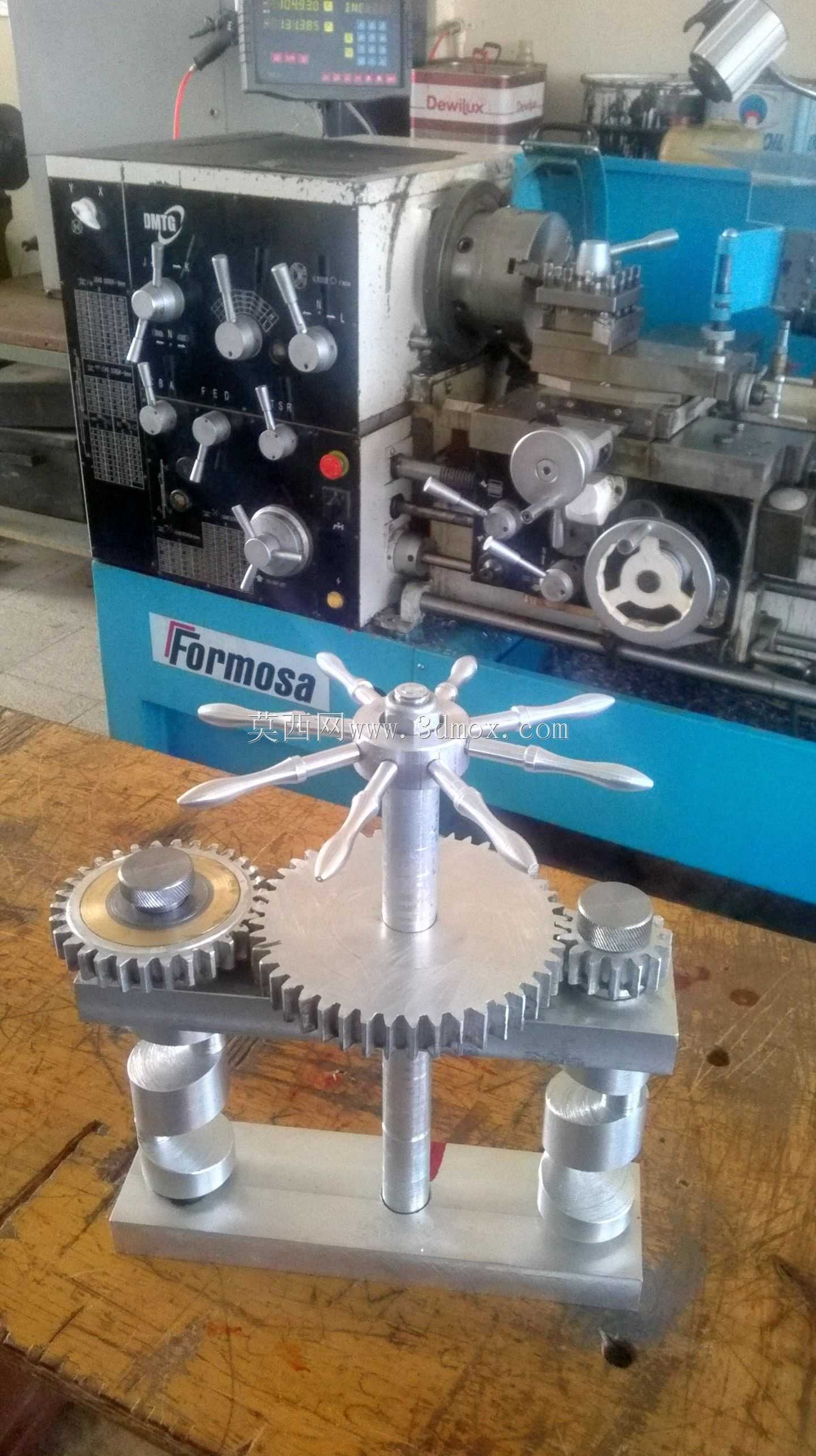

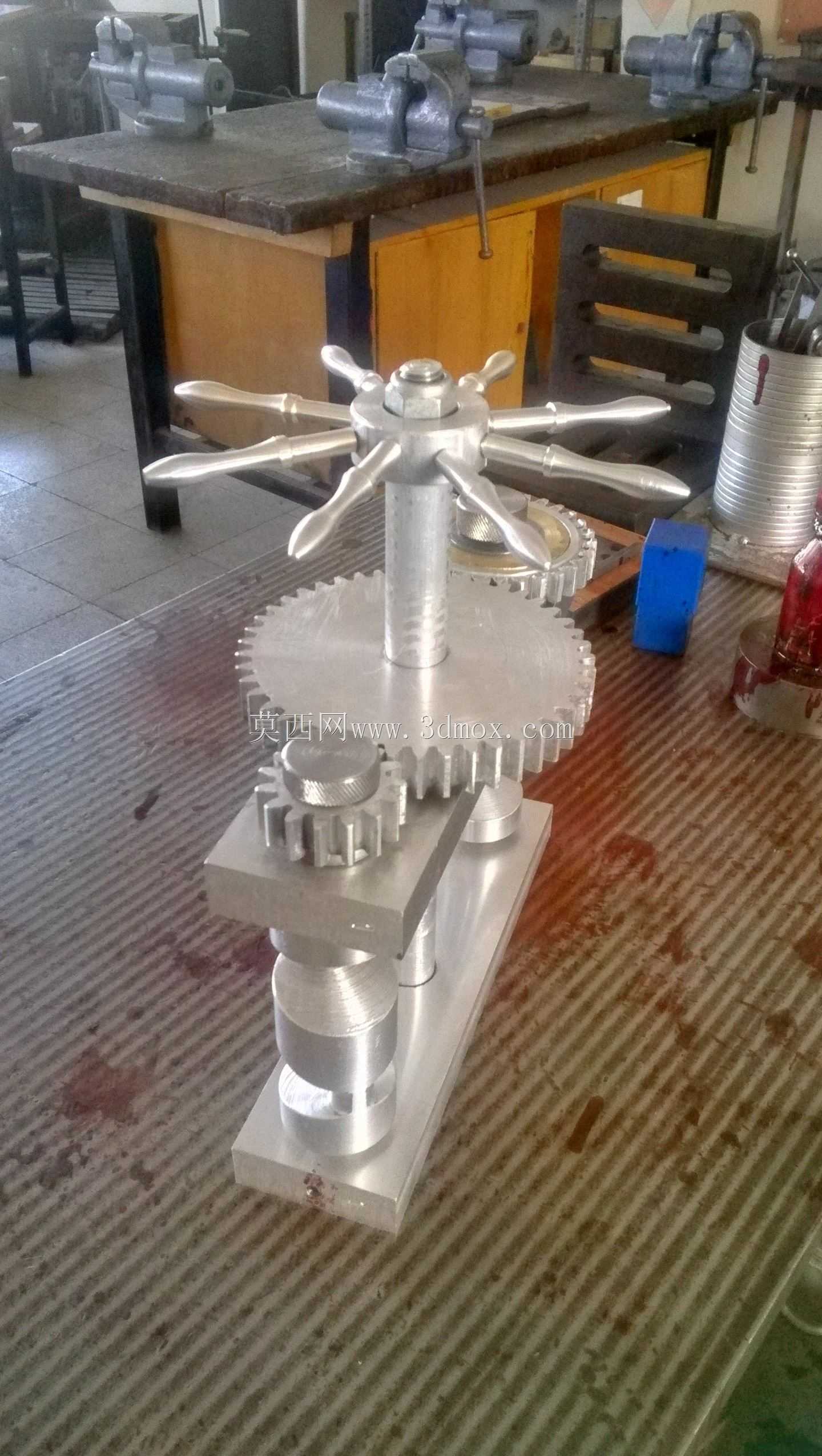

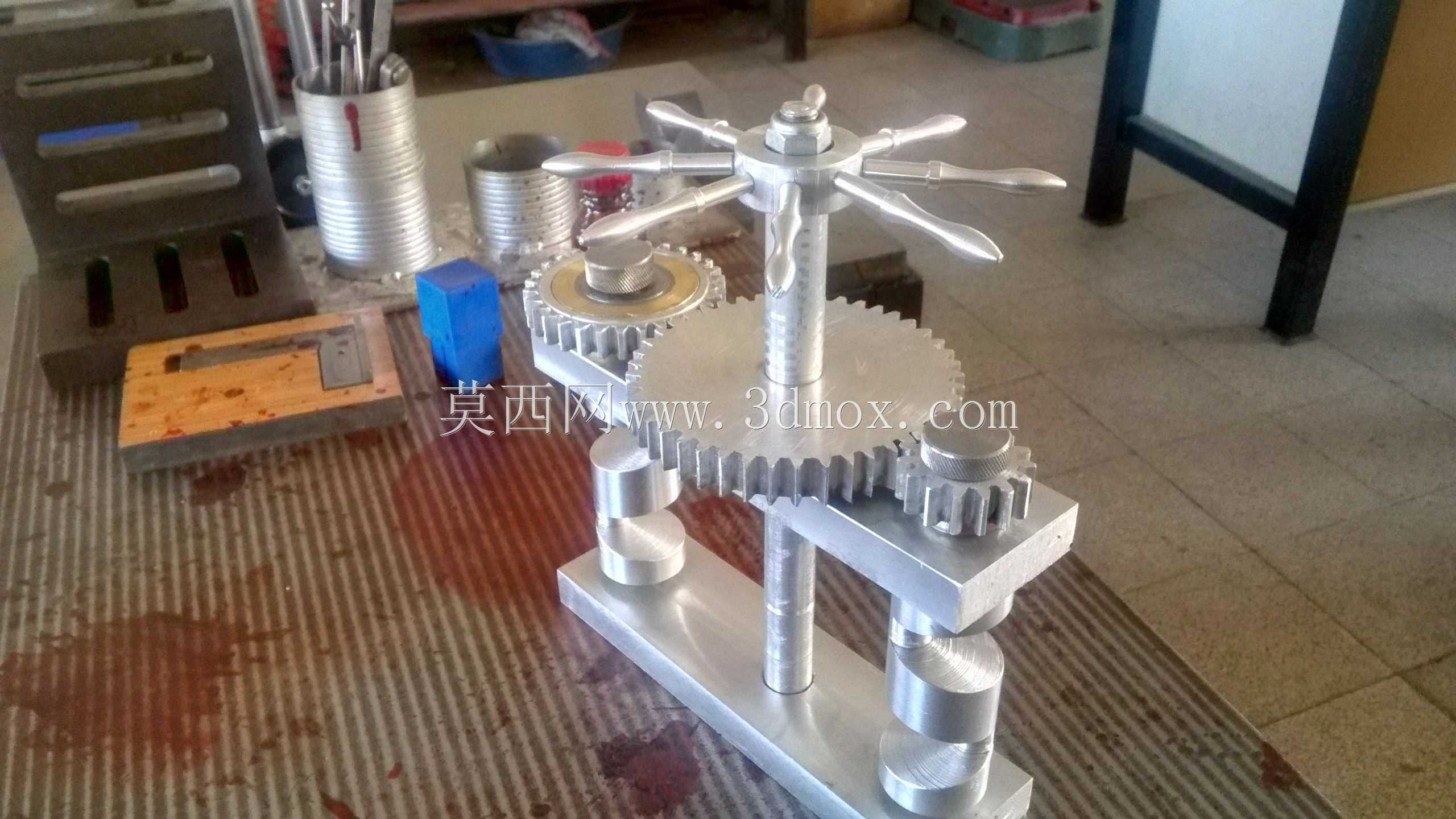

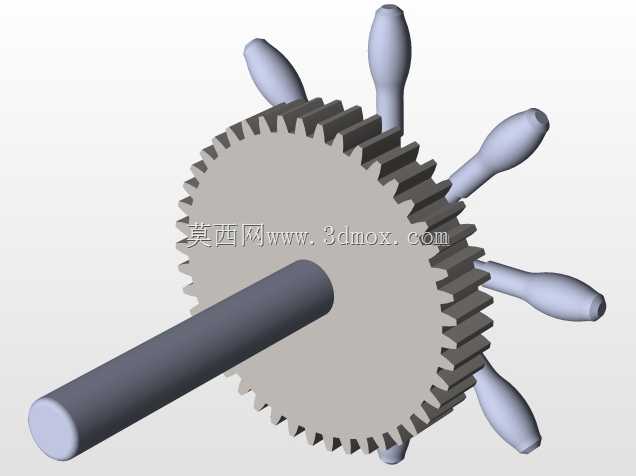

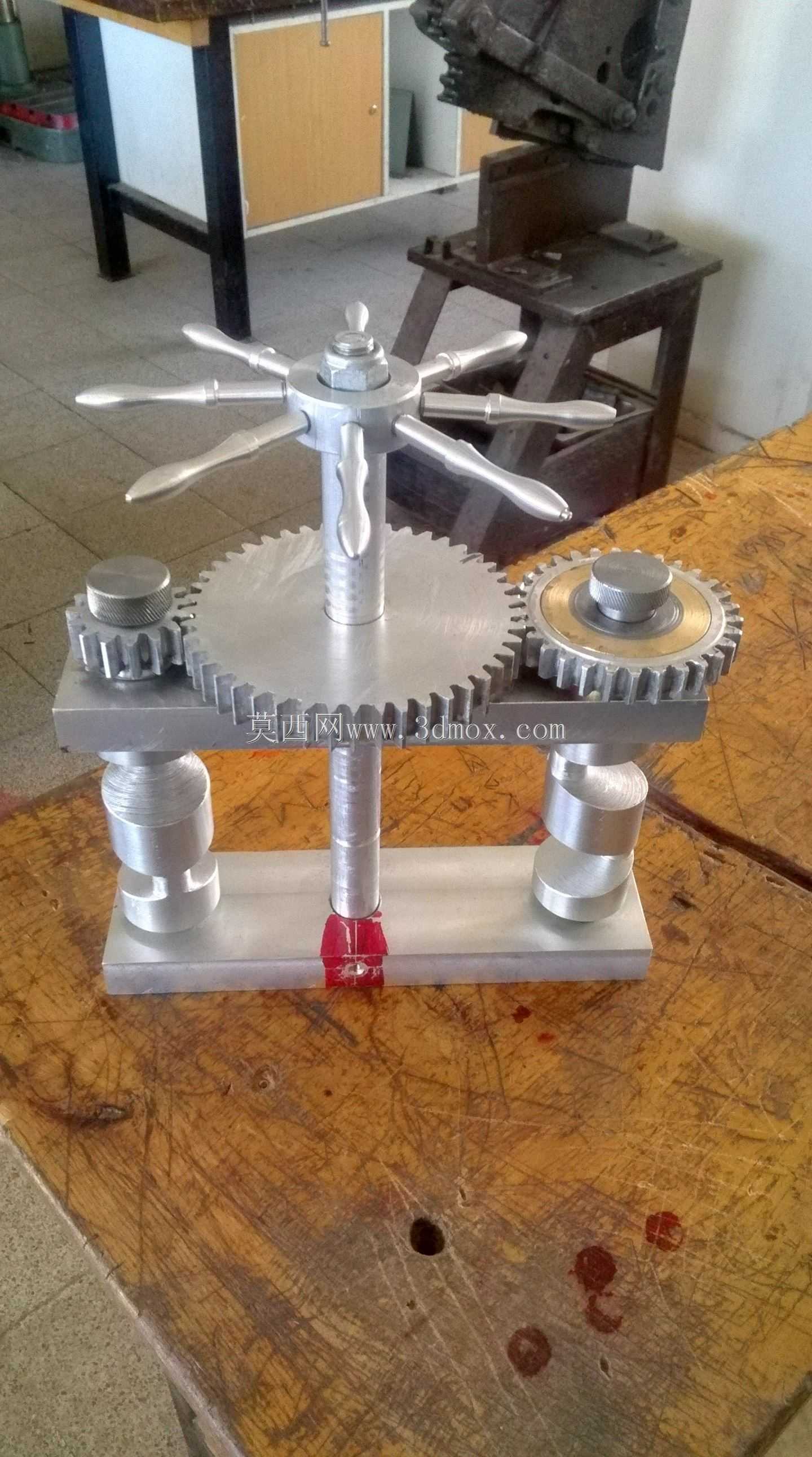

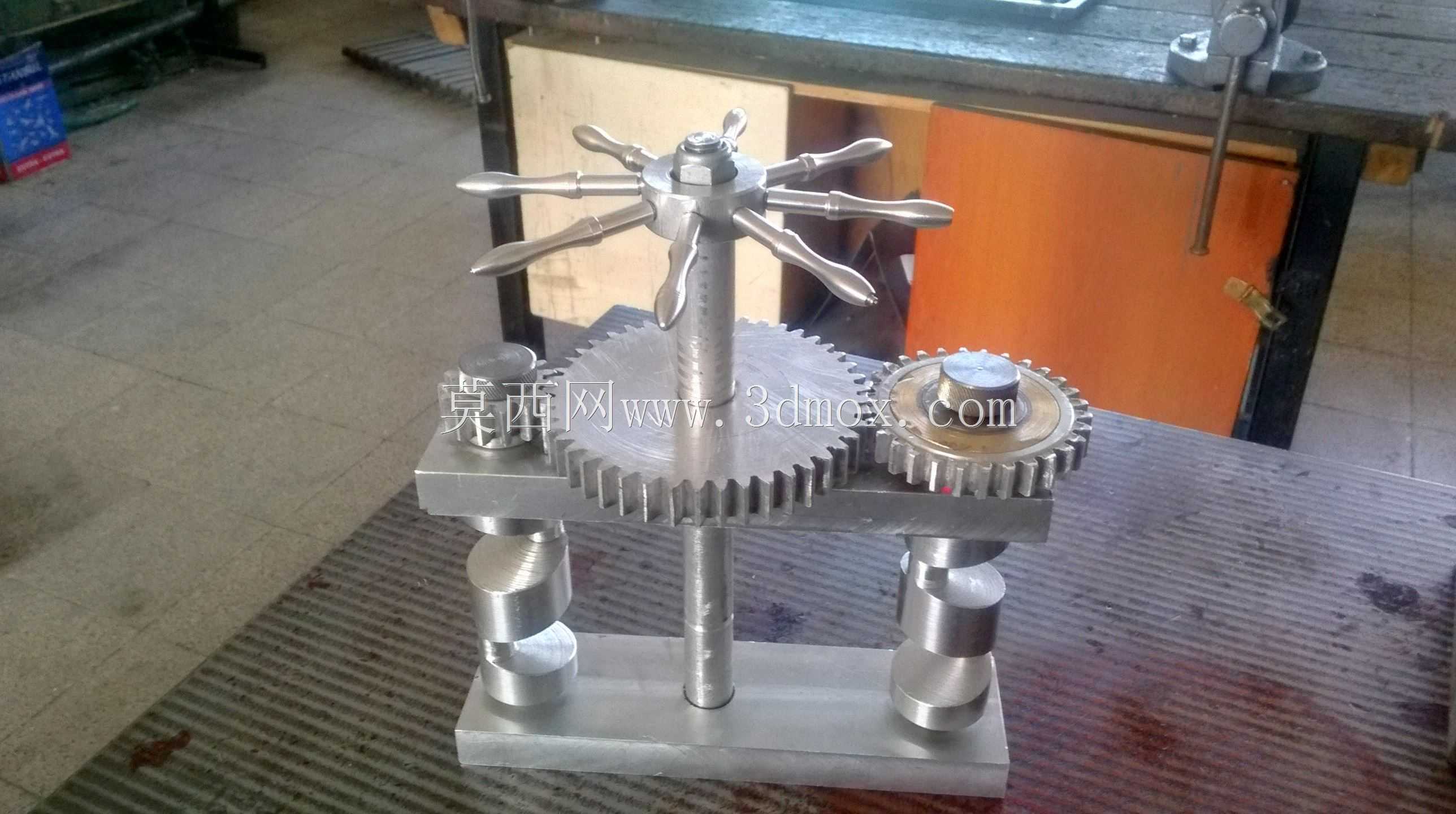

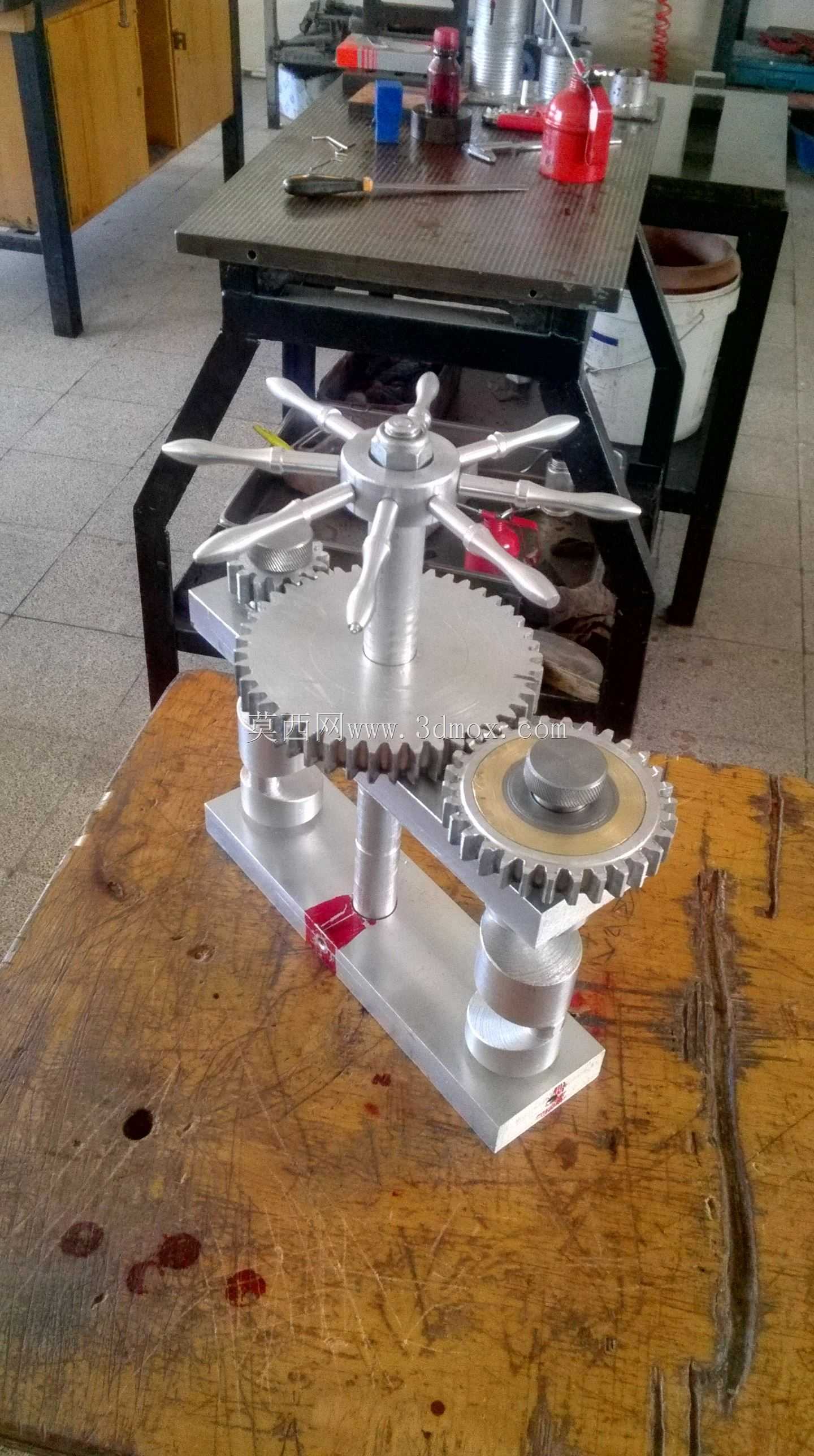

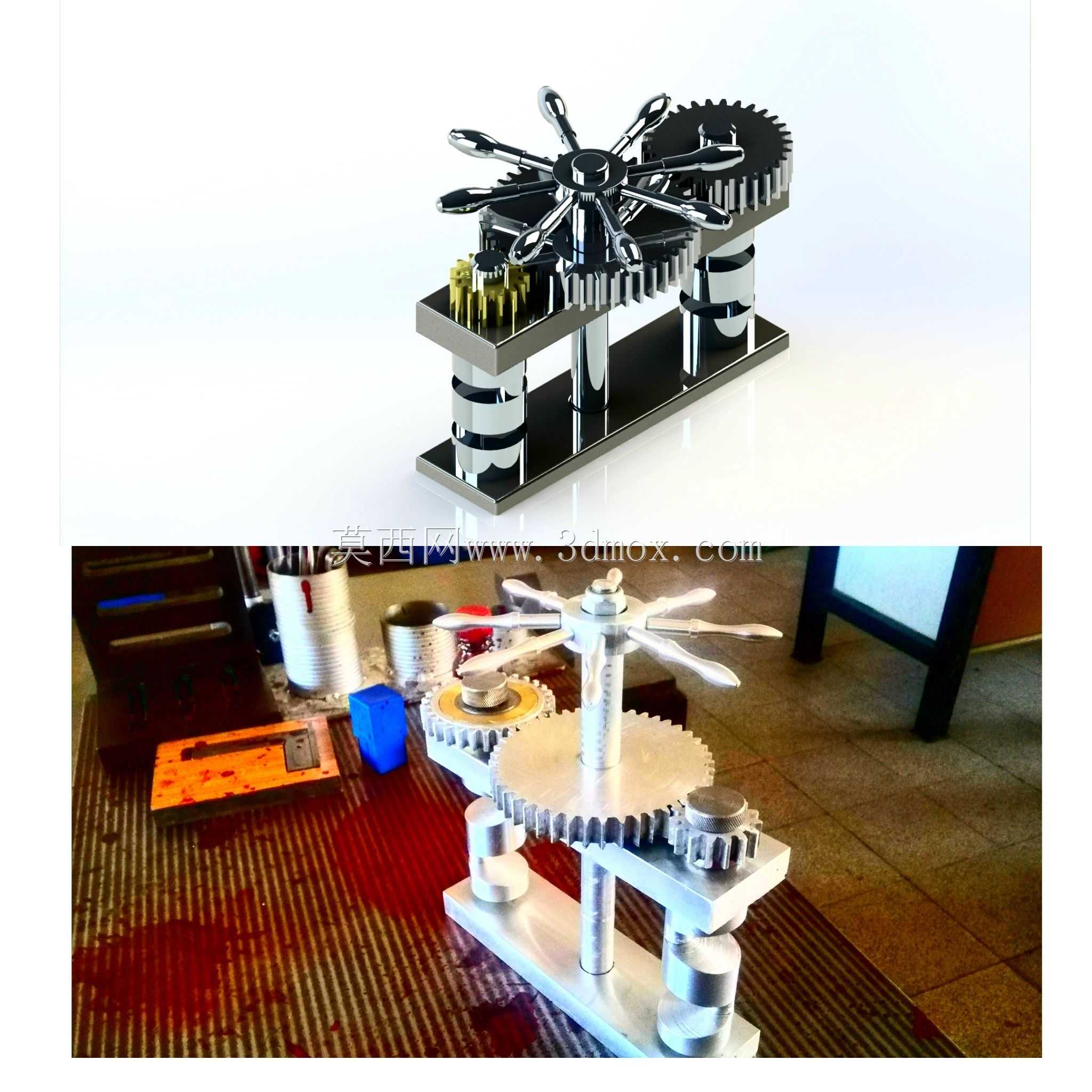

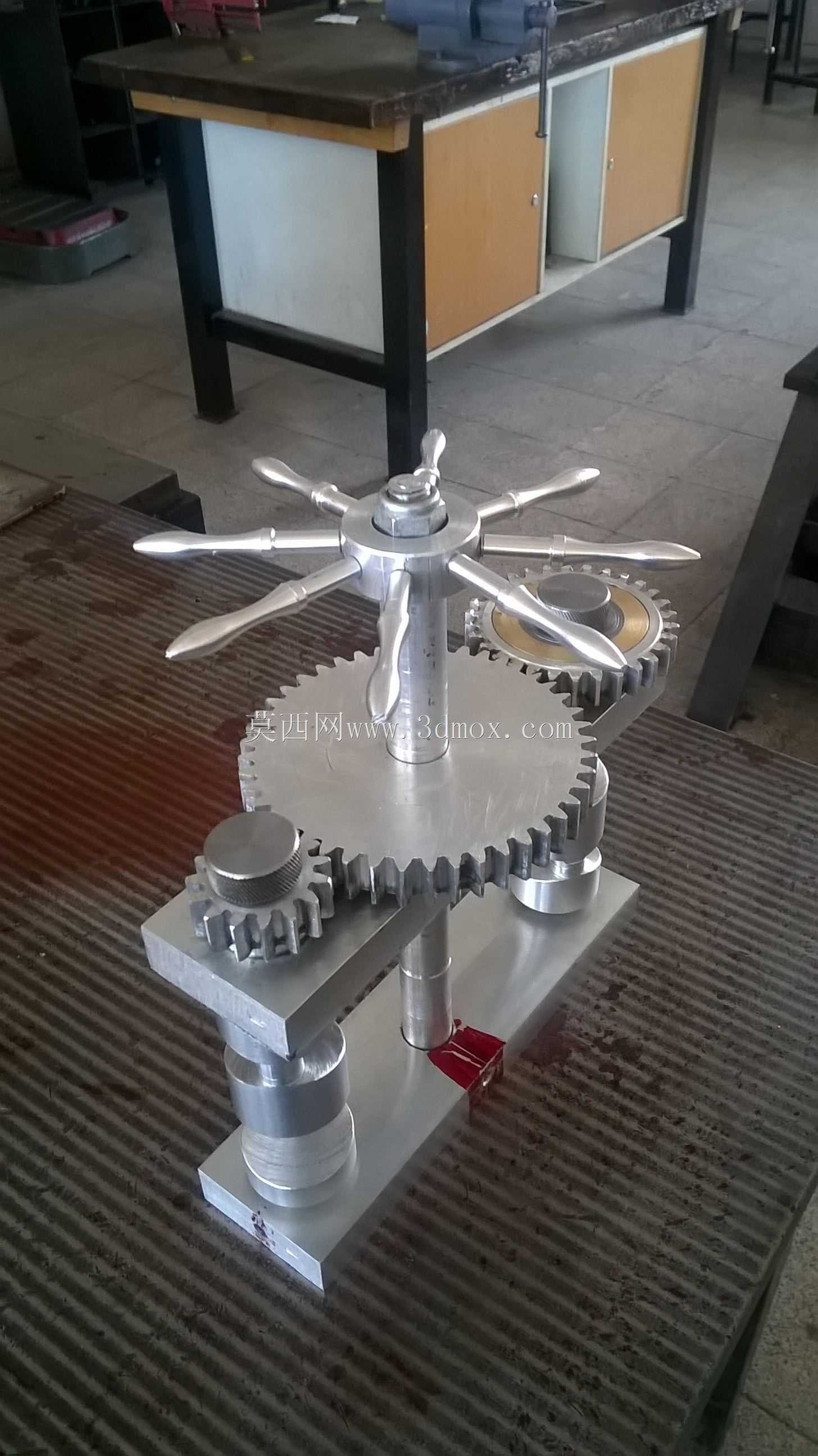

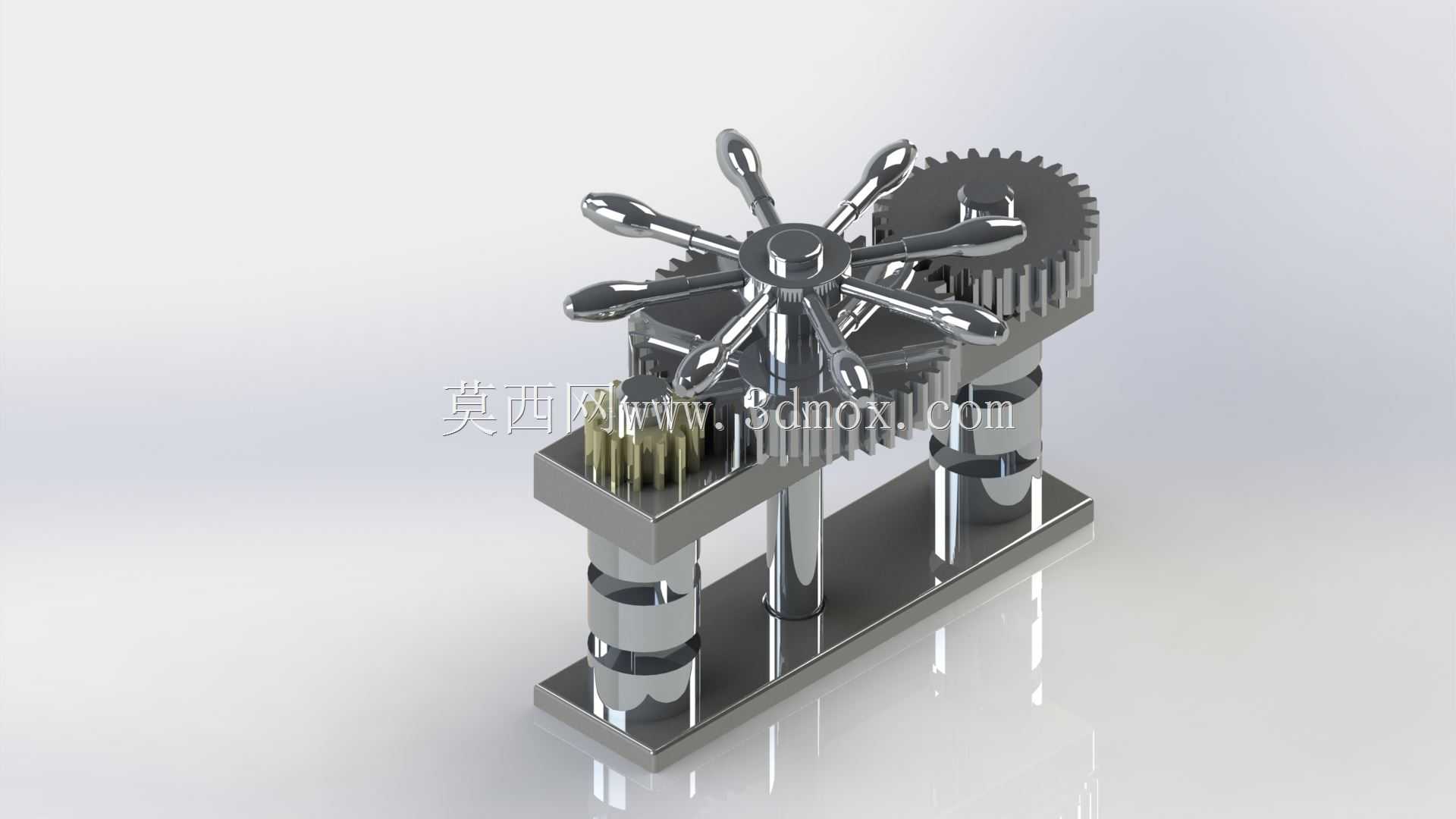

这套齿轮传动机构采用立式三立柱支撑布局,核心传动单元由三组不同模数的圆柱直齿轮构成,顶部设置星型手轮作为手动动力输入部件,手轮与中心主动齿轮同轴固连,输入扭矩通过中间介轮传递至两侧从动齿轮,可实现单输入双输出的同步回转运动。从实际应用场景来看,这类紧凑式齿轮传动结构常被集成在小型手动进给设备、教学演示台架、精密微调工装的动力传递链路中,相比带传动、链传动结构,齿轮啮合的传动比恒定,无打滑滞后问题,手动操作时的反馈手感清晰,能精准控制输出端的回转角度,适合对进给位移精度有要求的轻载作业场景。

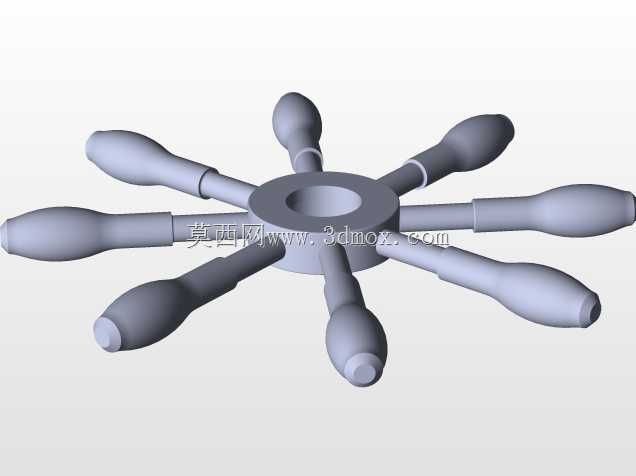

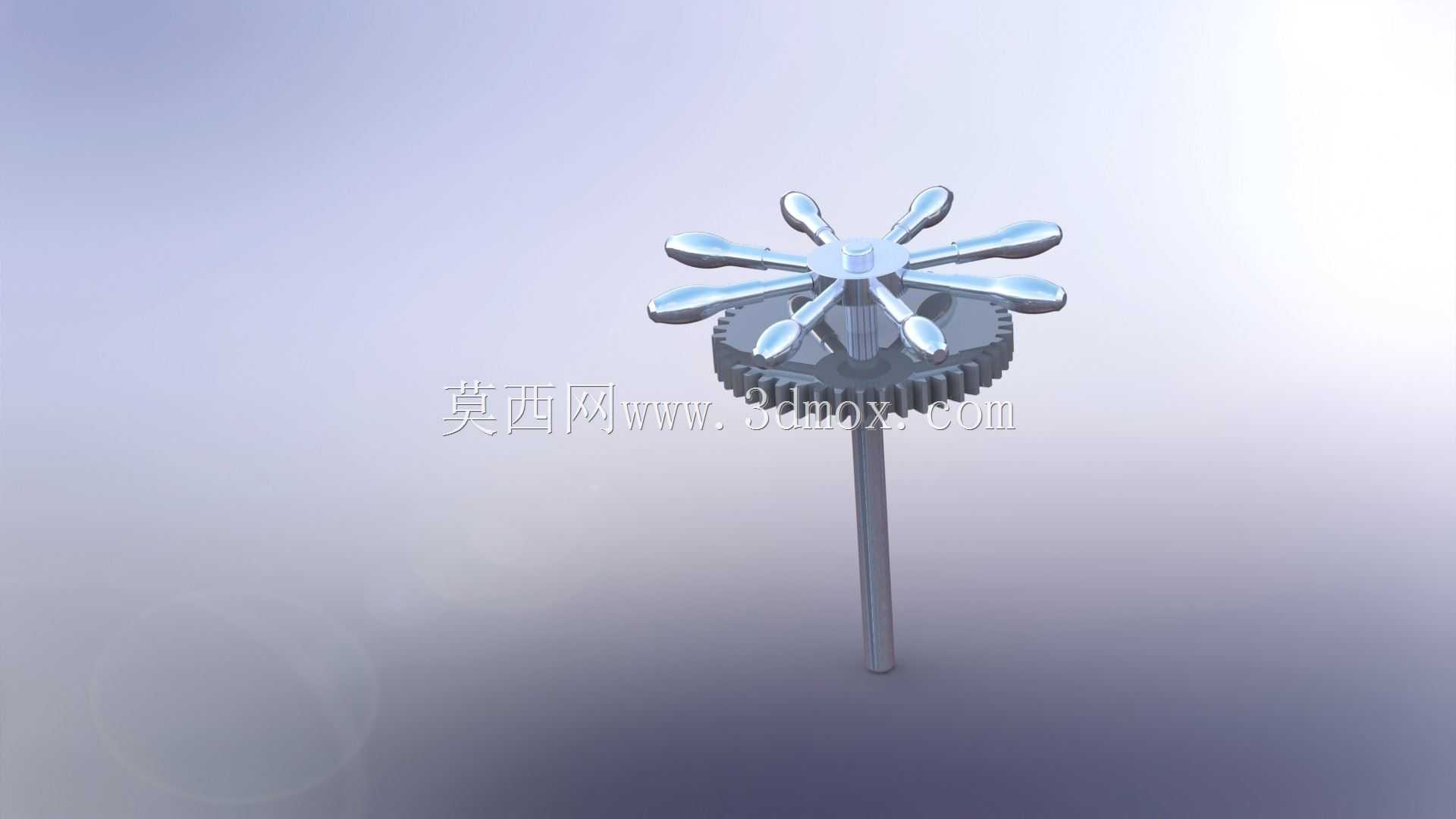

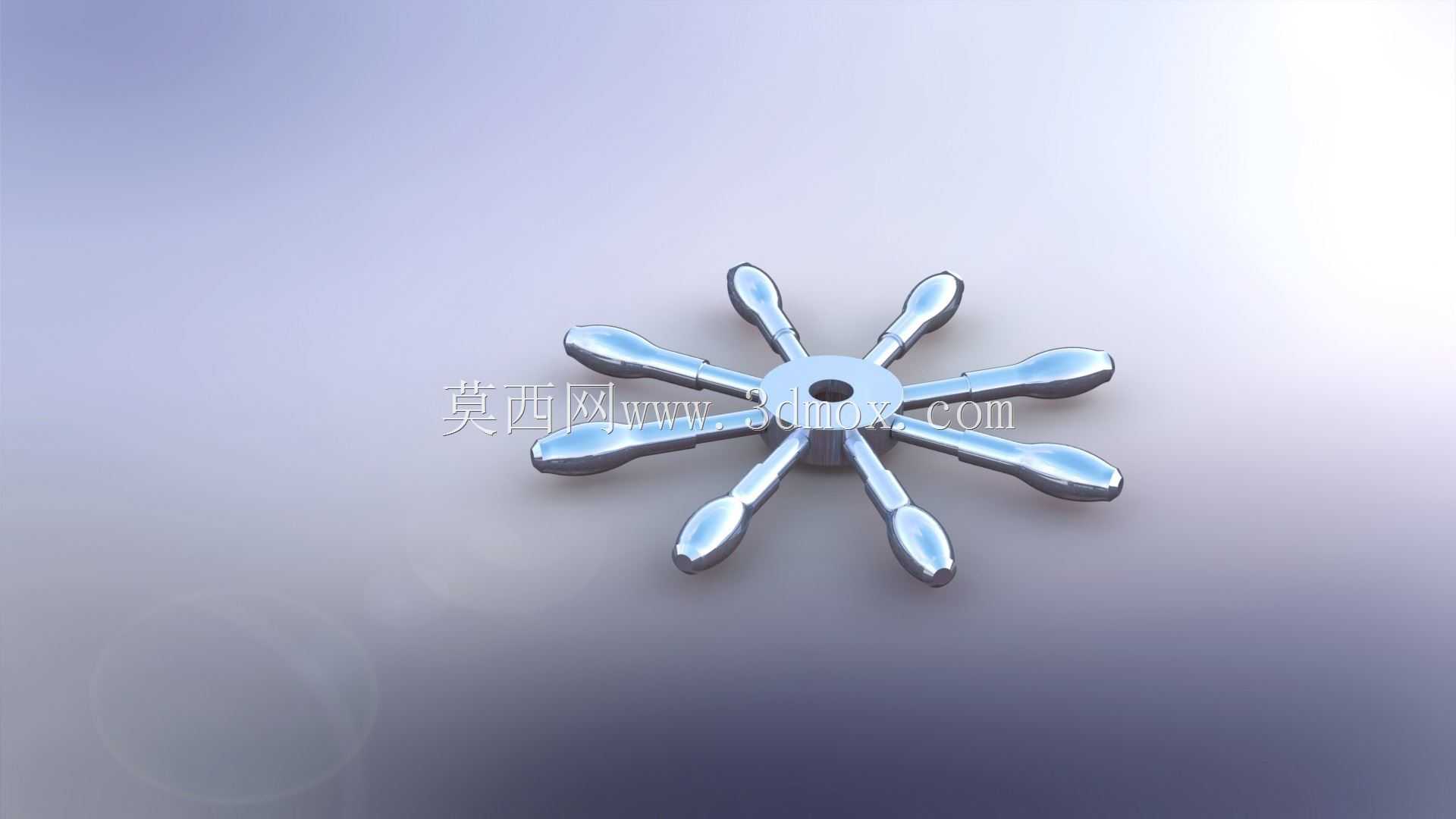

设计阶段优先考虑了手动操作的人机交互合理性,顶部星型手轮的握持端做了圆弧过渡处理,每根握柄的长度适配成年人手指握持的开合范围,操作时无需额外握持工具,直接徒手转动即可带动整套齿轮组运转。支撑立柱采用等直径圆柱金属件,底部通过矩形安装底板实现整体固定,底板上预留的安装孔位可适配M6规格的紧固螺栓,能直接固定在工作台面、设备机架的预设安装位上,安装边界的长宽尺寸控制在200mm*120mm范围内,整体高度不超过180mm,不会占用过多设备内部的安装空间,适合嵌入小型台式设备的内部结构中。

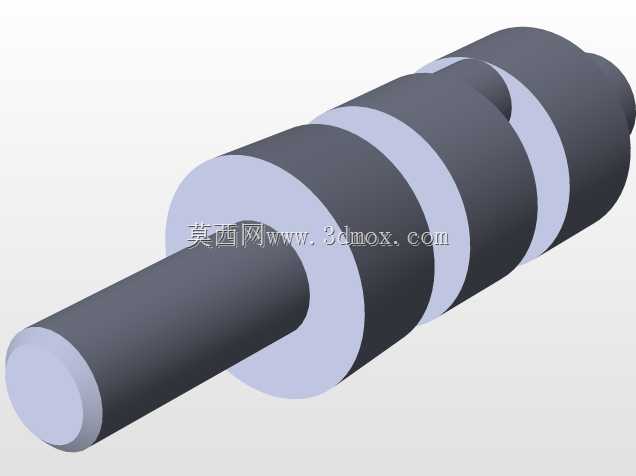

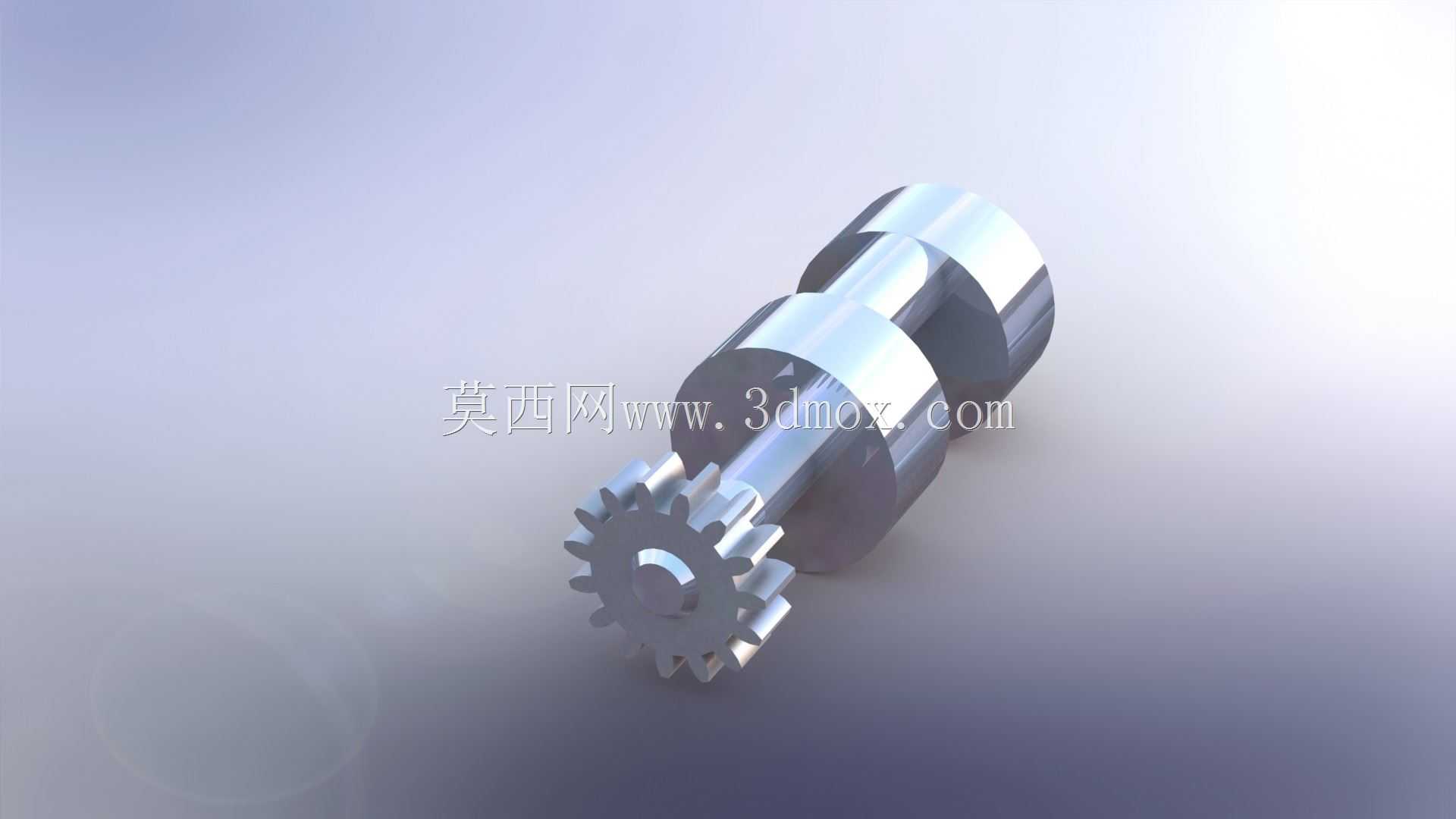

齿轮副的啮合间隙在建模时做了合理预留,齿侧间隙控制在0.05-0.1mm区间,既保证齿轮运转时不会出现卡滞、咬齿问题,又能避免间隙过大导致的回程误差,手动转动手轮时,从动轴的回转响应无明显空程。支撑立柱与上下安装板的连接采用轴孔过盈配合加端面顶丝固定的方式,无需额外焊接工序,装配时可先完成齿轮组的啮合调试,再锁紧顶丝固定立柱位置,后期维护拆解也十分便捷,只需松开顶丝即可将立柱与传动单元拆分,单独更换磨损的齿轮零件。
从功能特性来看,这套机构除了实现基础的扭矩传递、转速变换功能外,外露的齿轮结构也可作为机械原理教学的演示载体,能直观展示圆柱直齿轮的啮合过程、传动比计算逻辑、多齿轮串联传动的动力传递路径,金属材质的构件质感厚重,运转时的金属啮合声响也能强化演示的真实感。从动轴的下端可根据实际使用需求加装不同的执行部件,比如夹头、微调平台、刻度转盘等,拓展作为手动进给调节单元使用,常见于小型试验台、试样加工夹具、精密检测设备的手动调节结构中。

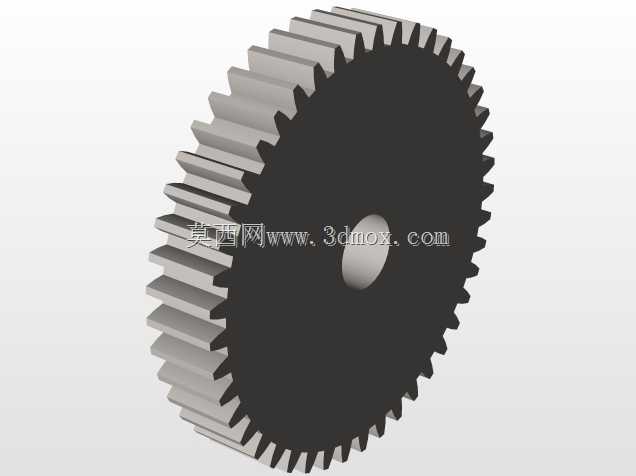

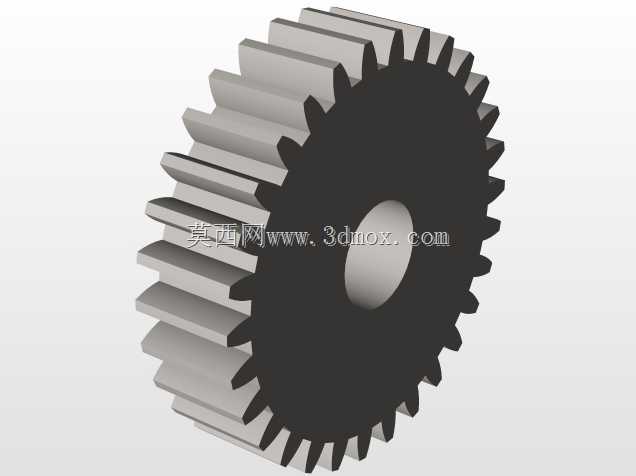

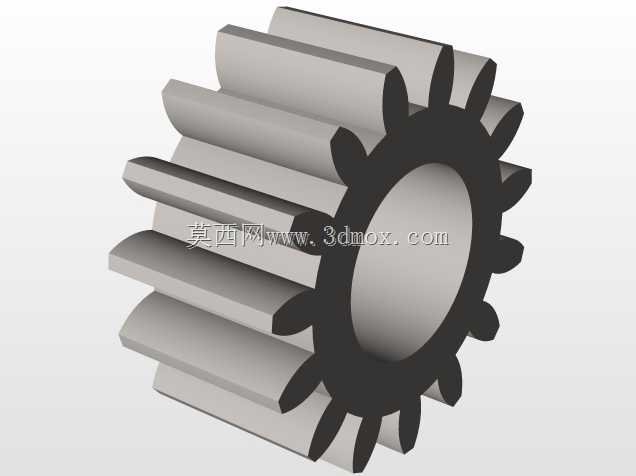

建模过程中对齿轮的齿形参数做了标准化处理,所有齿轮的齿形均符合渐开线圆柱齿轮的精度要求,齿顶高、齿根高、压力角参数均采用通用机械设计的标准值,后期如果需要加工实物,可直接导出齿形轮廓图用于线切割或滚齿加工,无需二次修正齿形参数。立柱与安装板的配合轴径做了公差标注建议,实际加工时采用h7的轴公差与H7的孔公差配合,既能保证装配的顺畅度,又能避免立柱安装后出现晃动,影响齿轮啮合的稳定性。底板的安装孔位采用沉孔设计,紧固螺栓安装后螺栓头不会突出底板底面,保证机构放置在平面上时能完全贴合,不会出现放置不稳的问题。

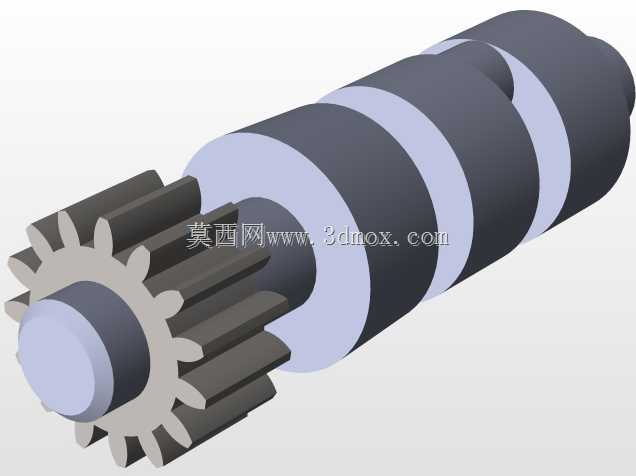

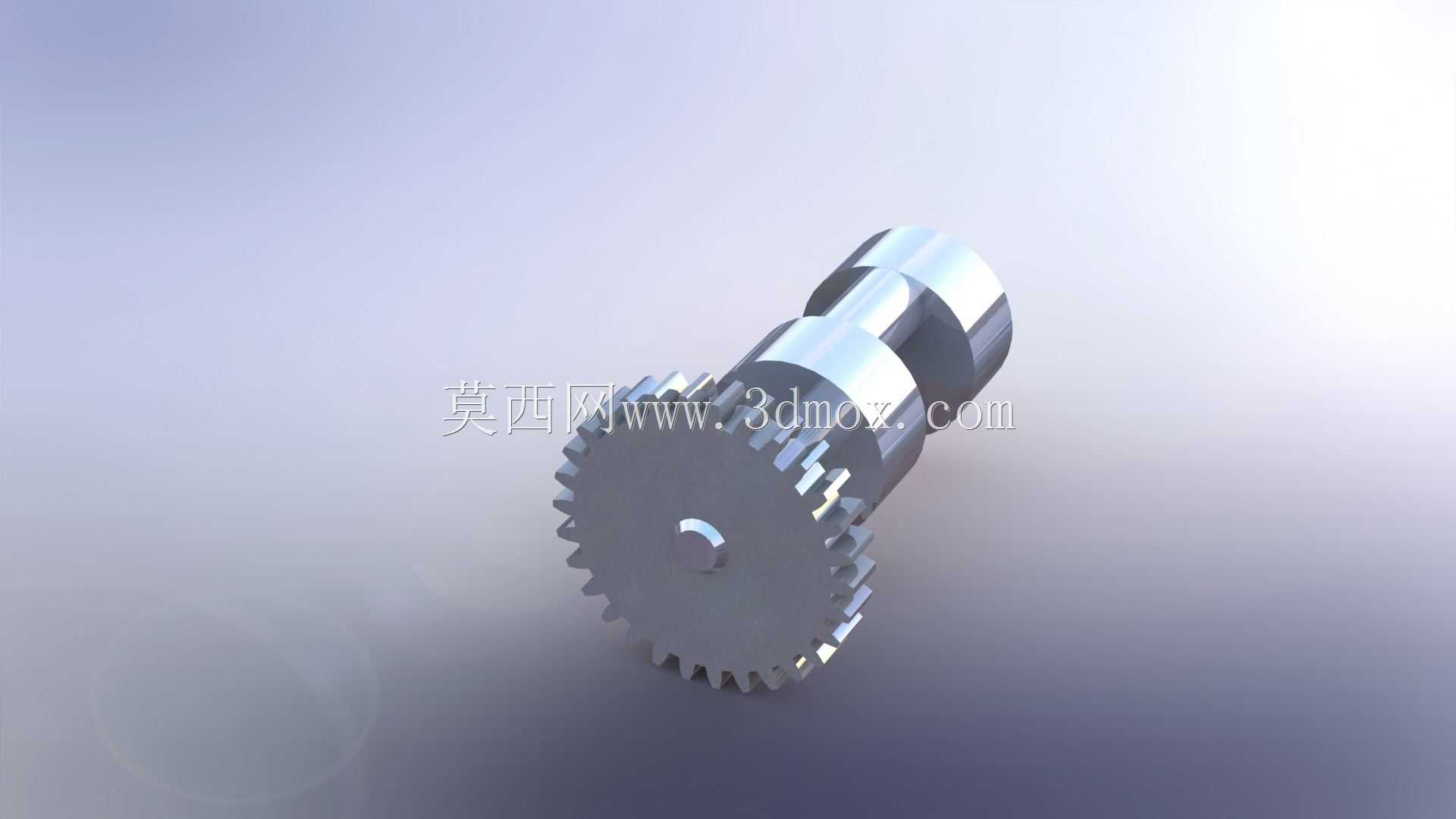

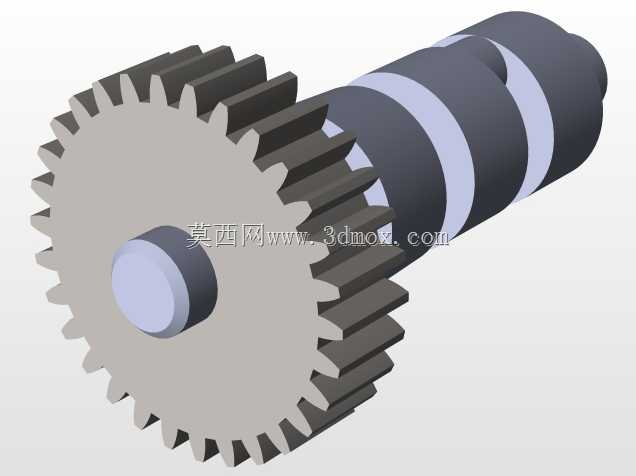

在实际选型适配时,这套机构的承载能力由齿轮模数与轴径决定,当前结构适配的手动输入扭矩不超过5N·m,适合轻载调节类场景使用,如果需要传递更大扭矩,可对应增大齿轮模数、加粗支撑立柱与传动轴的直径,调整安装底板的厚度来提升整体结构刚性。齿轮与轴的连接采用平键周向固定,能传递稳定的扭矩,避免齿轮与轴之间出现相对转动,平键的规格也采用标准件尺寸,方便采购对应的标准平键配件,无需定制特殊连接件。
