可调节角度式管道夹持固定连接件

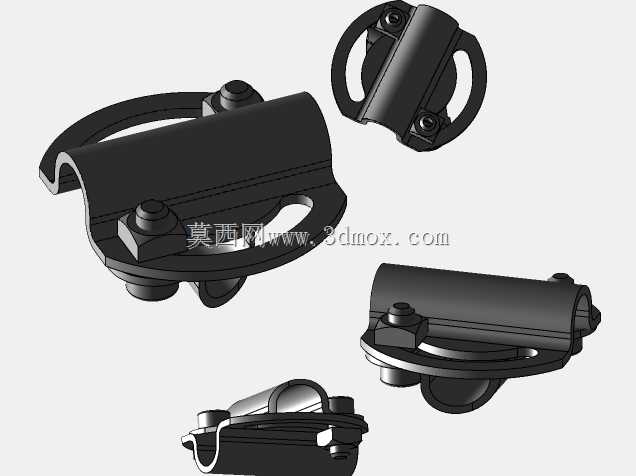

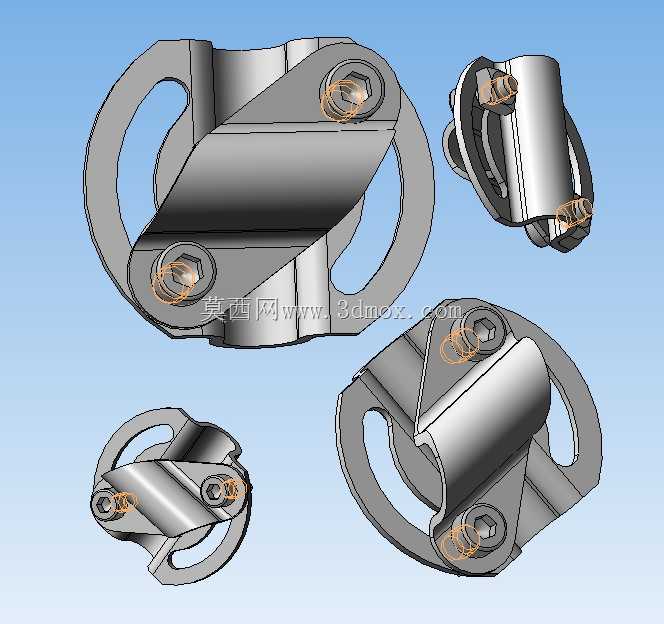

这款可调角度管道夹持件，主要面向工业管路布设、小型设备管线排布、模块化机架管线固定等场景使用，区别于传统固定式管夹只能适配单一走向的局限，其铰接结构可实现0到90度范围内的角度无级调整，能适配不同空间走向的圆管连接与固定需求，在狭小安装空间内的管线改向、非正交管路对接场景中，可省去额外定制弯管接头或焊接转接件的工序，有效压缩现场安装的调整周期。从结构设计逻辑来看，产品采用上下分体式夹座配合中心铰接轴的布局，两个夹体分别对应待连接的两根圆管，夹体内腔做了与圆管外径匹配的圆弧面，保证夹持时与管壁的贴合面积足够，避免局部应力集中压伤薄壁管材；铰接位置采用内六角锁紧螺栓作为角度锁止构件，调整到目标角度后拧紧螺栓，即可依靠两个夹体结合面的静摩擦力实现角度锁止，不会在管路振动、长期承重下出现角度偏移。夹体两侧预留的带孔耳板是安装固定位，既可以通过螺栓穿过耳板将整个夹持件固定在安装基面，也可以利用耳板的镂空结构实现捆扎、卡扣式快速固定，适配不同的安装条件。在安装边界上，夹体的圆弧内腔适配3英寸规格的圆管，铰接位置的转动间隙做了严格控制，调整角度时不会出现两个夹体的径向错位，保证对接的两根管路轴线始终处于同一平面，避免管路对接后出现附加内应力；锁止螺栓的拧紧力矩有明确的适配范围，既保证锁止后足够的抗扭承载力，也不会因为力矩过大导致夹体变形夹裂管材。这类夹持件在自动化设备的气动管路布设、户外防护栏的转角连接、小型输送线的护栏固定场景中都有广泛应用，相比传统的焊接式转角接头，它不需要做表面防腐处理，拆装调整都很方便，后期管线维护时可以直接松开锁止螺栓调整角度，不需要破坏原有管路结构；夹体的边角都做了倒圆处理，没有尖锐毛刺，安装操作时不会划伤操作人员，也不会磨损接触的管材外表面。在做三维建模时，重点还原了夹体结合面的防滑纹理结构、铰接轴的配合公差、内六角螺栓的沉头安装位，以及耳板安装孔的位置精度，保证模型导入装配环境后，可以直接模拟角度调整过程、验证安装空间是否存在干涉，能直接用于管路排布的方案验证、非标设备的BOM统计，不需要二次修整结构。
