欧姆龙快动作微动开关三维建模作品

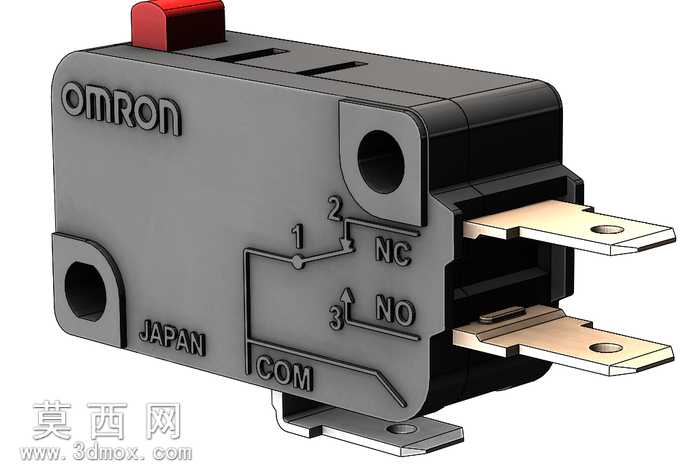

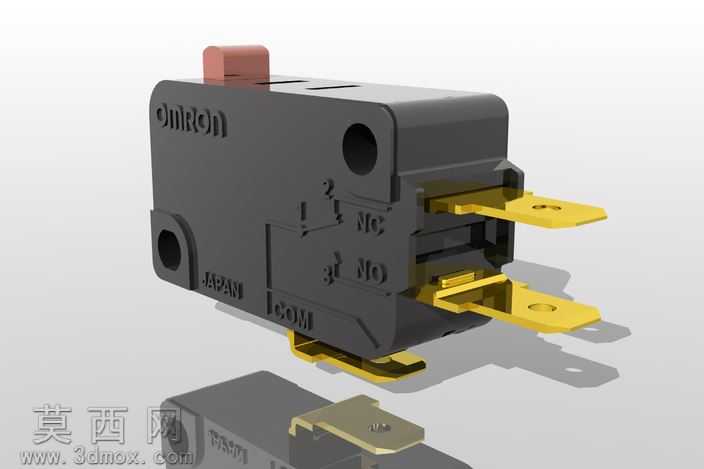

本模型为欧姆龙快动作微动开关的三维建模作品，建模过程以还原实物结构与外观细节为核心目标，首先通过实物测绘获取开关各部件的精确尺寸，涵盖外壳基体、顶部红色操作按钮、侧边安装固定孔、底部金属安装支架、前端插片式接线端子等结构的尺寸参数，确保模型比例与实物完全一致。建模阶段采用SolidWorks软件完成全参数化建模，首先构建外壳主体特征，通过拉伸、切除、圆角等基础特征命令塑造外壳的方正轮廓与边角过渡，外壳表面的OMRON品牌标识、JAPAN产地字样、COM公共端、NC常闭端、NO常开端的引脚编号与电路示意标识，均通过包覆特征精准还原，保证标识的位置、字体形态与实物完全匹配。顶部红色操作按钮单独建模，还原按钮的凸起形态与按压行程对应的结构间隙，按钮与外壳的装配间隙控制在合理公差范围内，还原实物的装配关系。前端的两个插片式接线端子采用钣金建模逻辑，还原金属插片的厚度、端部定位圆孔、插片与外壳内部触点的连接结构，金属端子的边缘倒角、表面平整度都做了细节处理，还原五金冲压件的质感。底部的金属安装支架同样采用钣金特征构建，还原支架的弯折形态、固定孔位与外壳的卡扣装配结构。材质与渲染阶段，为外壳部分赋予深灰色哑光塑料材质，调整材质的粗糙度、反光度参数，还原热塑性塑料外壳的磨砂质感；顶部操作按钮赋予亮红色半哑光塑料材质，通过色彩对比突出操作部件的辨识度；金属接线端子与安装支架赋予镀镍金属材质，调整金属的反射率、高光参数，还原金属件的轻微反光与金属质感，同时为金属件添加细微的表面纹理，模拟冲压加工后的表面肌理。模型完整还原了微动开关的内部触点逻辑对应关系，通过外壳表面的电路示意清晰呈现公共端、常闭端、常开端的通断逻辑，安装孔位、接线端子的位置尺寸均符合实物安装标准，可用于家电产品的结构装配验证、电气原理演示、产品维修参考等场景，建模过程中对各部件的装配干涉做了全面检查，确保各活动部件与固定部件之间无结构干涉，完整还原快动作开关的结构特性。
