挤压铝型材电子设备金属外壳结构设计

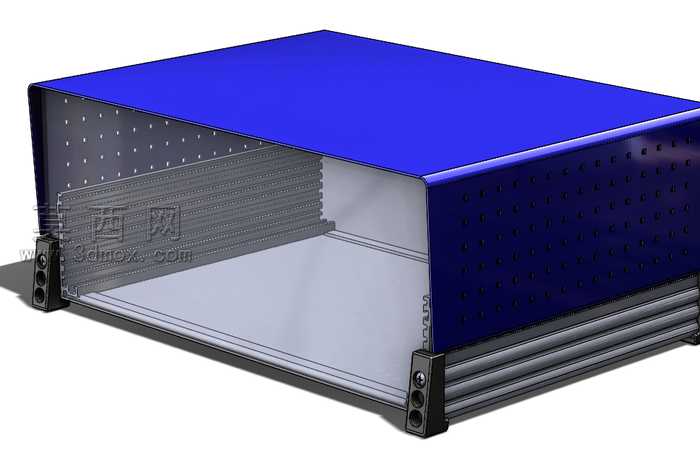

本作品为电子设备类金属外壳三维设计，建模过程围绕挤压铝型材的成型特性展开，首先基于挤压铝型材的截面特征完成主体框架的基础建模，通过拉伸、抽壳等基础特征命令构建壳体的主体腔体结构，精准还原挤压铝型材自带的侧边散热孔阵列特征，孔位排布兼顾散热效率与壳体结构强度，避免开孔过度导致壳体刚性不足。壳体顶部采用平整盖板设计，通过装配约束与主体腔体实现精准配合，盖板边缘做微小倒角处理，既消除加工锐边提升装配安全性，也让壳体外观线条更流畅。壳体底部两侧设计有专用的塑胶支撑脚结构，支撑脚预留螺丝安装孔位，可通过标准紧固件与铝型材主体实现可靠连接，支撑脚的高度设计既可以垫高壳体避免底部直接接触安装面，提升底部通风散热效果，也能缓冲设备运行时的微小振动，保护内部电子元件。壳体内部设计有多层平行的导向卡槽结构，卡槽尺寸匹配标准存储模块的板卡厚度，可实现内部功能板卡的抽拉式安装，无需额外设计复杂的固定支架，充分利用挤压铝型材一体成型的结构优势，减少后续装配的零件数量。材质渲染阶段，主体铝型材部分赋予深蓝色磨砂金属材质，还原工业级铝型材阳极氧化后的表面质感，表面设置细微的颗粒粗糙度参数，避免渲染效果过于塑料化；内部腔体部分赋予浅灰色哑光金属材质，模拟铝型材内部未做表面处理的原生金属质感；底部支撑脚赋予黑色哑光硬质塑胶材质，区分不同部件的材质属性，提升渲染图的真实感。设计过程中充分考虑挤压铝型材的加工工艺特性，所有截面特征均符合挤压成型的拔模要求，不存在倒扣、壁厚突变等不利于挤压生产的结构，侧边散热孔采用等直径等间距的规则阵列，便于后续冲孔加工，整体结构兼顾生产可行性、装配便捷性与使用实用性，可直接用于小型电子存储类设备的外壳开发参考，适配工控类存储模块、小型通讯终端等产品的外壳需求。
