Shubb变调夹结构三维设计作品

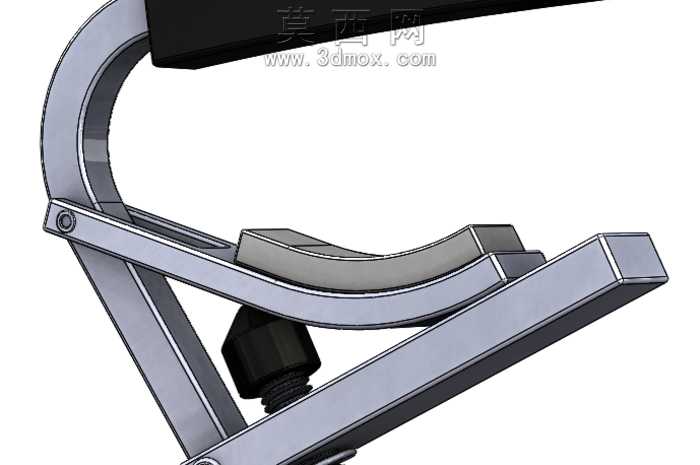

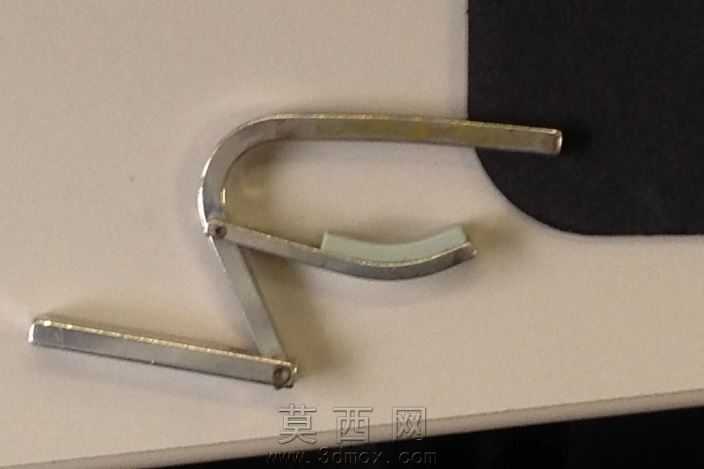

本作品针对经典Shubb变调夹进行全参数化三维建模还原，建模阶段严格遵循实物的尺寸比例与装配逻辑，首先通过草图绘制勾勒出C型弯臂、压合杆、调节螺杆等核心零件的轮廓曲线，对弯臂的弧形过渡区域做曲率连续约束，保证曲面顺滑无棱角，避免后续渲染出现破面问题。零件建模阶段，针对不同部件的功能特性做差异化处理：C型主体弯臂采用金属材质预设，建模时预留出转轴孔位与压垫安装槽，对孔位边缘做0.2mm的倒角处理还原真实机加工细节；压合杆部分做等厚拉伸处理，在与弯臂铰接的位置添加同轴心配合约束，保证转动副的活动自由度符合实际使用状态；底部调节旋钮采用六角柱与螺纹段组合建模，螺纹段采用装饰螺纹线搭配实体牙型结合的方式，既保证模型轻量化，又能清晰呈现螺纹调节的结构特征；压合胶垫部分采用软质橡胶材质参数设置，建模时在胶垫与金属压杆的接触面做贴合约束，还原胶垫受压形变的预留空间。装配阶段严格按照实际组装顺序添加配合关系：首先将铰接铆钉与弯臂、压杆的转轴孔做同轴心配合，添加角度限位约束模拟杠杆的开合行程，避免出现装配体穿模问题；随后将弹簧组件装配到弯臂与压杆之间的预留卡位，添加弹簧压缩状态的长度约束，还原弹簧提供复位张力的功能逻辑；最后将调节旋钮装配到弯臂末端的螺纹孔位，添加螺旋配合模拟旋钮旋转时的进给动作，完整复现变调夹通过旋钮调节夹紧力度、通过杠杆结构实现快速开合的工作原理。渲染阶段采用工作室光照环境，对金属部件添加磨砂金属材质，调整粗糙度参数还原锌合金压铸的哑光质感，对橡胶压垫添加半哑光软胶材质，调整高光等级呈现橡胶的漫反射特性，对弹簧部件添加亮面镀锌金属材质，通过材质差异区分不同零件的功能属性。整个建模过程完整复现了该款变调夹的杠杆增力结构、弹簧复位结构、螺纹调节结构的设计逻辑，清晰展现了经典五金配件通过简单机械结构实现可靠夹紧功能的设计巧思，所有零件均可拆分编辑，装配体可模拟完整的开合、调节动作，能够直观呈现产品的内部结构与工作原理。
