软管接头用对开式锁紧卡箍结构

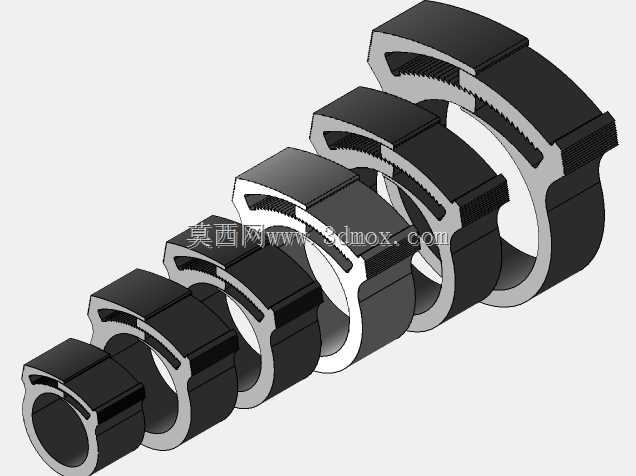

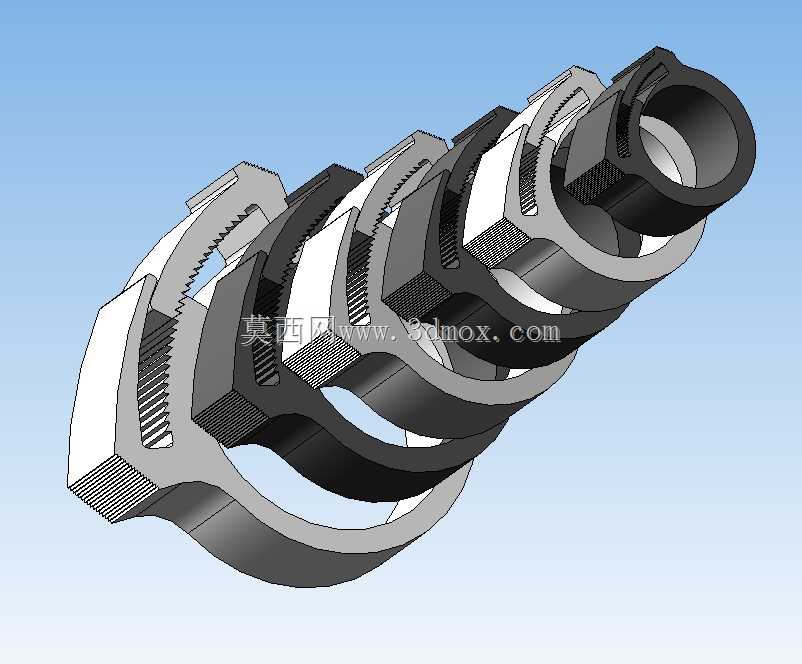

这类卡箍主要应用在低压流体输送管路的末端接驳场景，常见于气动管路、低压给排水、小型液压回油管路以及民用供水、燃气软管的接驳位置，核心作用是替代传统的喉箍与铁丝捆扎方式，解决软质胶管、编织软管与硬管接头插接后容易松脱、渗漏的问题。从结构设计来看，该卡箍采用对开式双瓣拼合结构，内侧设置多道连续的环形锯齿咬合齿，齿形角度经过适配调整，当卡箍锁紧时，锯齿会嵌入软管外壁的橡胶或编织层表层，不会出现传统平口卡箍锁紧后软管受压蠕变导致的打滑松脱问题。拼合瓣的外侧设置有铰接式锁紧压臂，压臂与卡箍本体通过一体成型的铰接位连接，无需额外的销轴配件，装配时先将两个卡箍瓣扣合在预先套入接头的软管外壁，对齐接头的定位卡槽位置后，扳动两侧的锁紧压臂，即可通过杠杆力将卡箍内径收紧，整个装配过程无需专用工具，徒手即可完成操作，适合现场无工具的快速抢修、批量装配场景。设计阶段需要重点匹配安装边界尺寸，首先要确认适配的硬管接头外径、软管的壁厚范围，卡箍的自由状态内径要比软管套入接头后的外径大1-2mm，方便装配时顺利套入，锁紧后的最小内径要比接头卡槽位置的软管受压外径小0.5-1mm，保证足够的锁紧力，同时不能过度压缩软管导致管腔通径缩小影响流体流量。卡箍的轴向宽度需要匹配接头上的卡槽长度，保证咬合齿完全覆盖卡槽区域，避免局部受力导致软管局部破损。实际使用中，这种卡箍相比传统的蜗轮蜗杆喉箍，锁紧力分布更均匀，不会出现单点压力过大割破软管的问题，同时反复拆装不会出现滑牙失效，适合需要经常拆卸维护的管路接驳位置，比如小型设备的冷却水管路、气动工具的气源接驳、家用燃气管路的入户接驳等场景。建模过程中需要重点处理铰接位置的间隙配合，保证压臂扳动时无卡滞，内侧锯齿的齿距要根据软管材质调整，橡胶软管适配1.5mm齿距，编织软管适配2mm齿距，避免齿距过密咬合不住，齿距过疏损伤软管增强层。
