压缩空气系统用黄铜快插气动接头

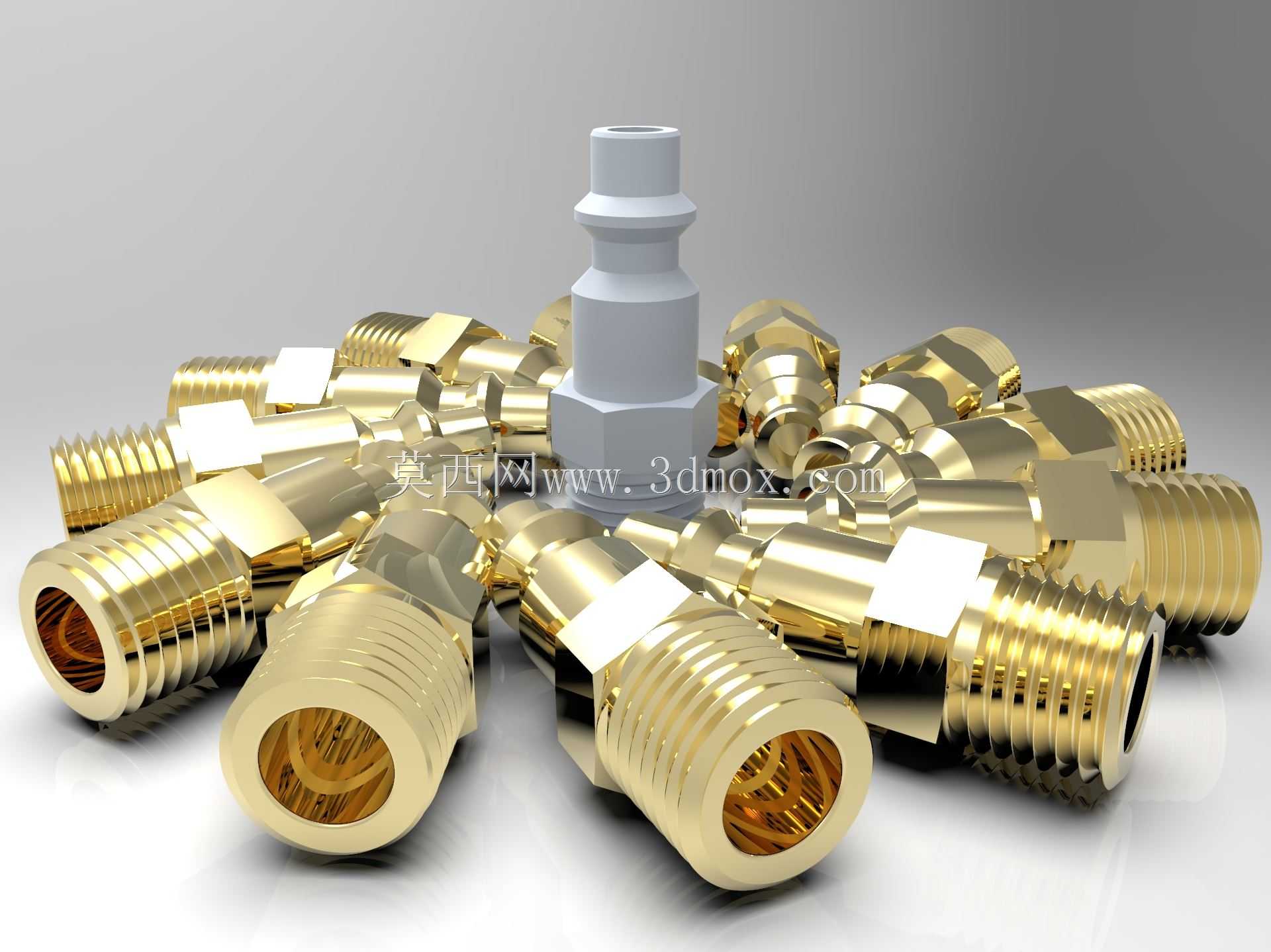

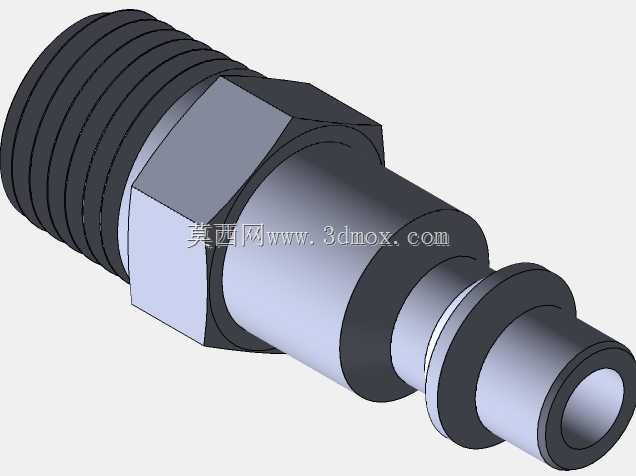

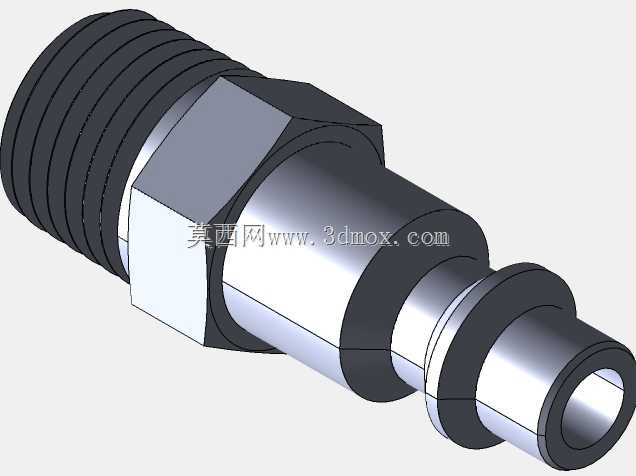

在车间气动工具供气管路、自动化设备气路排布、小型气动执行元件接驳场景中，这类快插式空气接头是压缩空气输送链路里最常用的接驳元件，日常作业中频繁的管路拆装需求，决定了这类接头必须兼顾密封可靠性与操作便捷性，不需要额外工具就能完成管路的通断切换，能大幅缩减气路调整、工具更换的辅助作业时间。从结构设计来看，主体采用黄铜材质加工，外螺纹端做了标准管螺纹切削，螺纹表面的粗糙度控制在合理区间，安装时配合生料带或密封胶就能实现端面与螺纹的双重密封，避免压缩空气泄漏造成功率损耗；接头内部集成了单向阀结构，公头拔下时母头端会自动截断气路，不会出现管路余压喷溅的问题，公头插入后阀瓣被顶开，气路即可顺畅连通，通径尺寸匹配常规车间0.6-0.8MPa的供气压力范围，不会出现通流不足导致气动工具扭矩不够的情况。设计这类接头三维模型时，首先要明确安装边界：外螺纹端的拧入深度要匹配常见气动元件、气管接头的内螺纹深度，避免拧入过深顶坏元件内部结构，或是拧入深度不足导致密封失效；六角扳拧部位的对边尺寸要符合标准紧固件的尺寸规范，能适配普通开口扳手、活动扳手的操作空间，不会出现扳拧部位干涉无法发力的问题；公头的插接段尺寸公差要严格控制，和配套母头的钢珠卡位结构精准匹配，插入后能听到清晰的卡位声响，同时保证插接后径向无明显旷量，避免带压工作时接头脱开引发安全隐患。外形上黄铜主体的外表面做了光亮镀层处理，既可以提升黄铜材质的抗氧化能力，在车间多油污、多水汽的环境下延缓锈蚀速度，也能在装配时快速识别接头规格，不同通径的接头在六角部位做了细微的尺寸区分，作业人员不用反复测量就能快速匹配对应管路。这类接头除了常规车间固定气路使用，也适配移动式空压机的外接管路、气动打磨机/风批的快速换接，甚至部分低压气动吹扫设备的管路接驳，设计时要考虑接头的通流面积和管路内径的匹配度，避免接头处通径突变造成局部压损过大，长期供气时导致能耗升高；同时接头的壁厚要满足耐压要求，在1.2MPa的测试压力下不能出现变形、开裂问题，适配车间偶尔出现的供气管路压力波动工况。建模过程中要还原接头的所有细节特征：外螺纹的牙型角度、退刀槽的宽度与深度、六角部位的倒角、插接段的卡位凹槽、内部阀瓣的安装腔尺寸，这些细节直接决定了模型导出后用于装配验证时的准确性，结构工程师在做整机气路排布时，可以直接调用这类标准件模型，不需要重复绘制，就能提前校验接头和周边结构件的安装间隙，避免实际装配时出现接头和设备钣金、框架干涉，导致扳手无法操作、接头无法拧到位的问题。
