塑料管材快夹锁紧连接固定结构

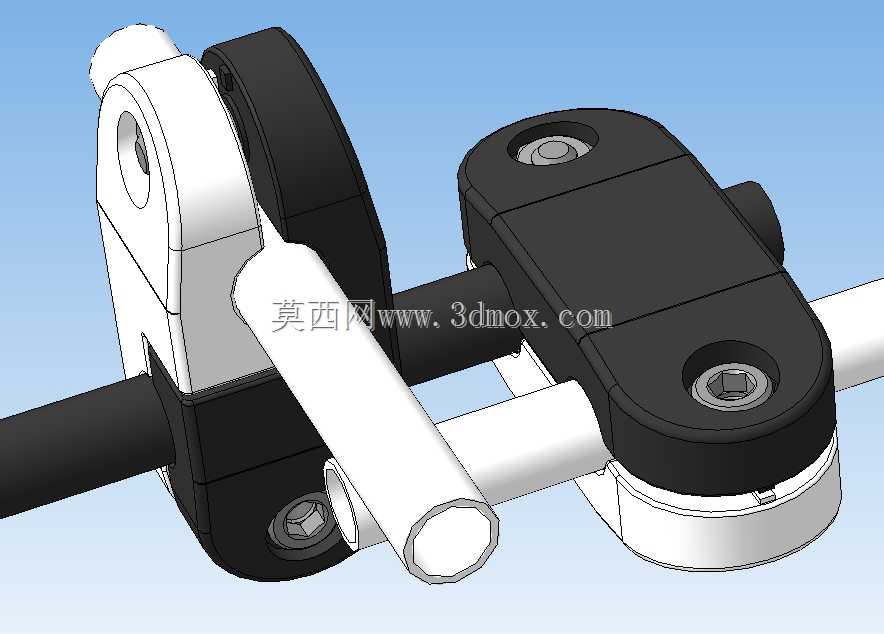

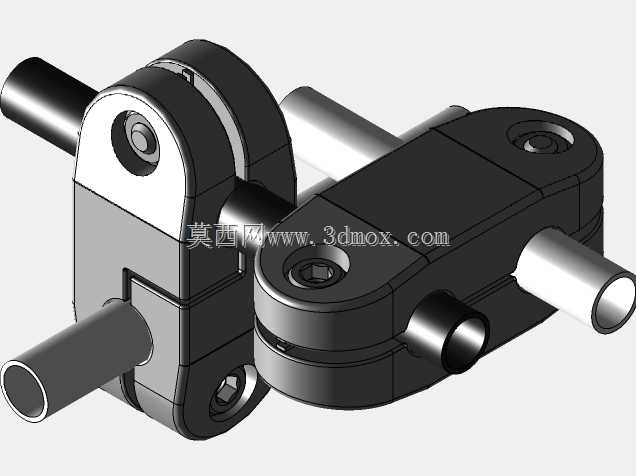

这款塑料管材锁紧夹件，主要面向低压流体输送管路、模块化框架搭建、轻型设备管线排布场景使用，常见于小型灌溉系统支管固定、实验台气路管线接驳、民用净水设备管路连接、DIY置物架管材拼接等对拆装效率有要求、负载强度不高的应用场合。区别于传统金属喉箍靠钢带收紧抱紧管壁的结构，这款夹件采用分体式铰接锁紧设计，两个夹座通过侧边的铰接轴实现开合，夹合后通过内置的内六角锁紧螺钉施加预紧力，让夹座内侧的弧形贴合面完全压合在管材外壁，不需要额外加工管材端面的连接螺纹，也不需要在管材外壁做滚花、开槽等预处理，只要将待固定的管材穿入对应夹孔，扳动锁紧结构到位后拧紧紧固螺钉即可完成固定，单人操作全程不需要专用工装，普通内六角扳手就能完成装拆。设计阶段优先考虑了塑料材质的成型特性，整体壁厚控制在均匀2.5mm区间，避免注塑过程中出现缩痕、翘曲问题，所有棱角位置都做了R1以上的圆角过渡，既减少应力集中风险，也能避免安装过程中锐边划伤操作人员。夹件上共设置两组不同管径的夹持孔位，一组适配大直径主管路的贯穿固定，另一组适配小直径支管的垂直接驳，两个夹座的贴合面做了0.2mm的间隙预留给装配公差，当锁紧螺钉拧到位时，两个夹座的分型面完全贴合，不会出现偏载导致的夹持力不均问题。安装边界上，这款夹件不需要额外预留过大的操作空间，夹座外侧到锁紧螺钉中心的距离仅为18mm，在密集排布的管路间隙中也能完成锁紧操作，夹件整体宽度为42mm，沿管材轴向的占用长度为35mm，相邻两个夹件的最小安装间距可以控制在40mm以内，适合紧凑型管路布局使用。夹件内侧的弧形夹持面没有做额外的防滑齿结构，避免长期夹持下齿形压痕损伤塑料管材外壁，靠塑料夹件自身与管材表面的静摩擦力实现固定，在常规0.3MPa以内的流体压力、10N以内的侧向负载下不会出现管材滑移、松脱问题。铰接位置的轴孔采用间隙配合设计，开合阻尼控制在合适区间，安装时可以先将夹件预挂在管材上调整位置，确认排布位置无误后再锁紧螺钉，不需要全程手扶夹件定位，大幅降低多管路排布时的安装难度。
