曲轴磨削手动磨床外壳结构设计

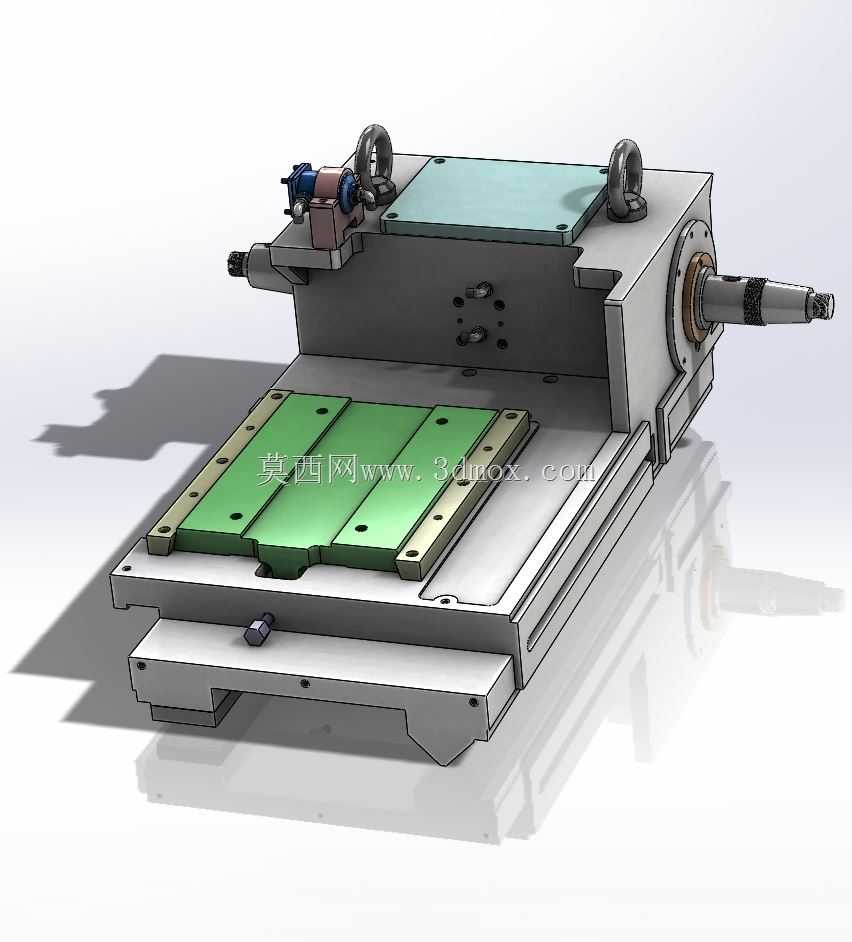

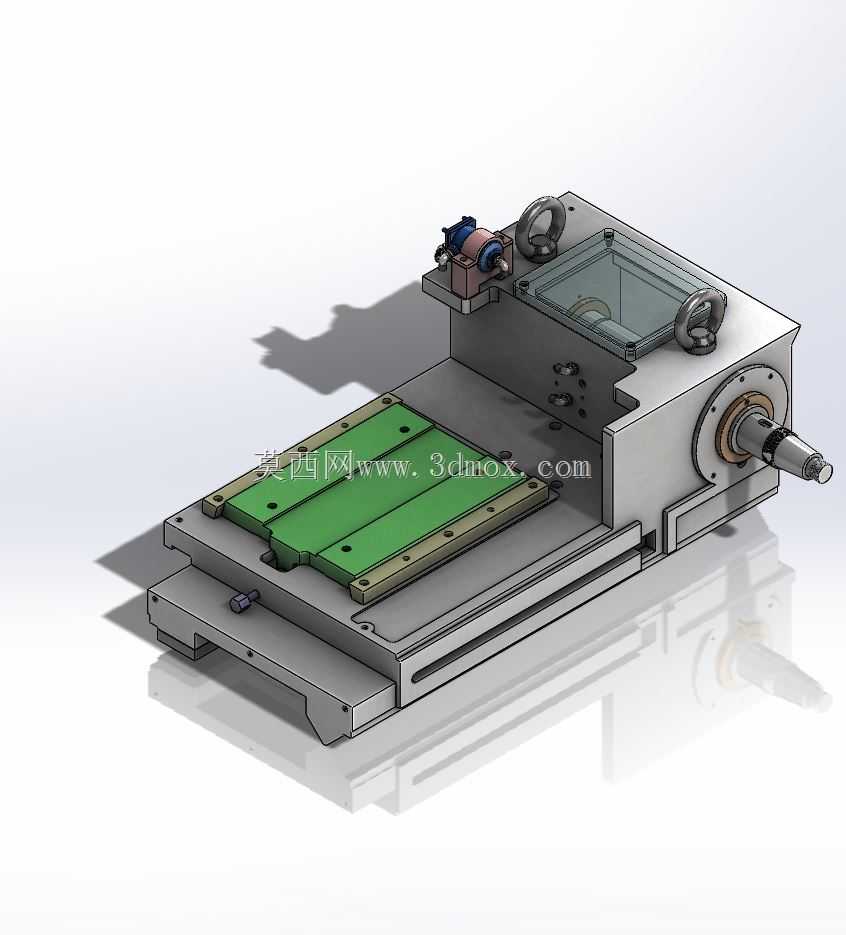

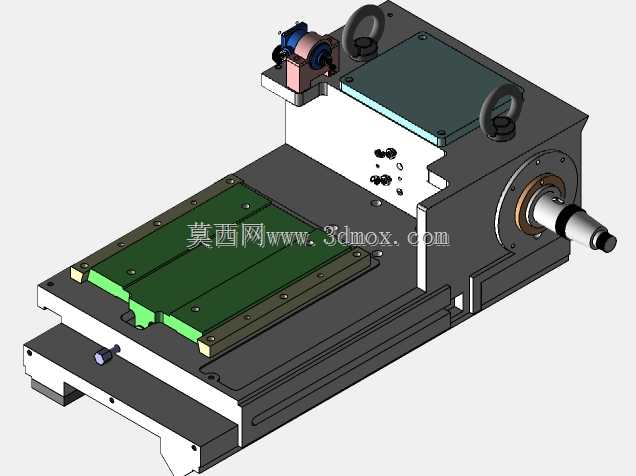

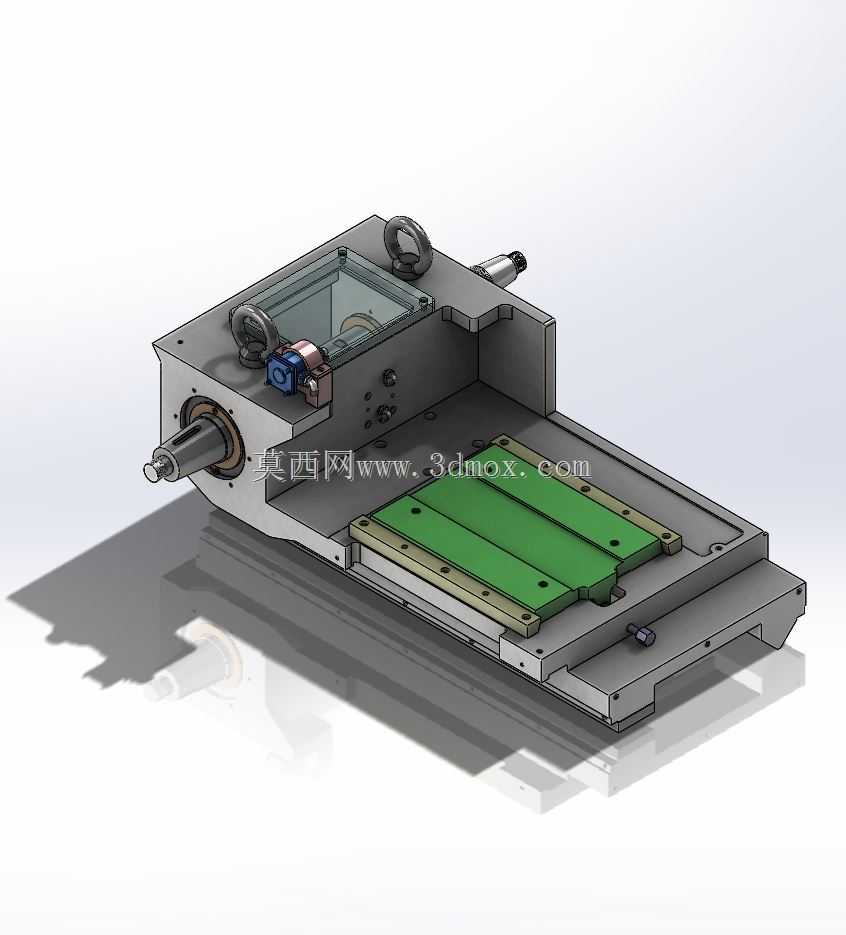

这款手动磨床的外壳结构，核心服务于小批量曲轴类轴件的外圆磨削修配场景，常见于汽配维修车间、小型机加工班组的曲轴轴颈修复、异形轴段精磨工序，相比全自动数控外圆磨床，手动进给的结构更适配维修类零散加工的灵活调整需求，外壳作为整台设备的承载基体，需要同时兼顾部件安装定位、加工防护、操作人机适配三类核心需求。从结构布局来看，外壳采用整体式铸铁焊接复合结构，底部预留的安装基面做了加厚处理，平面度公差控制在0.02mm以内，可直接通过T型螺栓固定在混凝土地基或重型工作台上，安装边界的长宽尺寸适配常规小型维修车间的工位排布，不需要额外做地基改造即可完成部署。工作台面的滑动导轨安装位直接集成在外壳上部的加工面上，绿色的工件装夹平台滑动区域做了沉槽设计，可容纳磨削过程中滴落的切削液与金属磨屑，避免杂物进入导轨滑动副造成磨损，外壳侧面预留的主轴安装孔做了同轴度精加工，可直接装配磨削主轴组件，孔位周边的加强筋结构能够抵消磨削过程中产生的径向切削力，减少主轴振动对加工精度的影响。外壳上部的吊环安装位是设计中特意预留的吊装结构，单台设备整机组装完成后重量接近三百公斤，车间内移位、安装时可直接通过吊环完成起吊，不需要额外焊接吊点破坏外壳结构强度。操作侧的手轮安装位突出于外壳主体，操作时操作人员站在设备正前方即可完成工作台进给、主轴进给的手动调整，手轮的操作高度适配成年操作人员站立操作的人机尺寸，不需要弯腰或者抬手即可完成全行程操作。外壳后部预留的电机安装腔做了分隔设计，将电机传动区域与磨削加工区域完全隔开，避免磨屑、切削液进入电机腔造成设备故障，同时传动腔的侧面预留了检修开口，日常维护皮带张紧度、更换传动部件时不需要完全拆解外壳即可完成操作。从设计思路上，这款外壳没有做多余的装饰性结构，所有的型面、开孔、加强结构都围绕实际加工需求设置，比如主轴伸出端的防护台阶，可阻挡高速旋转的砂轮意外破裂时碎片飞溅，工作台两侧的排屑斜槽可引导磨屑和切削液流入设备下方的集屑槽，降低日常清理的工作量。外壳的壁厚根据不同受力区域做了差异化设计，受力集中的主轴安装区、导轨安装区壁厚达到15mm，非受力的盖板区域壁厚为8mm，在保证整体结构刚性的前提下尽可能控制设备自重，降低安装搬运的难度。
