路由器工作台斜接槽围栏平行度检测工装

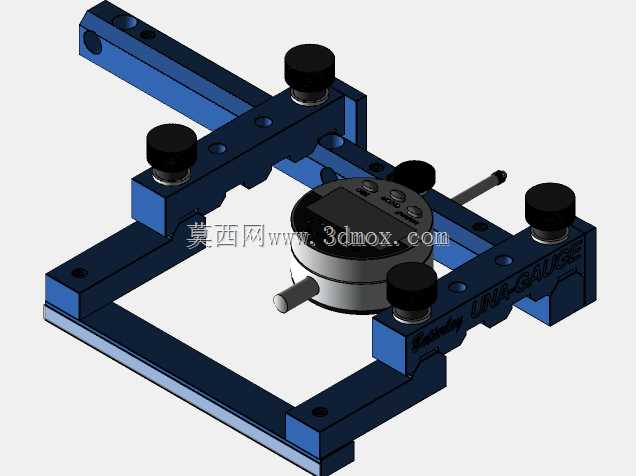

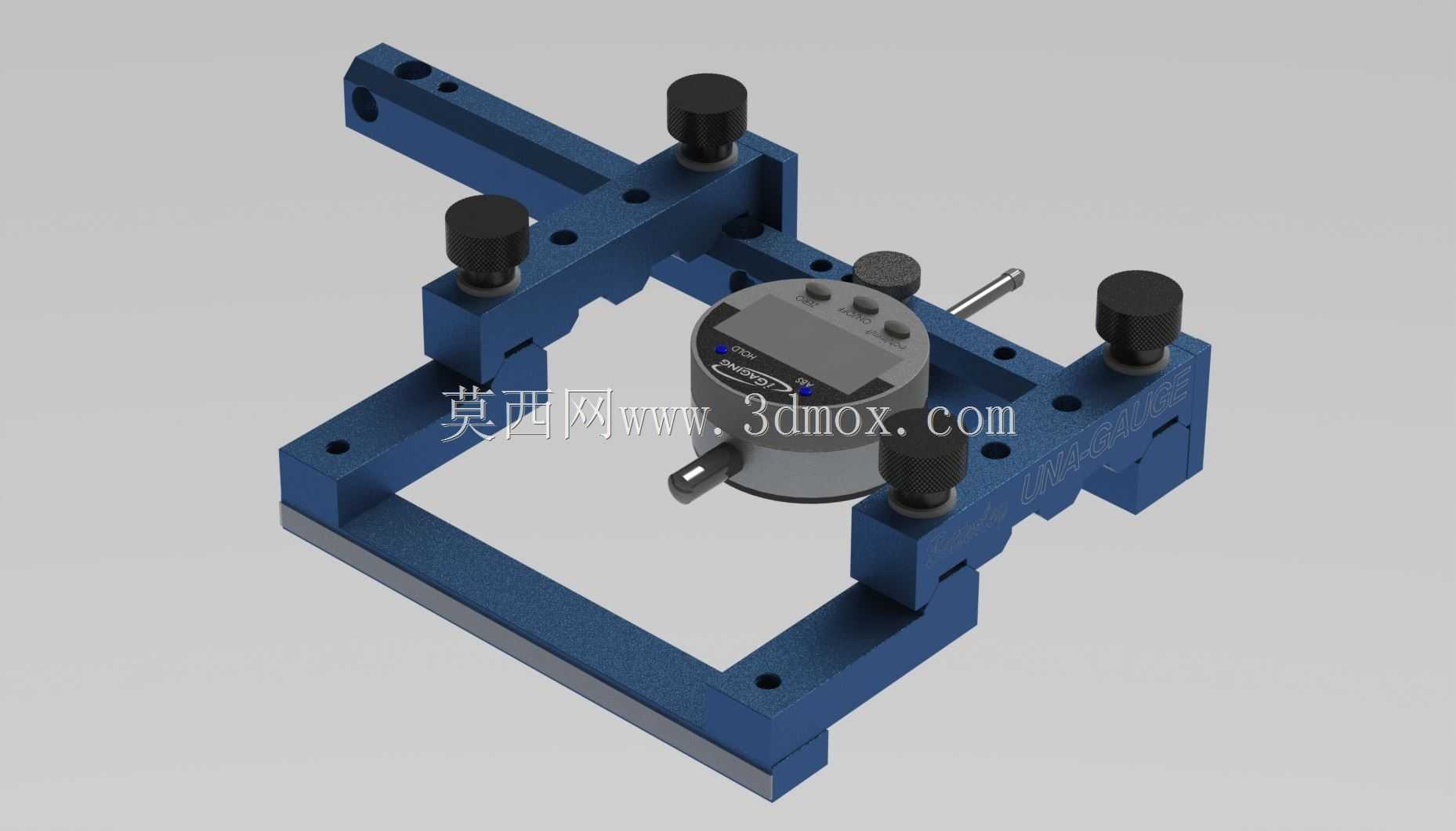

在木工及型材加工的路由开槽作业场景中，工作台斜接槽与围栏的平行度偏差，会直接导致开槽走刀轨迹偏移，造成工件报废、走刀卡顿甚至铣刀崩损的问题，这款检测装置正是针对该工位的快速校验需求设计。整套工装以框型蓝色硬质合金架体为承载主体，架体上开设多组等距调节安装孔，可适配不同规格尺寸的路由器工作台跨距安装需求，架体四个角位设置的黑色滚花锁紧旋钮，可在调整到位后快速锁止架体位置，避免检测过程中架体窜动带来的读数误差。架体中心搭载的数显检测表头，测头采用硬质合金耐磨材质，可直接抵接工作台围栏基准面，架体沿斜接槽滑移过程中，表头数值的波动量即可直接反馈围栏与斜接槽的平行度偏差，无需反复打表、拉表找正，单工位校验时间可压缩至传统打表检测的五分之一。设计阶段充分考虑了现场操作的便捷性，架体底部与斜接槽配合的导向边做了倒角导向处理，可顺畅嵌入不同公差带的标准斜接槽，无需额外修磨适配；表头安装位设置了微调旋钮，可根据不同围栏的高度差调整测头伸出量，适配不同厚度围栏的检测需求，无需额外更换测头配件。从安装边界来看，架体的跨距调节范围覆盖了市面主流中小型木工路由器工作台的槽位间距，最小适配槽距120mm，最大适配槽距320mm，架体整体高度控制在85mm以内，不会与工作台上方的走刀架、靠山调节结构产生干涉，检测时无需拆除工作台原有防护及调节部件，可直接在设备待机状态下完成快速校验。实际使用中，操作人员只需将架体导向边卡入斜接槽，调整四个锁紧支脚的高度让架体保持水平，将表头测头抵靠在围栏工作面并清零，随后沿斜接槽匀速滑移架体，全程观察表头读数变化，即可直观判断平行度偏差是否在工艺允许范围内，相比传统采用游标卡尺分段测量、或者拉钢丝打表的方式，检测一致性更好，对操作人员的技能要求更低，即使是刚入职的现场调机人员，也能快速完成校验操作，有效避免因工装平行度偏差导致的批量加工质量问题。架体表面做了发黑防锈处理，可适应木工车间多木屑、多切削粉尘的作业环境，日常维护只需定期清理导向边的木屑积垢，在锁紧旋钮的螺纹处加注少量润滑脂即可长期稳定使用，数显表头采用低功耗供电设计，单次更换电池可支持连续上千小时的检测作业，无需频繁更换供电配件。
