悬挂式工字梁轨道输送承载小车结构

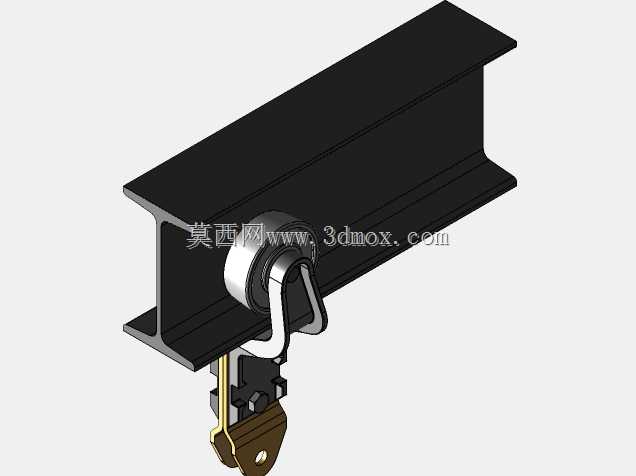

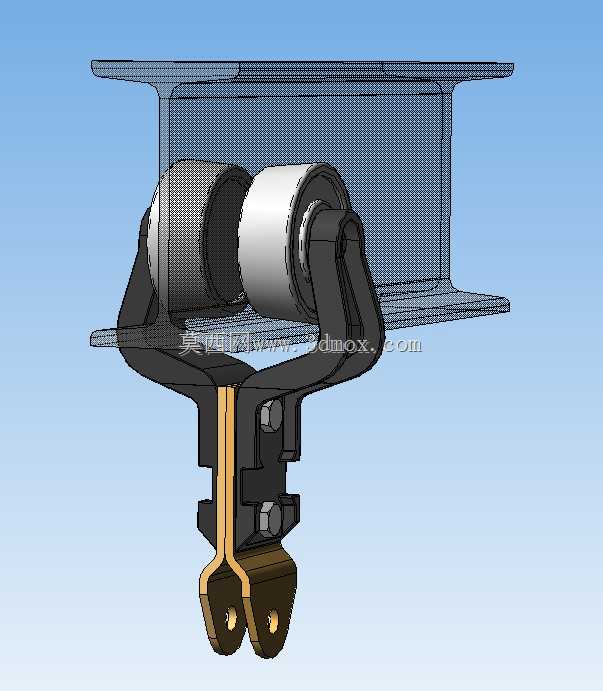

该类悬挂小车主要适配厂房上部架设的工字梁轨道系统，常见于汽车焊装车间的工件转序、轻工装配线的部件吊挂输送、冷链仓储的空箱回送等场景，相比地面输送设备不占用车间地面作业空间，可沿预设轨道完成长距离的点位间物料转运，适配多工序串联的连续生产节拍。从结构设计来看，行走轮组采用双轮贴合工字梁下翼缘上表面的布局，轮体轮廓做了适配翼缘斜度的锥面修形，行走过程中可自动对中轨道，避免轮缘啃轨磨损，轮组与下部吊挂架之间采用铰接连接，允许通过轨道水平弯段、上下坡段时产生小角度偏转，适配复杂的轨道排布走向。下部吊挂端采用双叉耳结构，预留了标准销轴安装孔，可直接匹配吊具、工装挂架、工件吊点的连接尺寸，耳板处做了加厚处理并设置加强筋，承载时应力分布均匀，避免长期受载出现耳板变形开裂问题。设计过程中优先考虑了安装维护的便捷性，轮组的固定轴采用端盖螺栓锁紧结构，更换磨损轮体时无需拆解整个吊挂架，仅需拆除端盖即可抽出轮轴完成备件更换；架体上的螺栓连接位均预留了足够的扳手操作空间，高空作业时可快速完成拆装调整。安装边界方面，行走轮组的内开档尺寸适配常规10-16号热轧工字梁的翼缘宽度，轮缘与轨道侧面预留2-3mm的游动间隙，可抵消轨道安装时的直线度误差，避免卡滞；下部吊挂点的回转半径控制在合理范围，过弯时不会与轨道支撑件、相邻小车产生干涉，小车整体高度经过压缩，可降低对厂房净空高度的要求，适配多数老旧厂房的改造升级需求。功能上该小车可搭配牵引链条实现连续式输送，也可单独作为人工推送的吊挂承载工具使用，轮体内置的自润滑轴承可长期免维护运行，适应多粉尘、有少量油污的车间环境，架体表面做了发黑防锈处理，可应对常规车间的湿度环境，不会过早出现锈蚀剥落问题。
