可调式划线定位奥尔法罗盘结构

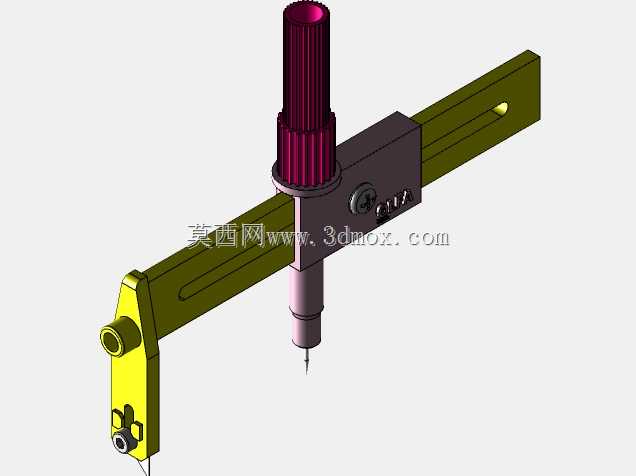

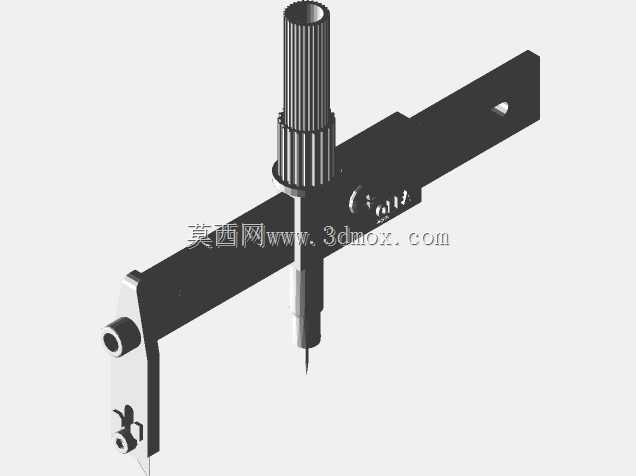

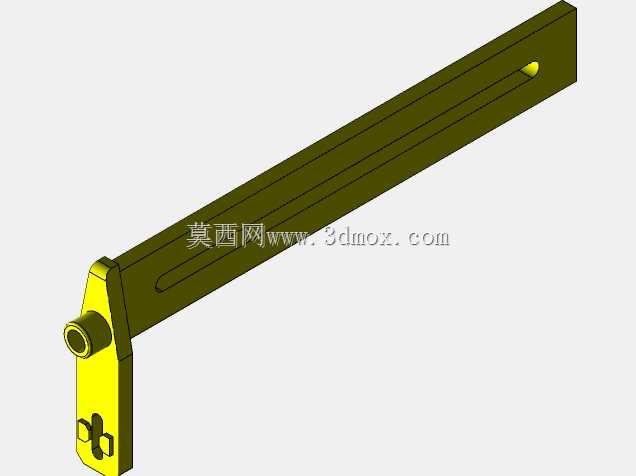

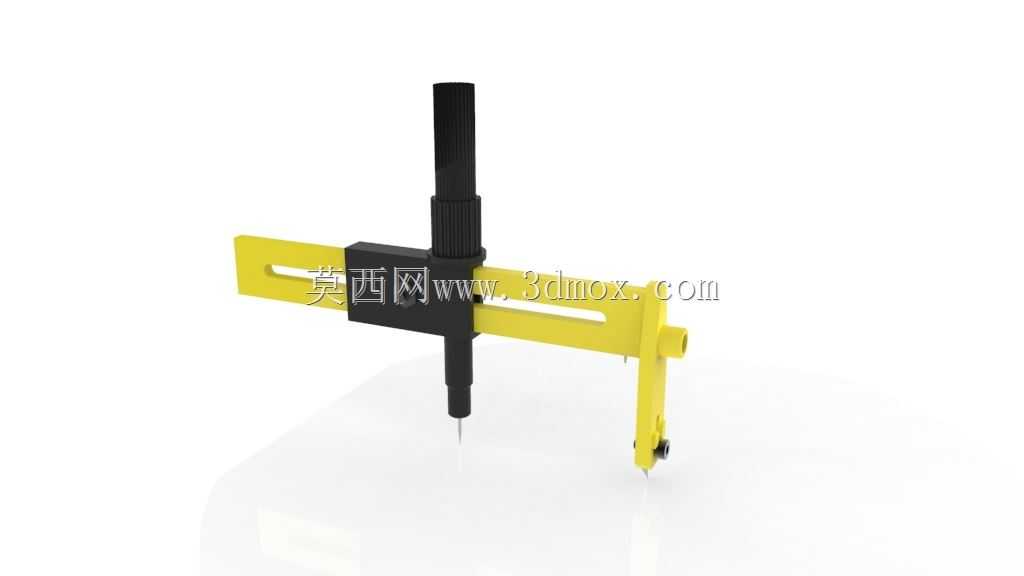

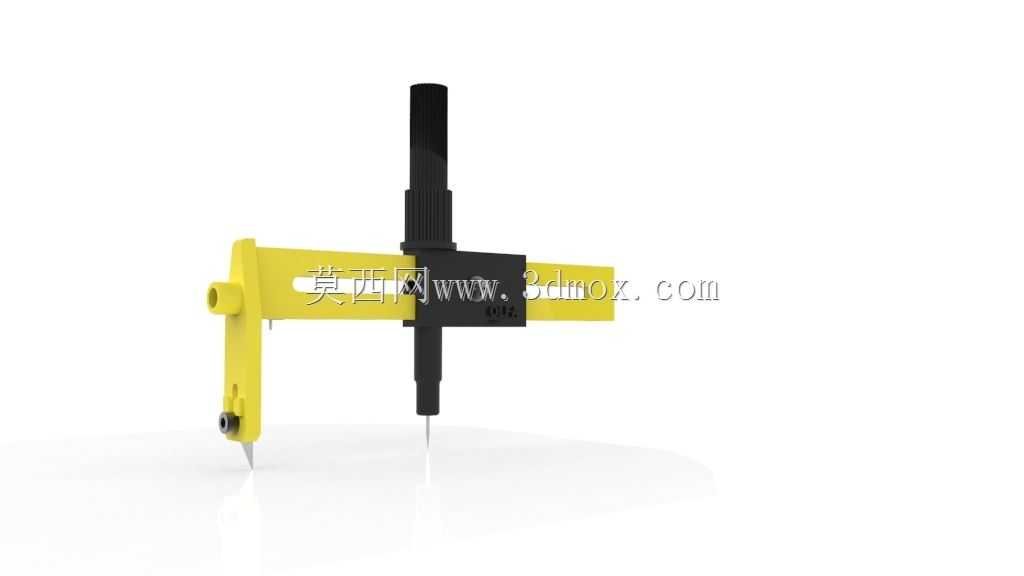

该款划线定位工具主要应用于钳工划线、钣金下料、木工裁割等需要精准确定圆心、绘制等距圆弧的作业场景，在单件小批量零件加工、样件试制、板材裁切前的标线工序中使用频率极高，能够替代传统划规解决大半径圆弧划线、不规则板材定心的痛点。从功能特性来看，工具采用横向滑移尺身搭配垂直定位针与划线针的结构，横向尺身带有刻度标识，可通过滑动锁紧块快速调整划线半径，调整范围覆盖常规小直径孔位定心到大尺寸板材圆弧划线的常用区间，垂直设置的定位针与划线针均采用硬质合金针尖，接触工件时不易打滑，划线痕迹清晰且针尖磨损后可单独更换，降低耗材更换成本。设计过程中优先考虑了操作的便捷性与结构稳定性，顶部设置的握持手柄采用防滑滚花结构，单手握持即可完成定位施压、旋转划线的连贯动作，横向尺身与滑动块之间采用间隙配合加锁紧螺钉的结构，调整半径时滑动顺畅无卡滞，锁紧后无窜动间隙，保证划线半径的一致性；定位针与划线针的安装座均设置在滑动块与尺身端部，保证两针尖的垂直同轴度误差控制在极小范围内，避免旋转划线时出现半径偏差。从安装边界与尺寸适配来看，横向尺身的有效滑移长度覆盖了常规作业中0到300毫米的划线半径需求，垂直方向的针尖伸出长度可根据工件厚度进行微调，适配厚度1到50毫米的板材、型材划线作业，整体结构无突出尖锐棱角，除针尖作业部位外其余结构均做了倒角处理，避免操作过程中划伤手部。实际使用时，将定位针对准预先打好的样冲眼，调整滑动块到目标半径位置后锁紧，握持手柄施加垂直向下的压力，绕定位针旋转一周即可完成圆弧划线，相比传统普通划规，该结构的尺身刚度更高，大半径划线时不会出现尺身弯曲变形导致的划线误差，同时横向尺身的平直基准面可兼做短距离直线划线的靠尺，实现一具多用，减少作业过程中工具更换的频次。在结构细节上，滑动块上设置的锁紧旋钮采用大尺寸滚花设计，佩戴劳保手套操作时也能轻松完成锁紧与松开动作，针尖部位设置有可插拔的保护套，工具闲置时套上保护套可避免针尖磕碰损坏，也能防止误触扎伤，整体结构的零部件均采用常规标准件连接，后期维护时易损件更换无需特殊工具，适配车间日常作业的粗放使用环境。
