壁挂式多杆弧形金属挂架结构设计

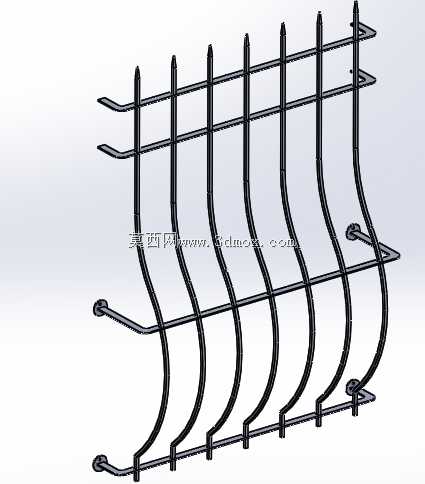

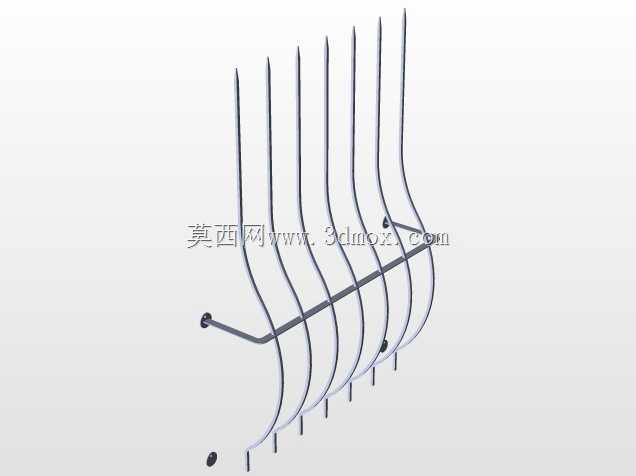

这款壁挂式多杆弧形金属挂架，主要面向厨卫空间、商用操作间的墙面收纳场景设计，可用于悬挂高脚杯、厨具、清洁工具、长条状物料等物品，充分利用垂直墙面空间释放操作台面的使用面积。从结构设计来看，整体采用圆钢弯折成型的工艺路线，六根等距排布的弧形挂杆作为核心承载部件，挂杆上部做垂直收窄的直段设计，既方便悬挂物品时快速对位挂入，也能避免悬挂的物件从杆体上端滑脱；挂杆下部的大弧度曲线过渡，一方面适配悬挂物件的轮廓形态，减少挂杆与被悬挂物品的硬接触磨损，另一方面也能让悬挂的物件自然垂落分隔，避免相互堆叠挤压。挂架的横向连接采用上下两层平直横杆将所有弧形挂杆焊接为整体框架，保证多根挂杆的间距一致性与整体结构刚性，避免单根挂杆受力后出现歪斜变形。背部设置的四个壁挂固定座，分别布置在框架的上下四角位置，固定座带圆形安装孔，可适配膨胀螺丝或自攻螺丝完成墙面固定，安装时需保证四个固定座处于同一垂直平面，避免框架安装后出现翘曲影响挂放稳定性。设计过程中重点考量了承载受力的均匀性，每根弧形挂杆的弯折半径经过反复校核，既保证挂杆自身的抗弯折强度，也让悬挂物品的重力能够顺着杆体弧度传递到横向连接杆与背部固定座，避免应力集中在焊接点位。挂架整体外轮廓宽度适配常规家庭厨卫墙面的预留安装空间，安装后向外突出的距离经过优化，既保证足够的悬挂深度容纳常规尺寸的悬挂物件，也不会过度突出墙面造成通行磕碰。所有杆体的端部都做了圆滑收头处理，没有尖锐毛刺外露，避免取放物品时划伤手部或刮损物件表面。框架的焊接点位都做了平顺打磨处理，保证整体外观的一致性，后续可根据使用场景需求做镀铬、喷塑等表面处理，适配潮湿环境下的防锈使用需求。实际安装使用时，需根据墙面材质选择对应的固定件，混凝土墙面需搭配膨胀螺栓固定，木质柜体墙面可采用加长自攻螺丝直接固定，固定完成后可逐根测试挂杆的承载稳定性，确认无松动后即可投入使用。
