富士Instax迷你相机电池仓结构设计

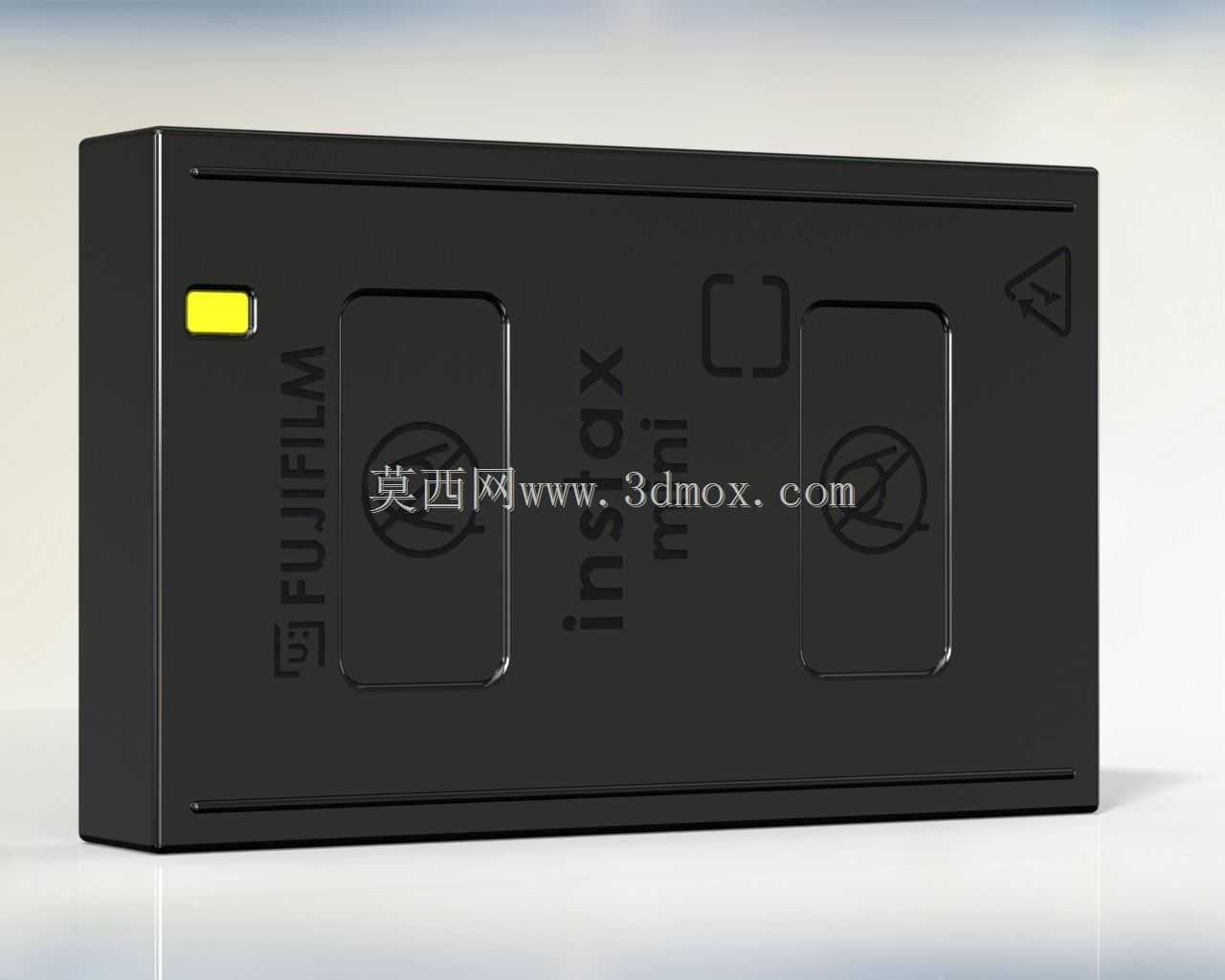

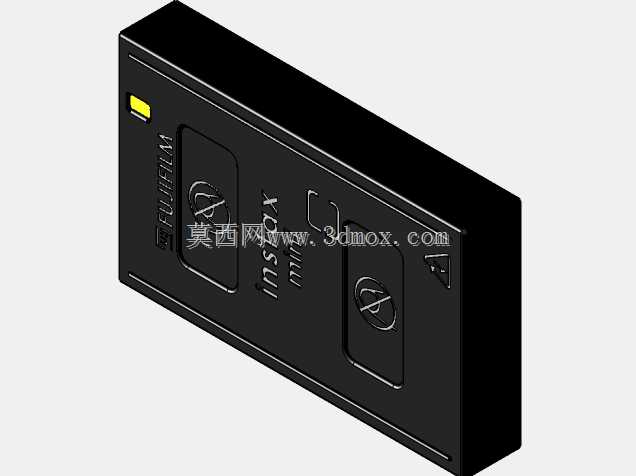

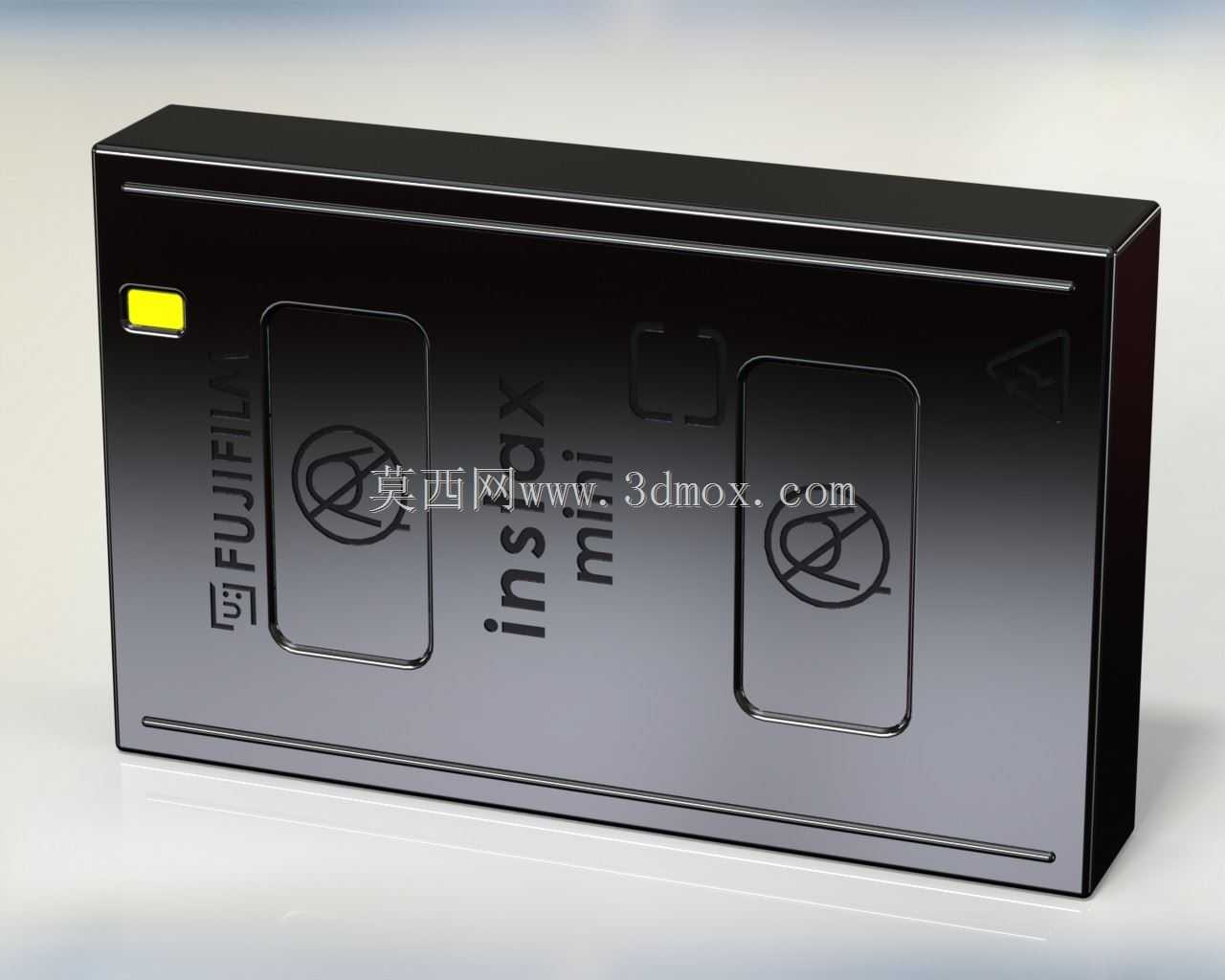

在即时成像摄影设备的结构设计环节，电池与胶卷集成仓的结构合理性直接决定设备的握持手感、供电稳定性与胶卷走片精度，本次建模还原的是富士Instax迷你系列相机的核心内置仓体结构，这类仓体属于相机机身内部的核心承载构件，日常使用中需要同时承担电池固定、胶卷暗盒定位、机身结构补强三重作用。从实际应用场景来看，这类仓体需要适配日常手持拍摄的复杂工况，既要承受用户频繁开合仓盖更换胶卷、更换电池的反复插拔磨损，还要在设备意外跌落时通过自身结构形变吸收部分冲击，避免电池触点松脱、胶卷暗盒移位导致的拍摄故障。设计过程中首先要明确安装边界，仓体整体嵌入相机机身背部的预留腔体内，外侧与机身后盖的密封胶条贴合，保证仓内处于相对避光的密闭空间，避免胶卷意外曝光；仓体内部设置两个独立的电池卡位，卡位旁设计有凸起的防呆筋条，避免用户装反电池导致供电短路，筋条高度控制在1.2mm，既能够起到防呆导向作用，又不会阻碍电池的顺畅插拔。胶卷放置区域的尺寸完全匹配Instax迷你胶卷暗盒的外形公差，两侧设计有弹性卡扣结构，装入暗盒后卡扣会自动卡入暗盒两侧的定位凹槽，固定暗盒位置避免走片过程中暗盒偏移导致的卡片故障，卡扣的弹性变形量经过反复校核，保证用户更换胶卷时不需要过大的按压力度就能完成拆装，同时固定状态下不会出现松旷异响。仓体表面的品牌标识与极性标识采用凹陷式设计，避免长期使用过程中标识被摩擦脱落，角落位置设置的三角形警示标识对应电池安装的注意事项，位置刚好处于用户装入电池时的视线范围内，不需要额外倾斜机身就能清晰识别。仓体侧壁预留有触点安装槽，供电触点采用弹片式结构，装入电池后弹片的预紧力能够保证电池与触点始终保持可靠接触，即使在手持移动拍摄的振动环境下也不会出现接触不良导致的设备断电。仓体与机身主体的连接采用嵌入式卡扣加定位柱的组合方式，不需要额外螺丝固定就能保证仓体与机身的连接强度，同时也方便后期维修时的快速拆解更换，定位柱的公差控制在±0.05mm范围内，保证仓体安装后与周边结构的缝隙均匀一致，不会出现凸起或者凹陷影响机身整体外观。整个仓体的壁厚设计为1.5mm，在保证结构强度的前提下尽可能压缩占用空间，为相机内部的镜头组件、走片机构留出更多设计余量，边角位置全部采用R0.8mm的圆角过渡，既能够减少注塑生产过程中的应力集中问题，也能避免用户拆装过程中被锐边划伤。
