多工位环形糖果压制成型模具结构

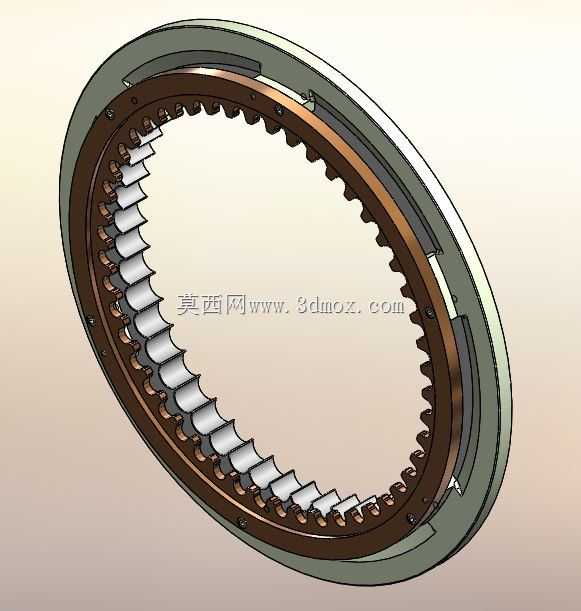

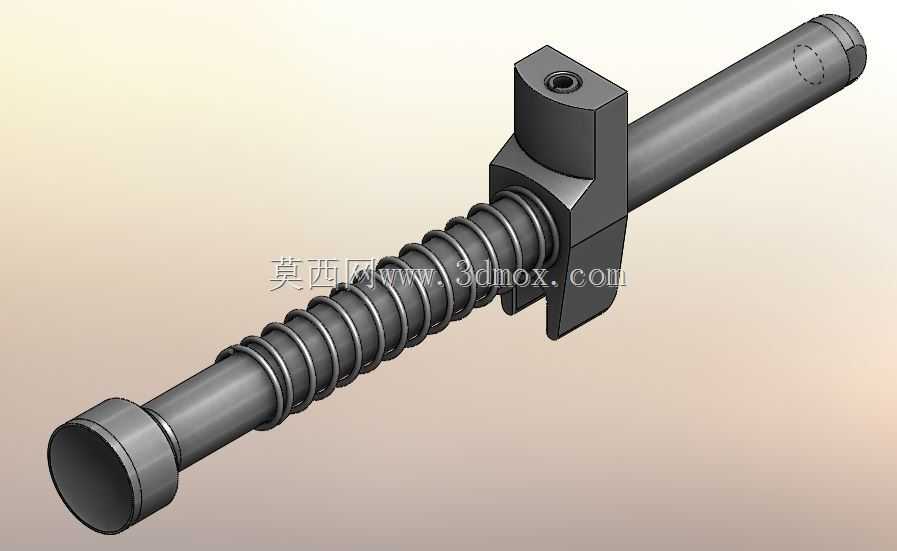

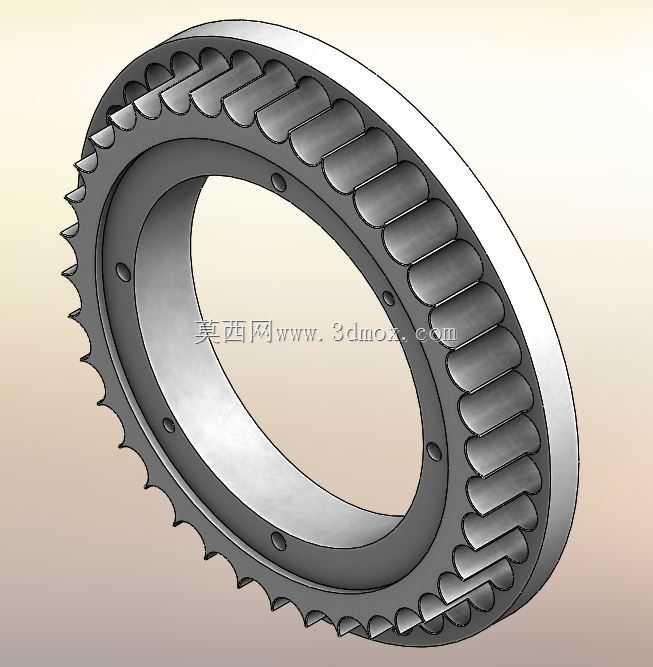

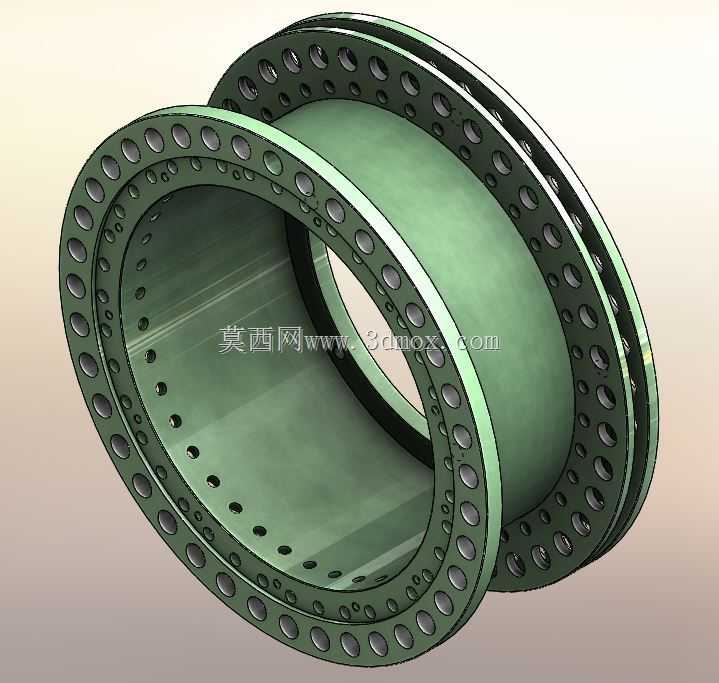

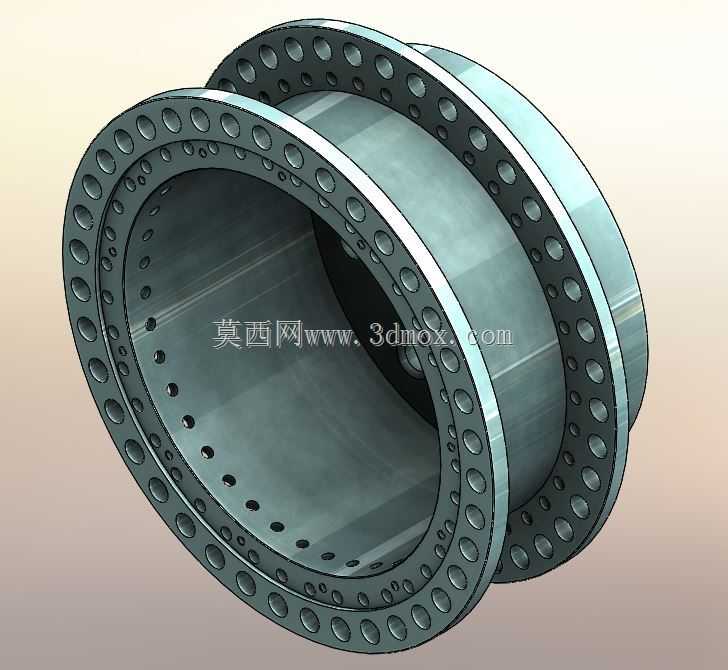

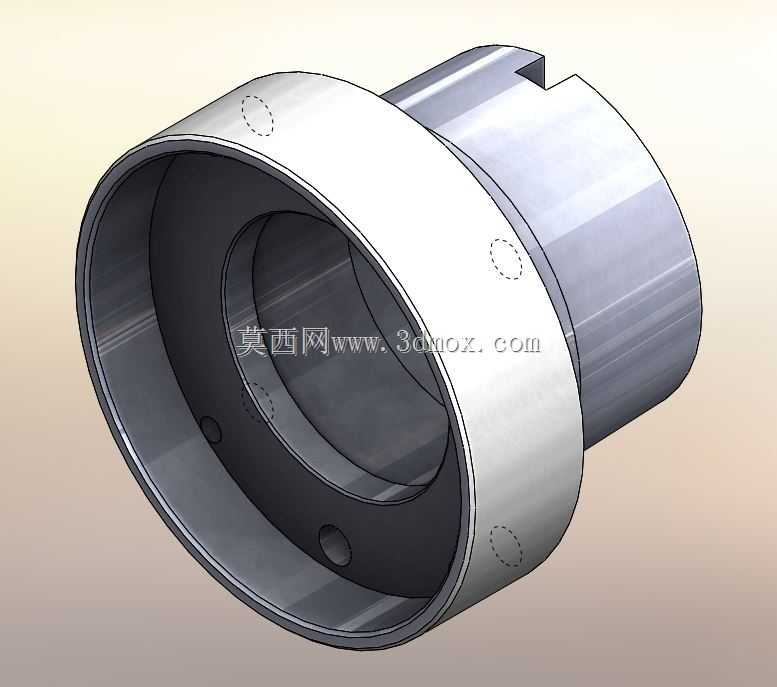

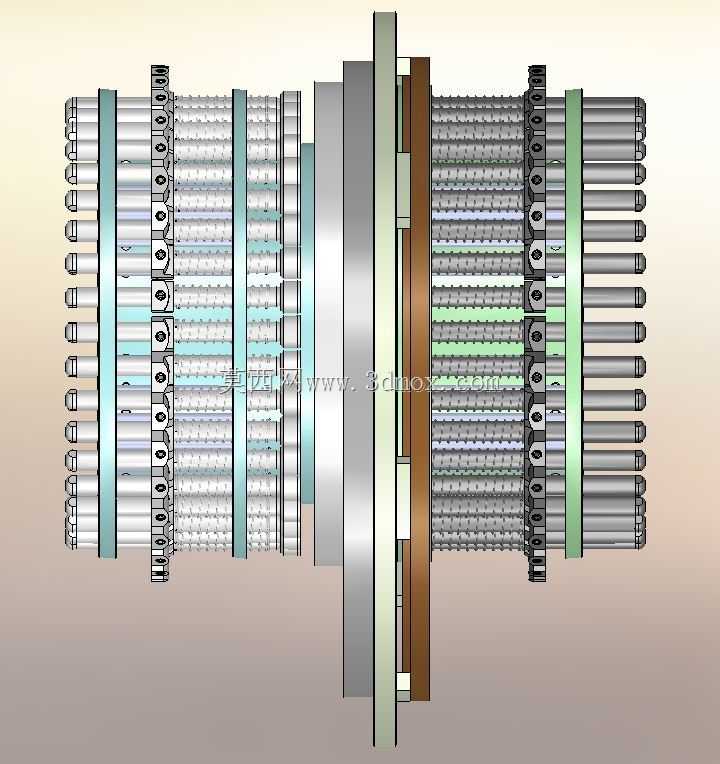

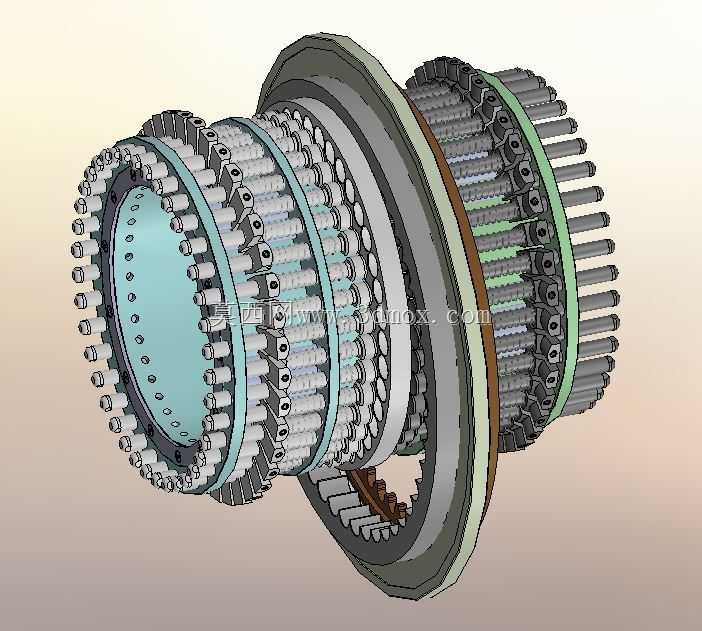

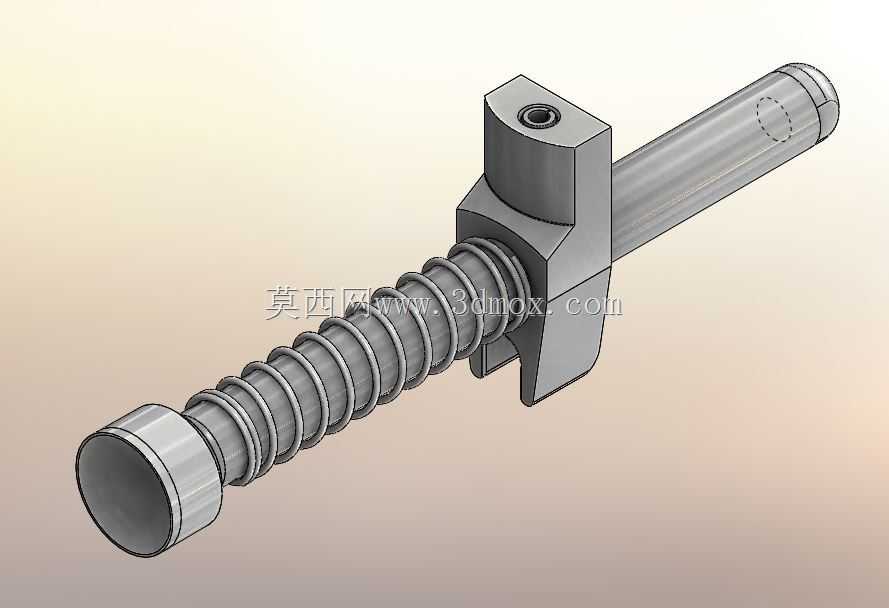

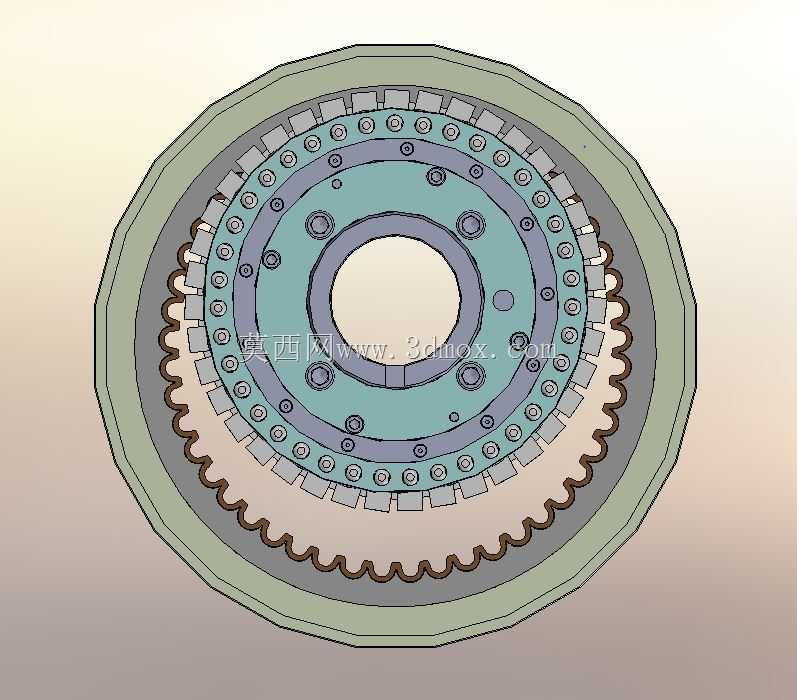

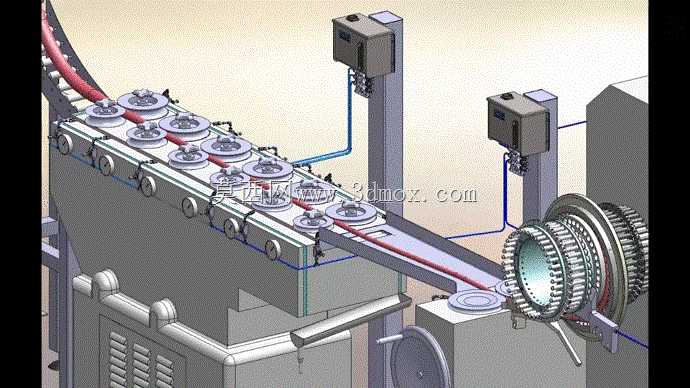

这套环形排布的多工位糖果成型结构，主要面向连续化糖果、口香糖、焦糖类糖块的量产压制成型工序，适配高速旋转式压糖生产设备的安装接口，可在连续回转作业中完成糖料装填、压制成型、脱模出料的完整工序循环。从结构设计逻辑来看，整体采用多层同轴套合的装配形式，核心成型工位沿圆周方向均匀排布，每一个独立模腔单元都配套独立的压合顶出组件，相邻工位的间距经过严格计算，匹配设备主轴的回转分度精度，避免连续作业中出现工位错位、糖料压偏的问题。模腔的内壁做了镜面级的光洁度处理，减少糖料在压合过程中的粘附，同时针对焦糖这类高粘度糖料，在模套的配合间隙处预留了微量的排气通道，压合过程中可以顺畅排出糖料内部裹挟的空气，避免成型后的糖块出现内部气孔、表面缺料的缺陷。整套结构的安装基准为中心的同轴内孔，与设备主轴的配合采用H7/h6的间隙配合公差，装配时可以快速完成定位找正，外层的固定圈设置了均匀分布的锁紧螺孔，可直接与设备的回转转盘连接固定，不需要额外制作过渡连接法兰。在实际生产场景中，这套结构可以根据生产需求更换不同型腔形状的模芯组件，不需要整体拆卸整套模具，只需要松开单个模腔的锁紧螺钉就能完成模芯替换，适配不同形状、不同克重的糖块生产，大幅减少换产调试的时间。压合组件采用分层叠装的弹性复位结构，压合作业完成后可以借助内置的弹性元件自动带动压头复位，配合设备的顶出机构将成型后的糖块平稳推出模腔，不会出现糖块粘模、脱模变形的问题。整套结构的所有与糖料接触的零部件都采用食品级的耐磨材质，配合面的边缘都做了圆弧过渡处理，没有清洁死角，方便生产间隙的设备清洗与消杀，符合食品加工设备的卫生要求。环形排布的工位设计最大化利用了回转转盘的安装空间，在相同的设备外形尺寸下可以布置更多的成型工位，有效提升单台设备的单位时间产能，同时每个工位的压合行程都做了统一的尺寸校准，保证所有模腔压合出的糖块重量偏差控制在极小范围内，满足量产产品的重量一致性要求。
