双安装座钢丝绳导向滑轮结构

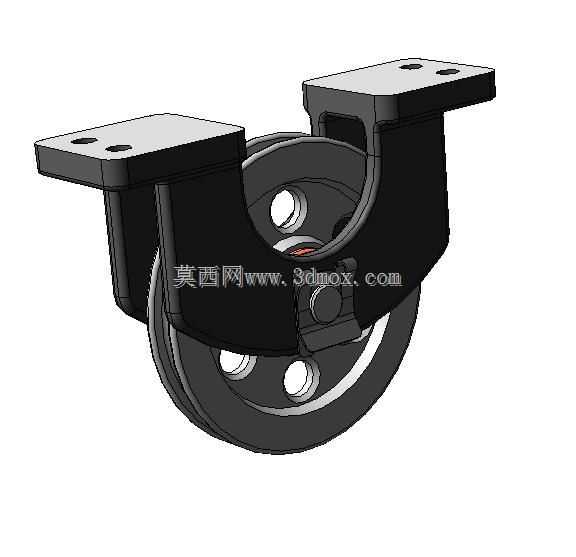

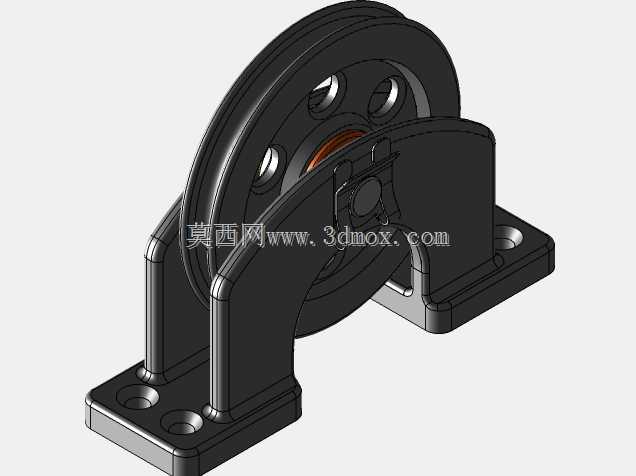

这类带双侧安装支架的钢丝绳滑轮，常应用在起重牵引、索道输送、重型设备张紧机构等场景中，作为钢丝绳的转向承载部件，直接决定绳索运行的顺畅度与使用寿命。从结构设计来看，双侧对称的L型安装支架采用一体式折弯成型结构，安装面预留四个螺栓固定孔，可直接通过螺栓锁紧在设备的机架端面，安装时需要保证两侧支架的同轴度误差控制在0.1mm以内，避免滑轮转动时出现偏磨、卡滞的问题。滑轮本体采用带绳槽的轮体结构，绳槽的圆弧半径比常用钢丝绳公称半径大10%左右，既可以保证绳索完全嵌入槽内，不会出现脱槽跳槽的问题，也能减少绳索与槽壁的接触应力，降低钢丝绳的磨损速率。轮体中心配置了转动副结构，内置的轴套可以承受径向的绳索拉力，同时保证滑轮在重载下依然可以灵活转动，不会出现抱死的情况。在实际选型应用时，需要先确认安装面的开孔间距与支架安装孔的孔位匹配，同时要核算滑轮的额定承载能力大于实际工况下的绳索最大拉力，避免过载导致支架变形或者轮体破损。设计过程中，支架的折弯处做了圆角过渡处理，消除应力集中点，保证在承受冲击载荷时不会出现焊缝开裂或者支架断裂的问题。轮体上的减重孔在不降低结构强度的前提下，减少了整体部件的重量，降低转动惯量，让滑轮在绳索高速移动时可以跟随转动，减少相对滑动带来的磨损。这类滑轮在安装时需要注意绳索的入绳角度，保证绳索进出绳槽的方向与轮体平面平行，偏角不能超过4度，否则会加剧绳槽侧边的磨损，甚至出现绳索脱槽的安全隐患。日常运维中，只需要定期给中心转动副加注润滑脂，检查绳槽的磨损量，当绳槽磨损深度超过原厚度的20%时就需要及时更换轮体，避免绳索受力异常出现断丝风险。
