旋转式牧草摊晒搂草农用机具结构

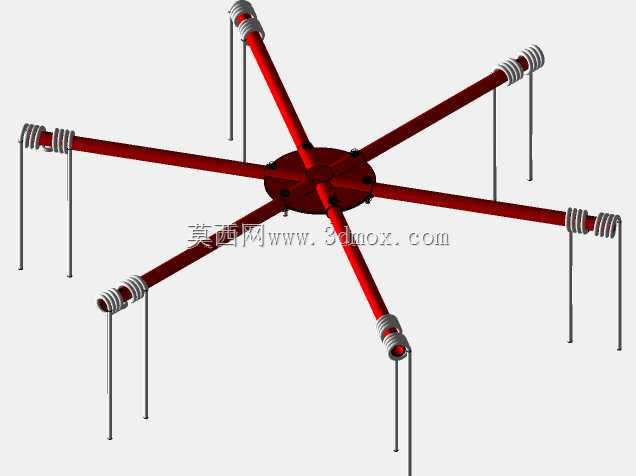

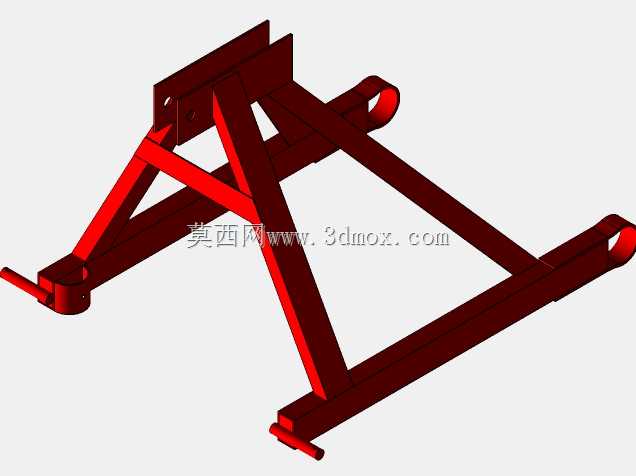

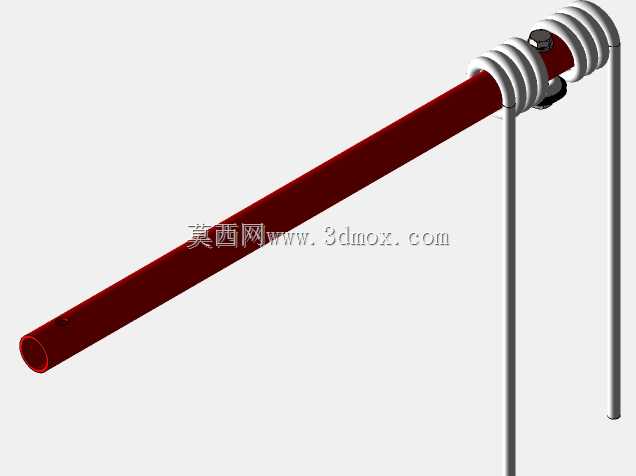

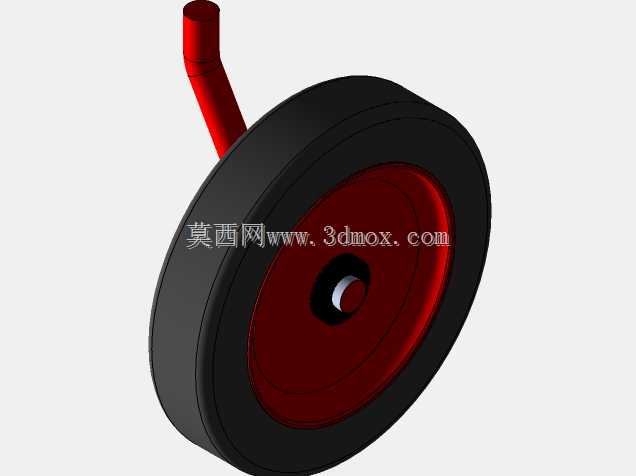

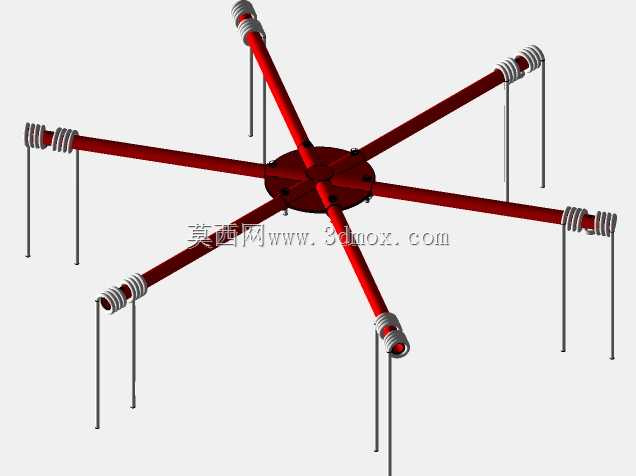

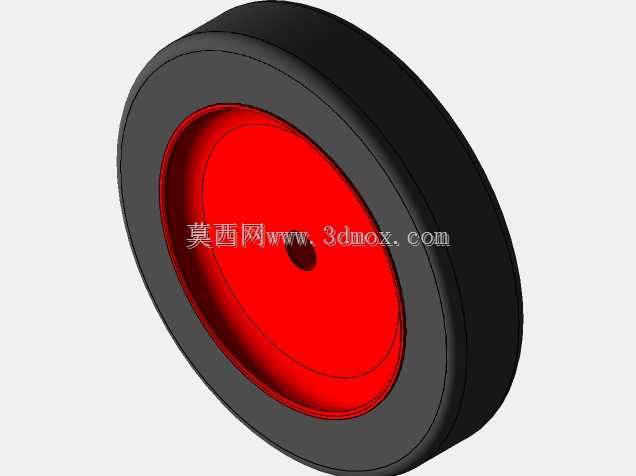

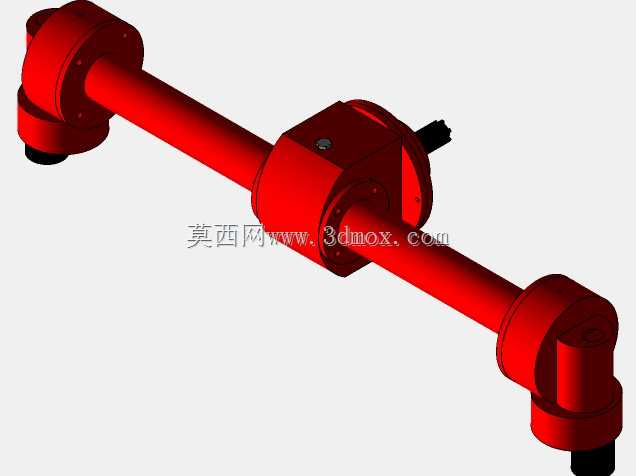

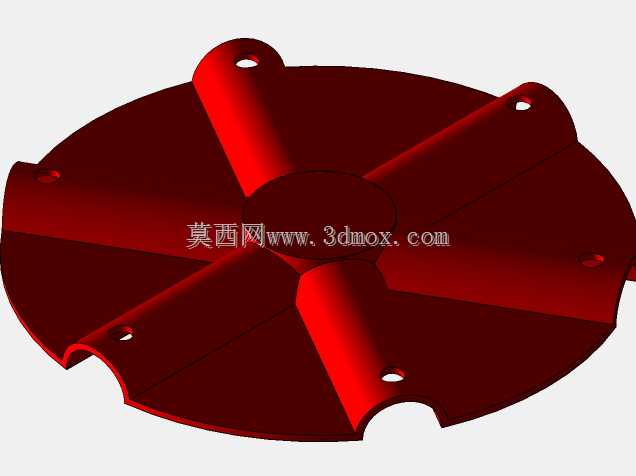

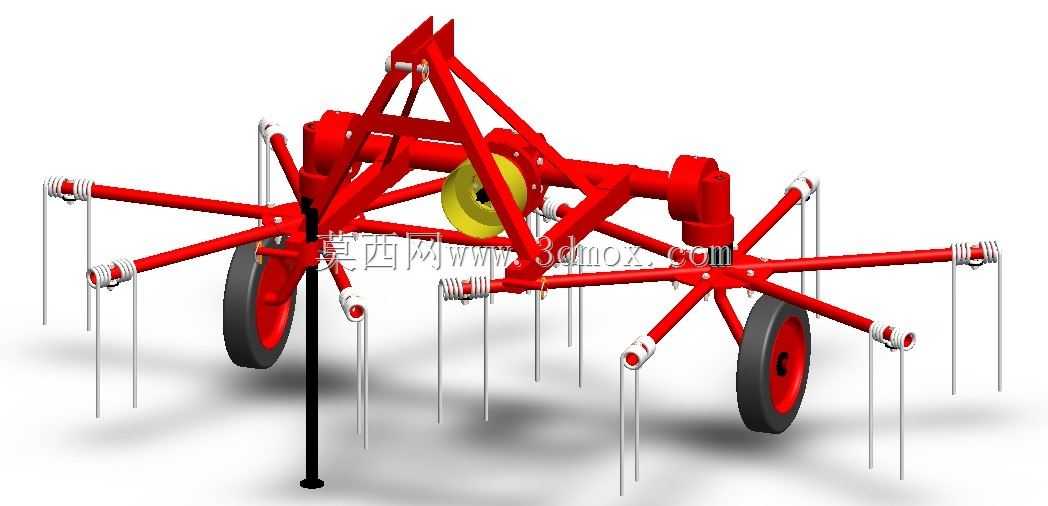

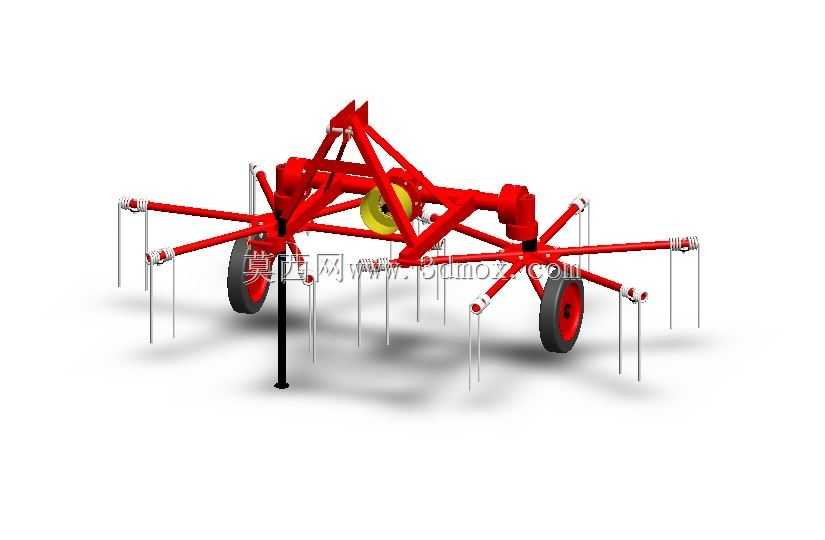

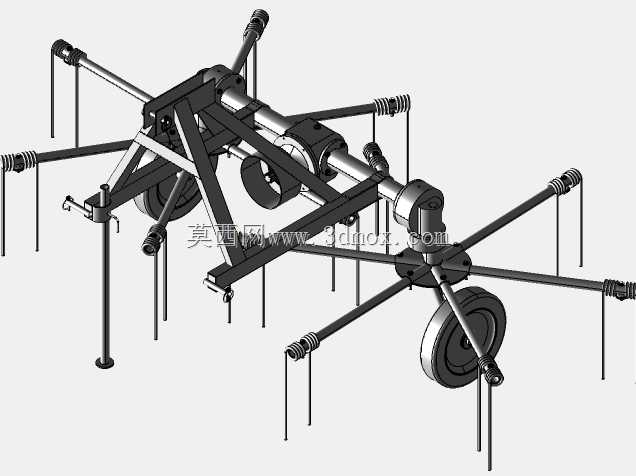

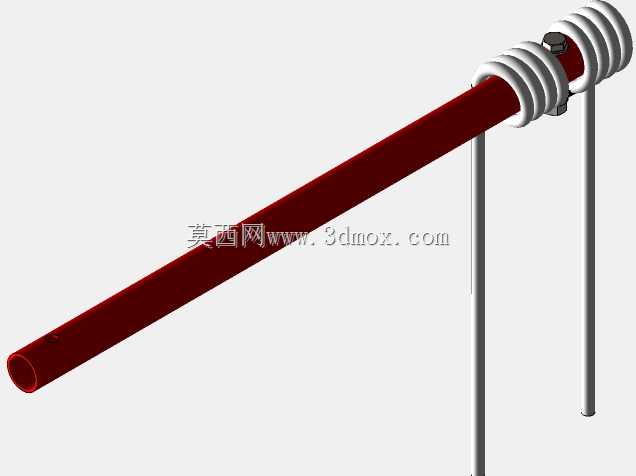

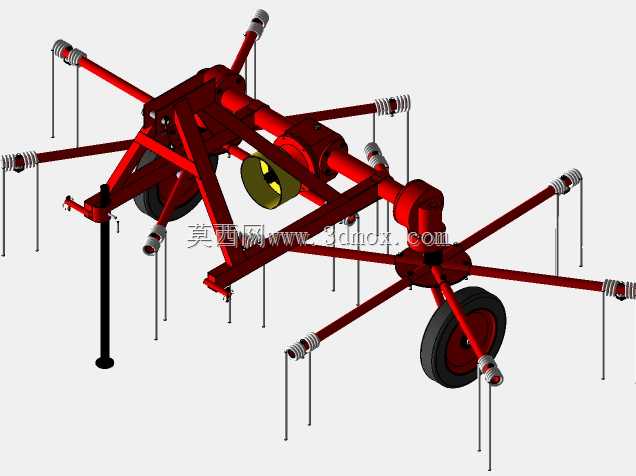

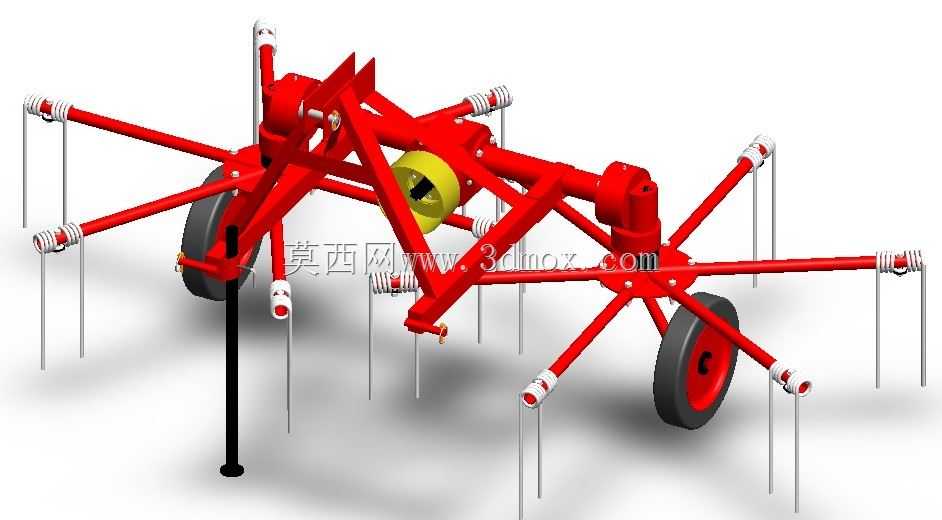

这款旋转式摊晒搂草设备主要面向牧草种植、秸秆收储的田间作业场景，在干草制备的全流程中承担关键的物料处理环节，能够在牧草收割后完成摊晒翻晾、搂集成条的作业，为后续的打捆、收储工序提供规整的物料条铺，大幅降低人工搂集的劳动强度，提升干草制备的作业效率。从结构设计来看，整机采用对称式双旋转盘布局，悬挂架采用标准三点悬挂结构，能够直接匹配常规轮式拖拉机的后悬挂接口，无需额外改装连接部件，挂接操作便捷，适配多数中小马力段的农用拖拉机动力输出。每个旋转盘上均匀布置多组弹齿臂，弹齿采用弹性钢材制作，作业时弹齿随旋转盘做圆周运动，既能将地面的牧草、秸秆均匀挑起翻抛，加快牧草的水分蒸发速度，缩短摊晒周期，又能在搂草作业时将散铺的物料归集为连续的草条，弹齿的离地间隙可通过侧边的支撑轮进行调节，适配不同高度的草场、不同厚度的草层作业需求，避免弹齿入土过深造成泥土混入草料，或是离地过高导致牧草漏搂。整机作业幅宽为2370mm，这个尺寸设计兼顾了作业效率与田间通过性，既能够在小地块、坡地草场灵活转向作业，也能保证单行程的作业覆盖范围，减少拖拉机的往返碾压次数，降低对草场的压实影响。传动部分采用齿轮箱配合万向节传递动力，动力从拖拉机后输出轴传入后，通过中央传动箱分配到两侧的旋转盘，传动结构紧凑，动力传递效率高，外露的传动部件均设置有防护结构，避免作业过程中草料缠绕、杂物卡滞引发的故障。机架部分采用矩形钢管焊接成型，整体结构强度高，能够承受田间颠簸作业的交变载荷，表面采用喷涂防锈处理，适应户外高湿、多尘土的作业环境，支撑轮采用实心橡胶轮结构，免维护且抗穿刺能力强，适合草场、农田的复杂地面行走。在设计过程中，重点考虑了弹齿的运动轨迹优化，通过调整弹齿臂的安装角度与旋转盘的转速匹配，让弹齿在接触草料时的切入角度更平缓，减少对牧草叶片的击打损失，保证干草的营养留存率，同时弹齿采用快拆式固定结构，日常作业中弹齿出现磨损、变形时，无需拆解整个旋转盘即可快速更换配件，降低设备的维护停机时间。整机的重心经过优化布置，悬挂后拖拉机的前后轴载荷分配合理，道路转场时不会出现翘头、行驶不稳的问题，作业时整机的振动幅度小，能够长时间保持稳定的作业状态。
